7. Участок АБ (участок размагничивания), рис. 5.2
Первая точка. Тумблеры S1. S2. S3. S4. включены Ss, отключен:
а) произвести магнитную подготовку образца перекидным ключом (перекидной ключ 3+5 раз перевести из правого положения в левое) я оставить его в правом положении;
б) сбросить показания милливеберметра на нуль кнопкой установки нуля; в) отключить тумблер S1.Записать показания милливеберметра в табл. 5. Вторая точка. Тумблеры S1. S2. и S3 включены, S4 S5 отключены:
а) произвести магнитную подготовку образца перекидным ключом (перекидной ключ 3+5 раз перевести из правого положения в левое) и оставить его в правом положении;
б) сбросить показания милливеберметра на нуль кнопкой установки нуля; в) отключить тумблер S1, записать показания милливеберметра в табл. 5. Третья точка. Тумблеры S1, S2 включены, S3, S4, S5отключены:
а) произвести магнитную подготовку образца перекидным ключом (перекидной ключ 3 + 5 раз перевести из правого положения в левое) и оставить его в правом положении;
б) сбросить показания милливеберметра на нуль кнопкой установки нуля; в) отключить тумблер S1. Записать показания милливеберметра в табл. 5. Четвертая точка. Тумблер S1 включен, S2, S3, S4 S5 отключены:
а) включить тумблер S1. Произвести магнитную подготовку образца перекидным ключом (перекидной ключ 3+5 раз перевести из правого положения в левое) и оставить его в правом положении.
б) сбросить показания милливеберметра на нуль кнопкой установки нуля; в) отключить тумблер S1. Записать показания милливеберметра.
Пятая точка. Тумблеры S1, S2, S3, S4 S5 отключены:
а) перекидной ключ установлен в нейтральное положение (ток в цепи равен нулю);
б) записать в таблицу показания миллиамперметра 1= 0; в) произвести магнитную подготовку образца перекидным ключом
(перекидной ключ 3+5 раз перевести из правого положения в левое) и оставить его в правом положении;
г) сбросить показания милливеберметра на нуль кнопкой установки нуля; д) установить перекидной ключ в нейтральное положение. Записать
показания милливеберметра в табл. 5.
22
Для данного участка расчет магнитной индукции производится по формуле № 1. a напряженности магнитного поля – по формуле № 2:
1. |
В Вm |
Cф |
|
; 2. |
H |
W |
I |
, |
|
|
|
1 |
|
||||||
|
|
W2 |
S |
|
|
|
|
|
где Вm – максимальное значение индукции (точка А); Сф = 12 . 10-2 Wb – постоянная милливеберметра;
W2 – 70 витков; W1 – 500 витков; S= I см2; =16 см;
L – показания милливеберметра. 8. Участок БС
Первая точка. Тумблеры S, S2, S3, S4 S5 включены:
а) включить тумблер 1. Произвести магнитную подготовку образца перекидным 1 ключом (перекидной ключ 3+5 раз перевести из правого положения в левое) и оставить его в правом положении;
в) сбросить показания милливеберметра на нуль кнопкой установки нуля; г) отключить тумблер S1, сбросить показания милливеберметра.
Переключить перекидной ключ из правого положения в левое. Записать показания милливеберметра в табл. 5.
Вторая точка. Тумблеры S1 S2 включены, S3 S4 S5 отключены:
а) произвести магнитную подготовку образца перекидным ключом (перекидной ключ 3+5 раз перевести из правого положения в левое) и оставить его в правом положении;
б) сбросить показания милливеберметра на нуль кнопкой установки нуля; в) отключить тумблер S1. Переключить перекидной ключ из правого
положения в левое. Записать показания милливеберметра в табл. 5. Третья точка. Тумблеры S1, S2 , S3, включены S4 S5 отключены:
а) Произвести магнитную подготовку образца перекидным ключом (перекидной ключ 3+5 раз перевести из правого положения в левое) и оставить его в правом положении;
б) сбросить показания милливеберметра на нуль кнопкой установки нуля; в) отключить тумблер S1, переключить перекидной ключ из правого
положения в левое. Записать показания милливеберметра в табл. 5.
Четвертая точка. Тумблеры S1, S2, S3, S4, включены, тумблер S5 отключен:
23
а) произвести магнитную подготовку образца перекидным ключом (перекидной ключ 3+5 раз перевести из правого положения в левое) и оставить его в правом положении;
б) сбросить показания милливеберметра на нуль кнопкой установки нуля; в) отключить тумблер S1. Перекидной ключ перевести из правого
положения в левое. Записать показания милливеберметра в табл. 5. Пятая точка. Тумблеры S1, S2, S3, S4, S5 включены:
а) произвести магнитную подготовку образца перекидным ключом (перекидной ключ 3+5 раз перевести из правого положения в левое) и оставить его в правом положении;
б) сбросить показания милливеберметра на нуль кнопкой установки нуля. Выключить тумблер S1;
в) переключить перекидной ключ из правого положения в левое. Записать показания милливеберметра.
Расчет магнитной индукции для данного участка производится по формулам
В Вm |
Cф |
; |
H |
W |
I |
. |
||
|
1 |
|
||||||
|
|
|
|
|
|
|
||
|
S |
W2 |
|
|
|
|
|
|
9. Участок СД Для построения участка (СД) используются данные участка (АБ). 10. Участок ДА
Для построения участка (ДА) используются данные участка (БС).
11.Сделать вывод.
12.Петлю магнитного Гистерезиса строить в масштабе на миллиметровой
бумаге.
Клабораторной работе № 5
Рис. 5.1
24
Рис. 5.2
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Таблица 5 |
|||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Участок ОА |
|
Участок АБ |
|
Участок БС |
|||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
п/п |
I |
|
|
В |
|
Н |
L |
I |
|
|
В |
|
Н |
L |
I |
|
|
В |
|
Н |
L |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
А |
Вб |
т |
А/ М |
- |
А |
Вб |
т |
А/ М |
- |
А |
Вб |
т |
А/ М |
- |
||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
1. |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
2. |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
3. |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
4 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
5 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
25
1.4. Контрольные вопросы
1.Объясните физическую сущность явления магнитного гистерезиса.
2.Почему при перемагничивании ферромагнитные материалы нагреваются?
3.Что такое кривая начального намагничивания?
4.В чем состоит различие магнитных свойств магнитотвердых и магнитомягких материалов?
5.Назовите области применения магнитотвердых и магнитомягких материалов.
ЛАБОРАТОРНАЯ РАБОТА № 6 ИЗМЕРЕНИЕ ПАРАМЕТРОВ ИНДУКТИВНО СВЯЗАННЫХ КАТУШЕК
1.1. Цель работы
Изучить взаимное влияние катушек, включенных согласным и встречным соединениями.
1.2. Перечень приборов
1.Источник энергии переменного тока – 30 В
2.Мультиметр – 2 шт.
3.Мультиметр – 1 шт.
4.Катушки – 2 шт.
1.3. Порядок выполнения работы
1. Определить размещение приборов на столе.
Опыт № 1
2.Собрать эл. схему цепи (рис. 6.1)
3.Определить цену деления приборов.
4.Предъявить собранную схему для проверки преподавателю.
26
5.Включить автомат переменного тока, снять показания приборов при трех значениях U2. Записать их в табл. 6.
6.Определить взаимную индуктивность катушек
M |
U2 |
; где f = 50 Гц |
2пf I1 |
Опыт № 2
7.Собрать эл. схему цепи (рис. 6.2).
8.Определить цену деления приборов.
9. Предъявить собранную схему преподавателю.
10. Подключить автомат переменного тока, снять показания приборов при трех значениях приложенного напряжения и записать их в табл. 6-а (согласное).
11. Отключить автомат, соединить катушки встречно.
12. Повторно включить автомат, снять показания приборов при тех же трех значениях приложенного напряжения и записать в табл. 6-а (встречное).
13. Сделать вывод.
1.4. Расчетные формулы
Х |
с |
W L |
Z 2 |
R2 |
; R |
R R ; |
|
c |
с |
общ. |
общ. |
1 2 |
|
|
|
|
|
|
|
|
|
|
|
|
Uc |
; Z |
|
|
UВ |
|
|
||||
Х |
В |
W L |
Z 2 |
R2 |
; Z |
c |
В |
; |
||||||||||||||
|
|
|
|
|
|
|||||||||||||||||
|
|
В |
|
В |
общ. |
|
|
|
Ic |
|
|
IВ |
|
|||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||||||
М |
|
Хс Х В |
|
|
Lс |
LВ |
; L |
|
|
Xc |
; L |
|
X В |
; |
|
|||||||
|
|
|
|
|
|
c |
|
|
|
|
|
|||||||||||
|
|
|
4W |
|
|
4 |
|
|
|
W |
В |
|
W |
|
||||||||
|
|
|
|
|
|
|
|
|
|
|
|
К лабораторной работе № 6
Рис. 6.1 (опыт 1)
Таблица 6
№ |
U2 |
I1 |
М |
|
В |
А |
Г |
|
|
|
|
|||
1 |
|
|
|
|
2 |
|
|
|
|
3 |
|
|
|
|
27

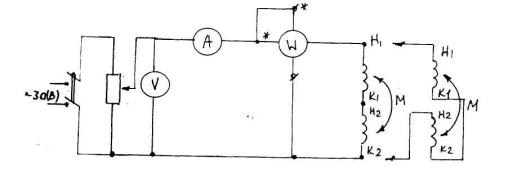

Рис. 6.2 (опыт 2)
Таблица 6-а
№ |
Uc |
Iс |
Zc |
Lc |
UB |
IB |
zB |
LB |
R1 |
R2 |
M |
п/п |
|
|
|
|
|
|
|
|
|
|
|
В |
А |
Ом |
Г |
В |
А |
Ом |
Г |
Ом |
Ом |
Г |
|
|
|
|
|
|
|
|
|
|
|
|
|
1 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
2 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
3 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
1.5 Контрольные вопросы
1.Что такое ЭДС взаимной индукции?
2.Какое соединение индуктивно связанных катушек называют согласным
икакое встречным?
3.Напишите формулы для определения индуктивности согласного и встречного включения.
4.Напишите формулу для определения коэффициента связи.
5.Напишите формулу для определения взаимной индуктивности.
ЛАБОРАТОРНАЯ РАБОТА № 7 ВЫСШИЕ ГАРМОНИКИ В ТРЕХФАЗНОЙ ЦЕПИ
1.1. Цель работы
Изучить метод гармонической линеаризации несинусоидальных переменных токов и напряжений.
28
1.2. Перечень приборов
1.Трехфазный источник переменного тока с синусоидальным и несинусоидальным напряжением.
2.Мультиметр – 2 шт.
3.Мультиметр – 1 шт.
4.Магазин сопротивлений – 3 шт.
1.3. Порядок выполнения работы
1.Определить размещение приборов на столе.
2.Собрать эл. схему цепи (рис. 7).
* Работа выполняется при наличии ферромагнитных стабилизаторов напряжения С-09 ГОСТ 23011-78.
3.Определить цену деления приборов, установить на магазинах сопротивлений заданные параметры (см. табл. 7).
4.Предъявить собранную схему преподавателю.
5.Включить автомат переменного тока (подано синусоидальное напряжение), записать показания приборов при включенном и отключенном ключе S , измерить переносным вольтметром линейное Uл и фазное Uф напряжение (измерение напряжений производить на клеммах магазинов сопротивлений).
6.Подать несинусоидальное напряжение. Включить автомат переменного тока, записать показания приборов при включенном и отключенном ключе S в табл. 7.
7.Произвести вычисления Uл / Uф при синусоидальном напряжении и несинусоидальном напряжении. Данные записать в табл. 7.
10.Сделать вывод.
Примечание: Опыт проделать при трех различных значениях симметричной нагрузки.
29
К лабораторной работе № 7
Рис. 7
|
|
|
|
|
|
|
|
|
Таблица 7 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Uл |
|
Uф |
UN |
|
UN |
Uл/Uф |
|
Ключ |
№ |
нагрузка |
|
|
|
|
|
|
|
|
|
В |
|
В |
В |
|
А |
— |
|
S |
||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Синусоидальное напряжение |
|
|
|
|
|||
|
|
|
|
|
|
|
|
|
|
|
|
ZА |
|
|
|
|
|
|
|
|
Вкл |
1 |
ZВ |
|
|
|
|
|
|
|
|
от к л |
|
ZС |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Несинусоидальное напряжение |
|
|
|
|
||||
|
|
|
|
|
|
|
|
|
|
|
|
ZА |
|
|
|
|
|
|
|
|
Вкл |
2 |
ZВ |
|
|
|
|
|
|
|
|
откл |
ZС |
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
|
1.4. Контрольные вопросы:
1.Какие переменные токи и напряжения называют несинусоидальными?
2.Назовите причины возникновения несинусоидальннх токов, ЭДС, напряжений.
3.Какие гармоники образуют системы нулевой, прямой и обратной последовательности?
4.Почему при соединении обмоток генератора звездой отношение
линейного напряжения к фазному меньше 3 , если в обмотках генератора индуктируются симметричные несинусоидальные ЭДС?
5.Почему при несинусоидальных напряжениях в трехфазной цепи ток в нейтральном проводе не равен нулю даже при симметричной нагрузке?
6.Почему при несинусоидальных напряжениях в трехфазной цепи имеет место смещение нейтрали при симметричной нагрузке?
30
ЛАБОРАТОРНАЯ РАБОТА № 8 ИЗМЕРЕНИЕ МОЩНОСТИ ПОТЕРЬ ЭНЕРГИИ В ФЕРРОМАГНИТНОМ
СЕРДЕЧНИКЕ КАТУШКИ
1.1. Цель работы
Изучить влияние магнитопроводов на индуктивность катушки.
1.2. Перечень приборов
1.Источник переменного тока U = 30 В
2.Мультиметр – 2 шт.
3.Мультиметр – 1 шт.
4.Ваттметр (0+1200) Вт
5.Реостат
6.Катушка со стальным сердечником
1.3. Порядок выполнения работы
1.Определить размещение приборов на столе.
2.Собрать эл. схему цепи (рис. 8)
3.Параметры катушки:
а) количество витков wB 160 витков; б) сечение сердечника SK = 4,8 см2; в) вес стали G = 0,5 кг;
г) сопротивление катушки RK I,2 ОМ.
4.Определить цену деления приборов.
5.Предъявить собранную схему цепи для проверки преподавателю.
6. Включить автомат переменного тока, предварительно установив реостат в положение U = 0. Изменяя напряжение, подводимое к катушке, от нуля до заданного преподавателем напряжения, снять показания приборов, занести в табл. 8.
7. По измеренным U, I, Р вычислить Рст. – потери в стали, Рм – потери в меди, Ро – удельные потери, Вм – максимальные потери, В – максимальное значение магнитной индукции.
|
2 |
|
i 104 |
2 |
|
Рст.= Р-Рм; |
M = I RK; Po.= Рcm/G |
B |
|
|
, где S (см ). |
|
|
||||
|
|
M |
4, 44 f W |
S |
|
|
|
|
