Лабораторная №1 ОСЬ03

Лабораторна робота №3 ВИКОНАННЯ МОДЕЛІ КОЛІСНОГО ЦЕНТРУ

Мета роботи: оволодіти навиками створення тривимірних моделей та вивчити будову колеса.

Завдання: побудувати тривимірні моделі колісного центру, бандажу та стопорного кільця

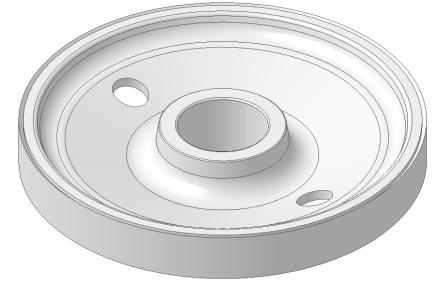

Рис. 1.

1.Порядок виконання роботи

1.Створюємо Новый документ > Деталь. У дереві моделі обираємо площину ZX, і вмикаємо режим редагування деталі Эскиз. Креслимо ескіз перетину колісного центру за розмірами, приведеними на рисунку 2. Обов’я- зково слід поставити вісь обертання стилем лінії Осевая. Натиснувши на Эскиз завершуємо редагування ескізу.

2.Створення об’ємної моделі колісного центру. На інструментальній па-

нелі обираємо Редактирование детали > Операция вращения , на панелі властивостей вибираємо тип побудови тонкої стінки Нет

. Правильність виконання операції контролюють за фантомом майбутнього результату операції (рис. 3). Завершуємо створення основи деталі натиснувши Создать объект (рис. 4). Зберігаємо деталь з назвою «Колісний центр».

Рис. 2

3. Створення технологічних отворів в колісному центрі. У дереві моделі обираємо площину ZY, і вмикаємо режим редагування деталі Эскиз. Обираємо на інструментальній панелі Геометрия > Точка , вводимо координати [0 ; 285] у відповідні поля на панелі властивостей (рис. 5). Завершуємо виконання операції натиснувши Создать объект.

4.Виділяємо у дереві моделі цей ескіз (Ескиз 2) та вмикаємо на панелі інструментів операцію Отверстие та у вікні Выбор отверстия обираємо тип отвору Отверстие 01 та ставимо діаметр 80 мм (рис. 6). На панелі властивостей у строчці Способ построения обираємо Через всё та завершуємо створення отвору натиснувши Создать объект.

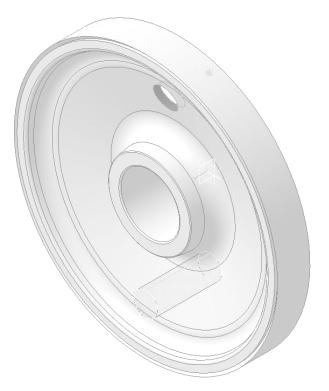

5.Вмикаємо на панелі інструментів операцію Масив по концентрической сетке. Обираємо в якості об’єкта Отверстие:1, а в якості вісі – вісь Х. Вказуємо кількість копій об’єкта (одна, рис 7), контролюємо правильність виконання операції за фантомом майбутнього результату операції (рис. 8). та завершуємо створення масиву натиснувши Создать объект.

Рис. 7.

Рис. 8.

6. Оформити звіт з лабораторної роботи.

Звіт повинен містити:

1. Перелік та короткий опис використаних команд, порядок побудови об’ємної деталі колісного центру.

2.Роздрукований вид об’ємної деталі колісного центру.

2.Контрольні завдання та запитання

1. Перелічіть основні команди, які використовуються при побудові об’ємної моделі колісного центру.

2.Як з двомірного креслення створити об’ємну деталь?

3.Яким вимогам повинен відповідати ескіз для правильного виконання операції Вращение?

4.Які функції виконує колісний центр?

Лабораторна робота № 4

ПОБУДОВА ЗУБЧАТОГО КОЛЕСА

Мета роботи: оволодіти навиками побудови об’ємної моделі, навчитися створювати масив однакових елементів.

Завдання: побудувати тривимірну модель зубчатого колеса (рис. 1).

Рис.1.

1.Порядок виконання роботи

1.Побудова основи зубатого колеса. На площині ZX створюємо ескіз, який представлено на рисунку 2. Обов’язково слід поставити вісь, адже це необхідна умова виконання операції обертання [1]. Клацаємо на Эскиз:1 у Дереві моделі та обираємо операцію «Операция вращения» на інструментальній панелі «Редактирование детали». На панелі властивостей буде відображатись обраний ескіз розрізу елемента, направлення обертання та кут обертання (рис. 3). Завершуємо створення основи деталі натиснувши Соз-

дать объект.

Рис. 2.

Рис. 3

2. Створення ескізу евольвентного зуба. Виділяємо бокову поверхню зовнішнього ободу основи зубчатого колеса, для чого направляємо на неї курсор та клацаємо лівою клавішею миши. Далі на Панелі керування натискаємо кнопку Эскиз та виконуємо побудову ескізу зуба (рисунок 4). Побудові слід розпочинати зі створення сітки допоміжних прямих. Викреслити спочатку одну половину зуба, а потім за допомогою операції Симметрия выдобразити другу половину.

Рис.4

3. Створення об’ємного евольвентного зуба. Клацаємо на Эскиз:2 у Дереві моделі та обираємо операцію Операция выдавливания на інструментальній панелі Редактирование детали. На панелі властивостей буде відображатись обраний ескіз розрізу елемента, направлення та відстань (130 мм) видавлювання. Правильність виконання операції контролюють за фантомом майбутнього результату операції (рисунок 5). Завершуємо створення основи деталі натиснувши Создать объект.

Рис.5

4. Копіювання евольвентних зубів. На панелі інструментів обираємо операцію Массив по концентрической сетке. Клацаємо на Операция вы-

давливания:1 в Дереві моделі. У Строці властивостей в закладці Параметры обираємо вісь Х, навколо якої буде створюватись масив, та у чарунці Ко-

личество по кольцевому направлению ставимо кількість зубів – 76. Завер-

шуємо створення основи деталі натиснувши Создать объект.

5. Створення отворів у тілі зубчатого колеса. Клацнувши по грані тіла зубчатого колеса (рисунок 6) виділяємо площину для створення ескізу. На Панелі керування натискаємо кнопку Эскиз та виконуємо побудову ескізу отвору (рисунок 7). Завершуємо ескіз.

Клацаємо на Эскиз:6 у Дереві моделі та обираємо операцію «Вырезать выдавливанием». На панелі властивостей буде відображатись обраний ескіз розрізу елемента, направлення та відстань видавлювання. Встановлюємо відстань видавлювання 50 мм. Завершуємо операцію натиснувши Создать объ-

ект.

Далі на панелі інструментів обираємо операцію Массив по концентри-

ческой сетке. Клацаємо на Вырезать элемент выдавливания:1 в Дереві моделі. У Строці властивостей в закладці Параметры обираємо вісь Х, навколо якої буде створюватись масив, та у чарунці Количество по кольцево-

му направлению ставимо кількість отворів – 12 . Правильність виконання операції контролюємо за зображенням фантомів отворів (рисунок 8). Завершуємо створення основи деталі натиснувши Создать объ-

ект.

6. Оформити звіт з лабораторної роботи.

Звіт повинен містити:

1.Перелік та короткий опис використаних команд, порядок побудови зубчатого колеса.

2.Креслення деталі згідно з завданням.

2.Контрольні завдання та запитання

1.Перелічіть основні команди, які використовуються при побудові об’ємної моделі зубчатого колеса.

2.За допомогою яких команд створюються масиви однотипних елементів.
