Втулка

На инструментальной панели "Ассоциативные виды" нажимаем кнопку "Стандартные виды" и выбираем модель для формирования чертежа

Нажимаем кнопку только один стандартный вид – "Вид

спереди"

Определяем положение вида в пространстве формата.

Оформляем вид. На инструментальной панели

"Обозначения" нажимаем кнопку "Осевая линия по двум точкам" и проводим осевые линии.

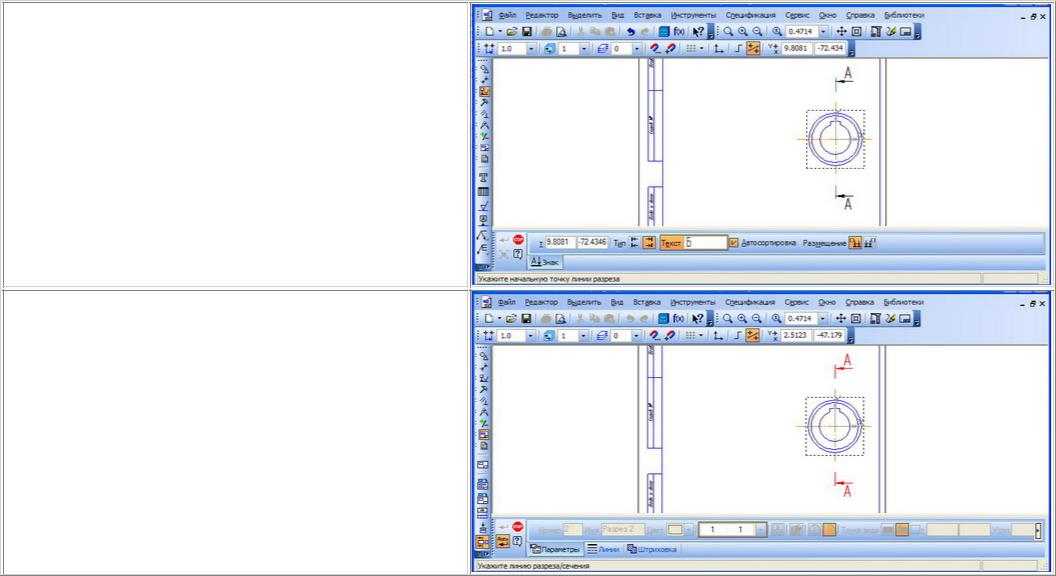

На инструментальной панели "Обозначения" нажимаем кнопку "Линия разреза" и задаем положение секущей плоскость (вертикально через начало координат).

Используя кнопку "Разрез/сечение" инструментальной панели "Ассоциативные виды" строим разрез А-А.

Определяем положение разреза в пространстве формата.

Оформляем разрез. На инструментальной панели

"Обозначения" нажимаем кнопку "Осевая линия по двум точкам" и проводим осевую линию.

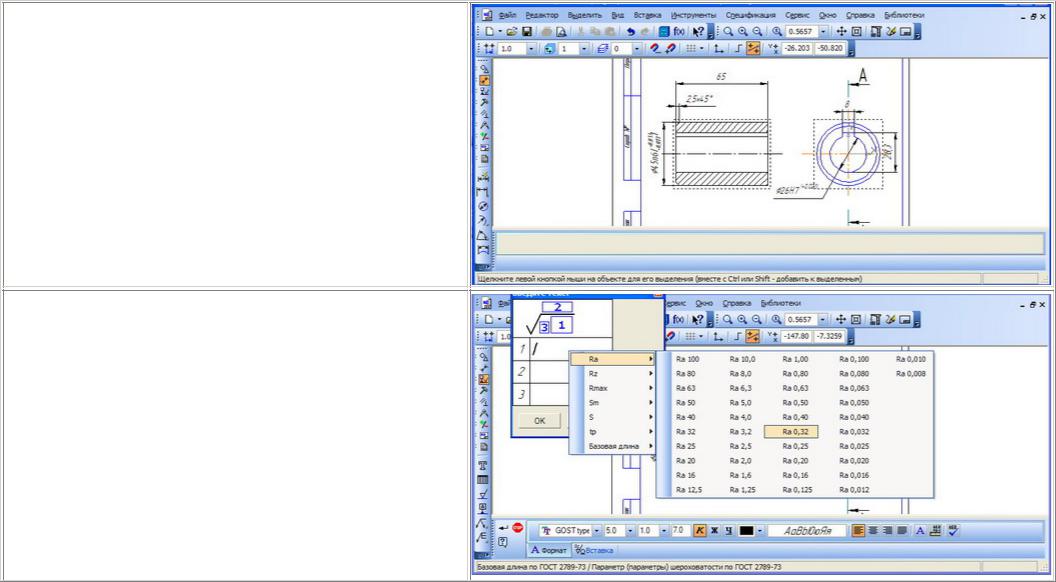

Используя инструментальную панель "Размеры" наносим необходимые размеры на чертеже.

Предельные отклонения размеров задаем в соответствии со значениями, предложенными на примере оформления чертежа втулки.

Задаем значение шероховатости поверхностей, используя кнопку "Шероховатость" инструментальной панели

"Обозначения".

Параметры неуказанной шероховатости задаются через выпадающее меню "Вставка".

Оформляем технические требования через выпадающее меню "Вставка".

Для оформления технических требований можно использовать готовые шаблоны из библиотек.

Закрываем окно редактирования технических требований и определяем положение текста в пространстве формата над штампом основной надписи.

Заполняем графы штампа основной надписи.

Сохраняем чертеж.
