Федеральное государственное бюджетное образовательное учреждение высшего образования «Тихоокеанский государственный медицинский университет» Министерства здравоохранения Российской Федерации
Поляризованный свет Применение в медицине
Свет
Свет – это электромагнитная волна, которая характеризуется векторами напряженности электрического поля E и вектором напряженности магнитного поля Н
Согласно теории Максвелла, световые волны поперечны. Это |
|
значит, что |
векторы E и H взаимно перпендикулярны и |
колеблются |
перпендикулярно вектору |
скорости распространения волны.

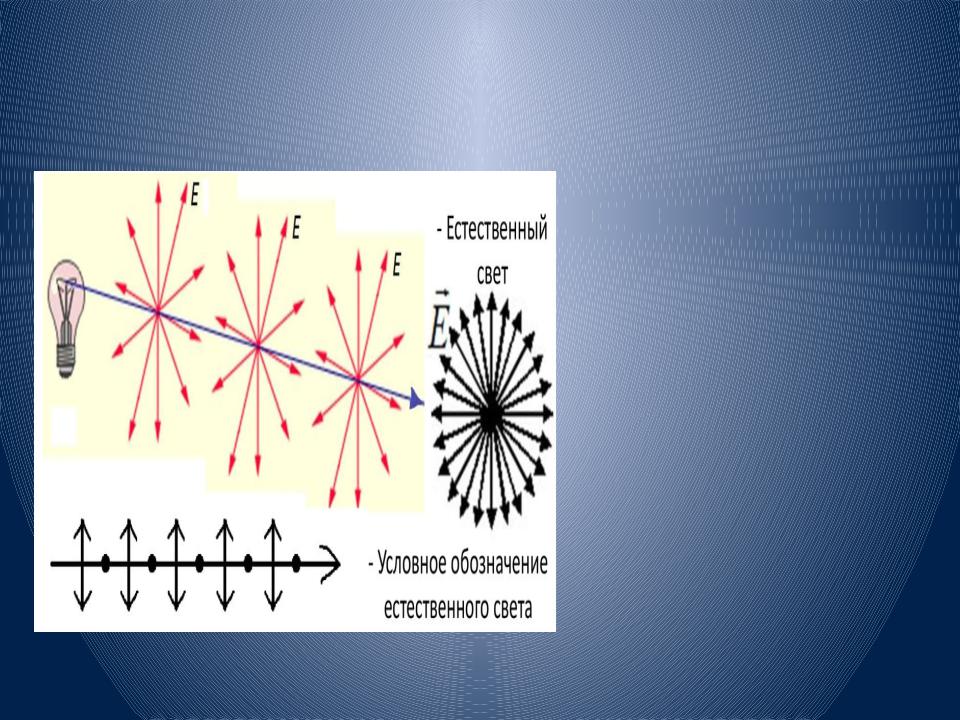

Естественный свет
Естественный свет - совокупность электромагнитных волн (цугов) со всевозможными равновероятными направлениями световых векторов (Е), перпендикулярных направлению распространения света.
Поляризованный свет.
Световая волна, у которой направление колебаний светового вектора упорядочены каким-либо образом, называется
поляризованной.
Если колебания светового вектора происходят только в одном направлении, перпендикулярном лучу то свет называется
плоскополяризованны
Поляризатор. Прохождение света через поляризатор.
Устройство позволяющее получить поляризованный свет из естественного называют поляризатором
Анализатор - это поляризатор, используемый для определения степени поляризации
Закон Малюса |
Интенсивность прошедшего |
|
света прямо пропорциональна |
|
cos2 φ |
Здесь I0 - интенсивность света,
падающего на анализатор; I - интенсивность прошедшего света; φ - угол между главными
Поляриметрия.
Поляриметр
Поляриметрия — это оптический метод исследования, основанный на способности оптически активных соединений вращать плоскость колебания линейно поляризованного света.
Соответствующие измерительные приборы называются поляриметрами ил и сахариметрами
Оптически активные вещества- вещества, в которых наблюдается вращение плоскости поляризации
Оптически активные вещества могут быть правовращающими и лев
овращающими
Устройство поляриметра
Клиновой поляриметр- сахариметр СОК (схема): 1
— осветитель; 2 — светофильтр; 3 — диафрагма; 4 — линза; 5 — николь; 6—трубка для исследуемого раствора; 7
— неподвижный кварцевый клин; 8 — подвижный кварцевый клин; 9 — анализатор; 10—окуляр; 11
— крышка; 12 — винт; 13 — лупа.
Поляризационная лампа
Поляризатор
Брюстера
Изобретение относится к излучающей поляризованный свет лечебной лампе для биостимуляции поляризованным светом. Лампа излучает поляризованный свет с определенными интенсивностью и длиной волны, и облучает при этом определенную область поверхности.
Светофил
ьтр
Закон Брюстера
При падении светового луча на границу раздела двух изотропных диэлектриков (например, воздуха и стекла) он частично отражается, а частично проникает во вторую среду. При этом оба луча оказываются частично
поляризованными.
При некотором угле падения отраженный луч будет поляризован полностью, а
степень поляризации преломленного луча будет максимальна, такой угол называется углом Брюстера.
Фотоупругость
Этот метод основан на явлении фотоупругости, которое заключается в возникновении оптической анизотропии в первоначально изотропных твердых телах под действием
Линии напряжений при нагрузке намеханических нагрузок. фронтальном участке. Напряжения
возникают во всей челюсти.
