Отчет по радиомонтажной практике (УП 01)
ПМ 01: Организация и выполнение сборки и монтажа радиотехнических систем, устройств и блоков.
Выполнил: Проверил:
Обучающийся Преподаватель
Группы: 2РА-16-1УП Абрамова В. В.
Токмаков А. С.
Нижний Новгород
2018 г.
Содержание
Практическая работа №1
«Сборка и монтаж схемы одно-тактового электронного звонка на печатной плате.»
Практическая работа №2
«Сборка и монтаж схемы двух-тактового электронного звонка на печатной плате. »
Практическая работа №3
«Сборка и монтаж схемы электронного метронома на печатной плате.»
Практическая работа №4
«Сборка и монтаж схемы усилителя звука на печатной плате.»
Практическая работа №1
Сборка и монтаж схемы одно-тактового электронного звонка на печатной плате.
Цель: произвести сборку и монтаж одно-тактового электронного звонка на печатной плате, используя интегральную микросхему. Получить практические навыки по сборке и монтажу электронных устройств по электронной принципиальной схеме.
Комплектующие:

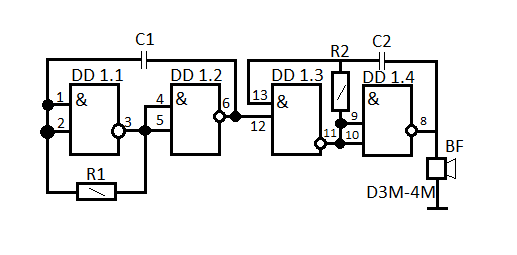

Схема (рис. 1)
Резистор 1К Ом – 2 шт. (R1 и R2)
Конденсатор 500 мкФ – 1 шт. (С1)
Конденсатор 1 мкФ – 1 шт. (С2)
Динамик BF DЭМ-4М – 1 шт.
Микросхема К155ЛА3 – 1 шт.

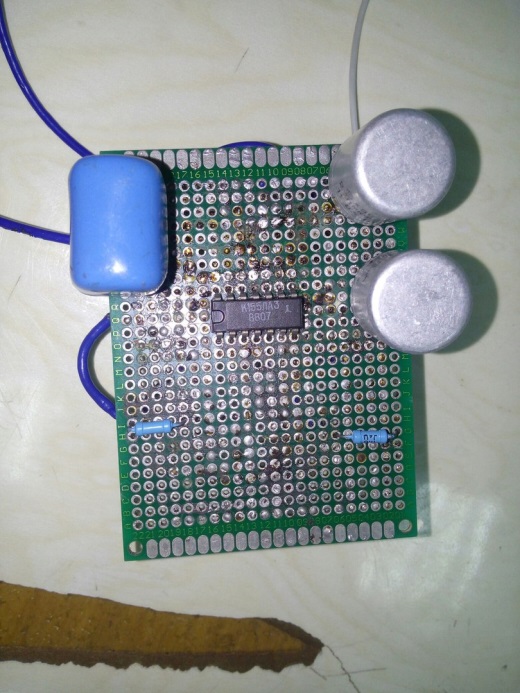

Рис. 1

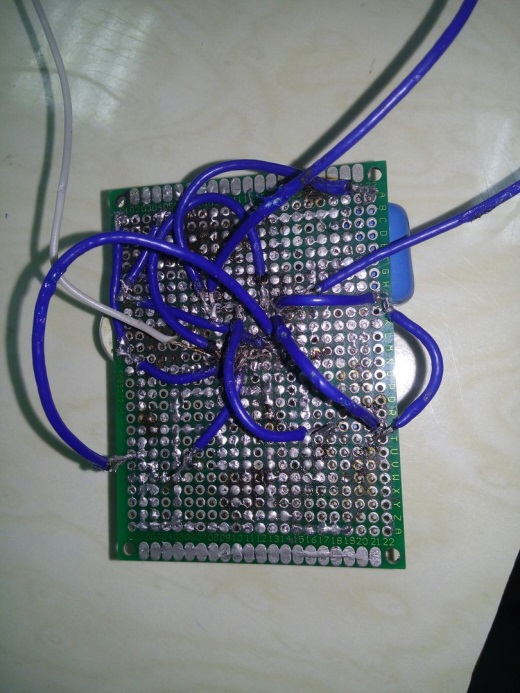

Выполнение работы
Принцип работы: при подаче напряжения 5В на 7 и 14 контакты микросхемы, схема начнет воспроизводить звонки, одинаковой частоты, через равные промежутки времени.
Вывод: в ходе данной практической работы, я научился собирать схему электронного звонка, проверять данную схему на работоспособность, а также получил навыки работы с микросхемами и практические знания по сборке и монтажу электронных устройств.
Практическая работа №2
Сборка и монтаж схемы двух-тактового электронного звонка на печатной плате.
Цель: произвести сборку и монтаж двух-тактового электронного звонка на печатной плате, используя две интегральные микросхемы. Получить практические навыки по сборке и монтажу электронных устройств по электронной принципиальной схеме.
Комплектующие:

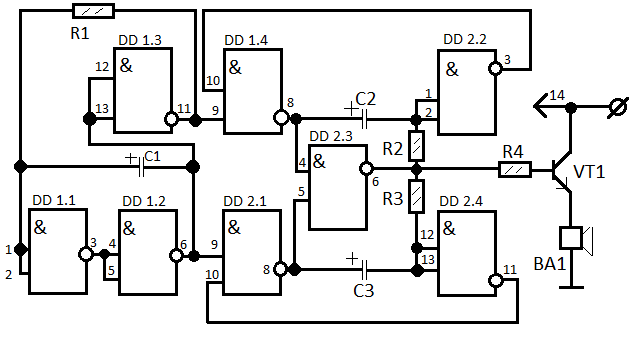

Схема (рис. 2)
Резисторы 1,5К Ом – 3 шт. (R1, R3, R4)
Резистор 220 Ом – 1 шт. (R2)
Конденсатор 200 мкФ – 1 шт. (С1)
Конденсатор 1 мкФ – 1 шт. (С2)
Конденсатор 0.5 мкФ – 1 шт. (С3)
Транзистор КТ815А – 1 шт. (VT)
Динамик ВА1 – 1 шт.
Микросхема К155ЛА3 – 2 шт.

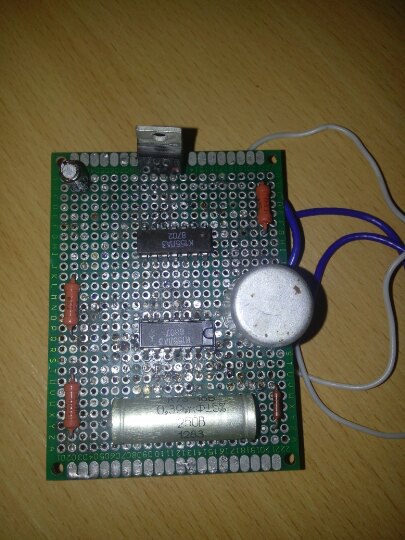

Рис. 2

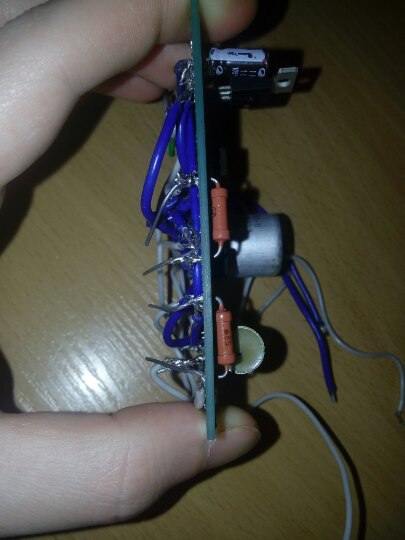

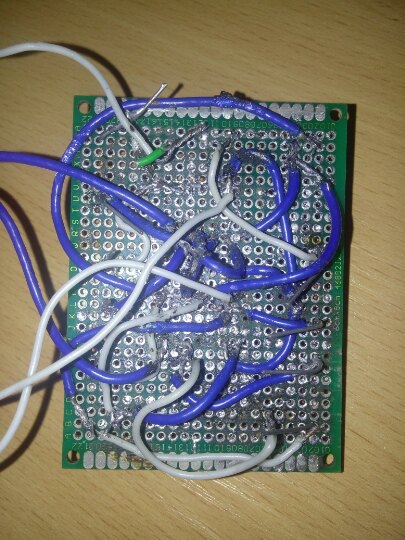

Выполнение работы
Принцип работы: при подаче напряжения 5В на спаянные друг с другом контакты 7 и 14 первой и второй микросхемы, схема начнет воспроизводить звонки, разной тональности, через равные интервалы времени меняя тон звука поочередно.
Вывод: в ходе данной практической работы, я научился собирать схему электронного звонка, проверять данную схему на работоспособность, соединять в рабочую схему две интегральные микросхемы, закрепил навыки работы с микросхемами, навыки работы с микросхемами и практические знания по сборке и монтажу электронных устройств.
Практическая работа №3
Сборка и монтаж схемы электронного метронома на печатной плате.
Цель: произвести сборку и монтаж электронного метронома на печатной плате. Получить практические навыки по сборке и монтажу электронных устройств по электронной принципиальной схеме.
Комплектующие:
Схема (рис. 3)
Резистор 10К Ом – 1 шт. (R1)
Резистор переменный 1М Ом – 1 шт. (R2)
Резистор 1,1К Ом – 1 шт. (R3)
Резистор 12К Ом – 1 шт. (R4)
Резистор 820 Ом – 1 шт. (R5)
Конденсаторы 400 мкФ – 2 шт. (С1, C2)
Транзистор КТ361Б – 1 шт. (VT1)
Транзисторы КТ315Б – 2 шт. (VT2, VT3)
Светодиод АЛ301 – 1 шт. (HC1)

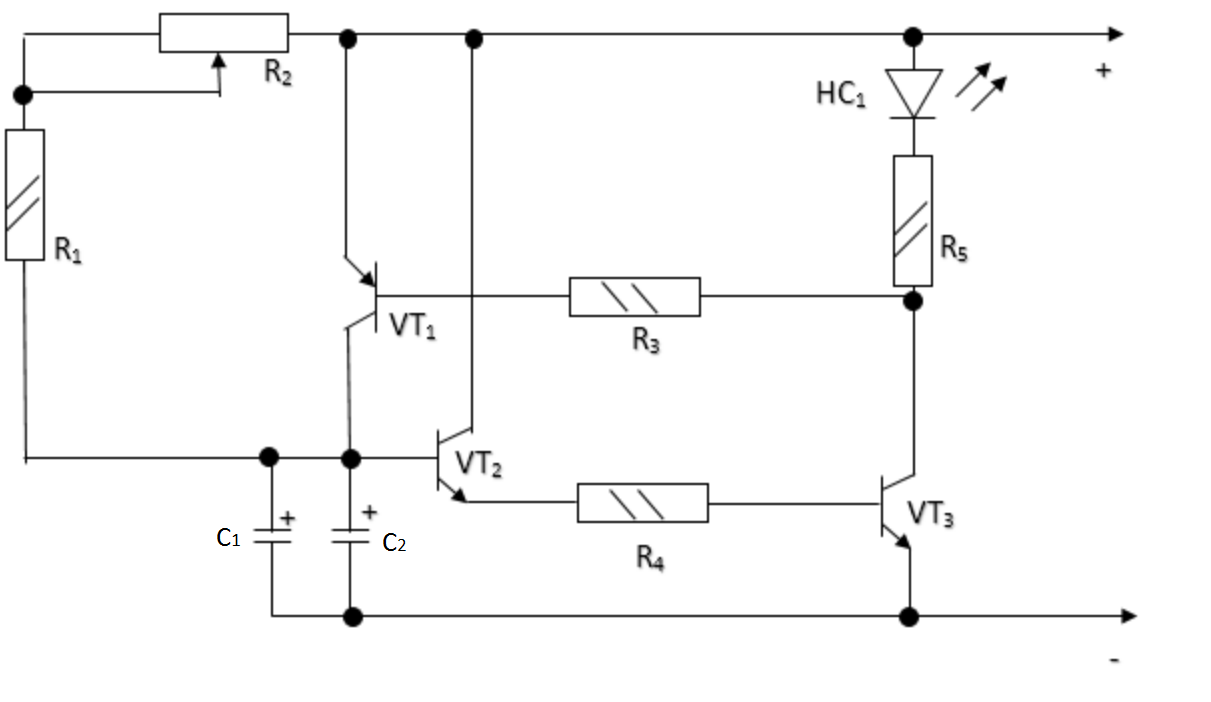

Рис. 3

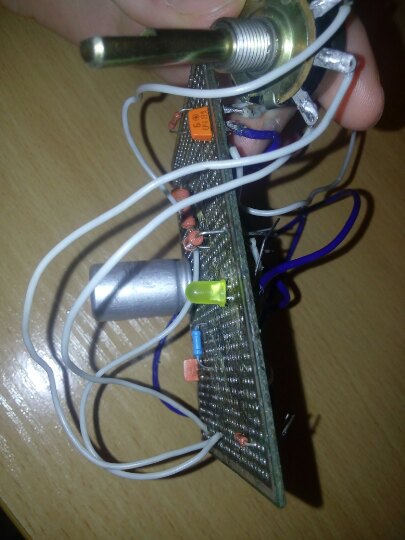

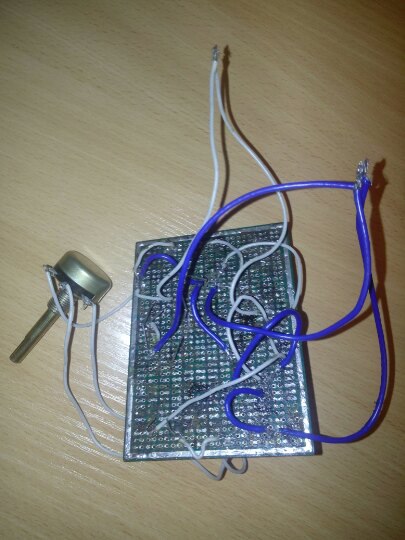

Выполнение работы
Принцип работы: при включении схемы в сеть под напряжение 9В светодиод начнет светиться. После замыкания конденсаторов светодиод погаснет и вновь засветиться через определенное время, которое устанавливается переменным резистором, чем больше сопротивление на переменном резисторе, тем дольше светодиод будет в потухшем состоянии.
Вывод: в ходе данной практической работы, я научился собирать схему электронного метронома, проверять данную схему на работоспособность, закрепил практические знания по сборке и монтажу электронных устройств.
Практическая работа №4
Сборка и монтаж схемы усилителя звука на печатной плате.
Цель: произвести сборку и монтаж электронного усилителя звука на печатной плате. Получить практические навыки по сборке и монтажу электронных устройств по электронной принципиальной схеме.
Комплектующие:

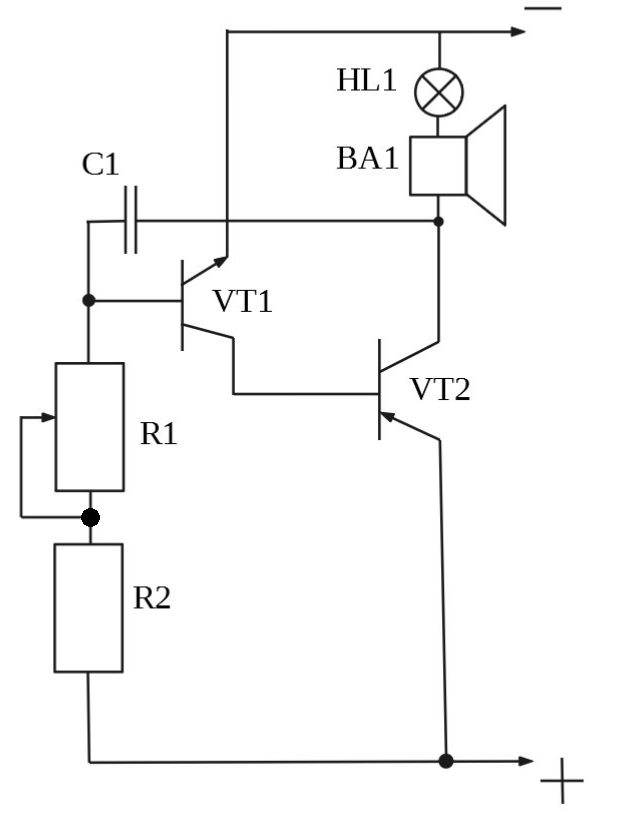

Схема (рис. 4)
Резистор переменный 470К Ом – 1 шт. (R1)
Резистор 30К Ом – 1 шт. (R2)
Конденсатор 22мкФ – 1 шт. (С1)
Транзистор КТ315Б – 1 шт. (VT1)
Транзистор КТ814Б – 1 шт. (VT2)
Динамик BA1 – 1 шт.
Лампочка HL1 – 1 шт.

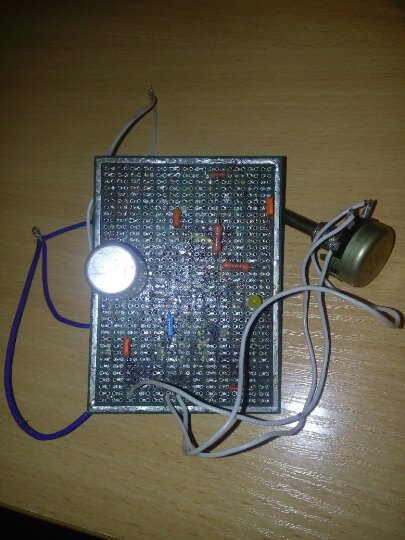

Рис. 4

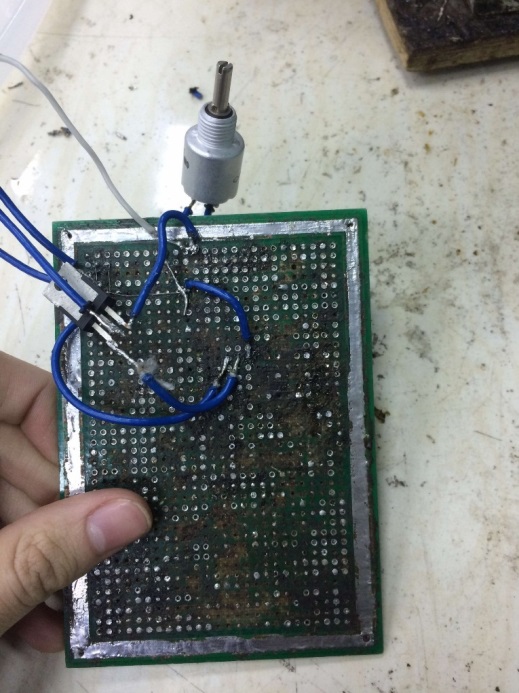

Выполнение работы
Принцип работы: при включении схемы в сеть под напряжение 9В лампочка начнет светиться, что указывает на то, что схема рабочая, и динамик воспроизводит звук. Меняя сопротивление переменного резистора, будет меняться яркость свечения лампочки, и громкость динамика.
Вывод: в ходе данной практической работы, я научился собирать схему электронного усилителя звука, проверять данную схему на работоспособность, закрепил практические знания по сборке и монтажу электронных устройств.
