Лабораторная работа №35
«Исследование активных фильтров Баттерворта 1-го порядка»
Выполнил: Студент группы БИН-2008 Ядринцев С.М.
Проверила: Степанова А.Г.
Цель работы: С помощью машинного эксперимента получить АЧХ и ФЧХ активного ФНЧ на операционном усилителе с характеристикой Баттерворта первого порядка. Сравнить полученные характеристики с помощью программы Micro-Cap, с аналогичными характеристиками, полученными расчетным путем.
Предварительный расчёт:
Коэффициент ARC-ФНЧ Баттерворта А |
1 |
1 |
Коэффициент усиления звена k |
2 |
4 |
Частота среза, Гц fс=f2 |
500 |
500 |
Угловая частота, рад/с с |
3141,6 |
3141,6 |
С1, Ф |
2*10-8 |
2*10-8 |
R1, Ом |
15920 |
15920 |
R2, Ом |
31830 |
21220 |
R3, Ом |
31830 |
63660 |
Ход работы:

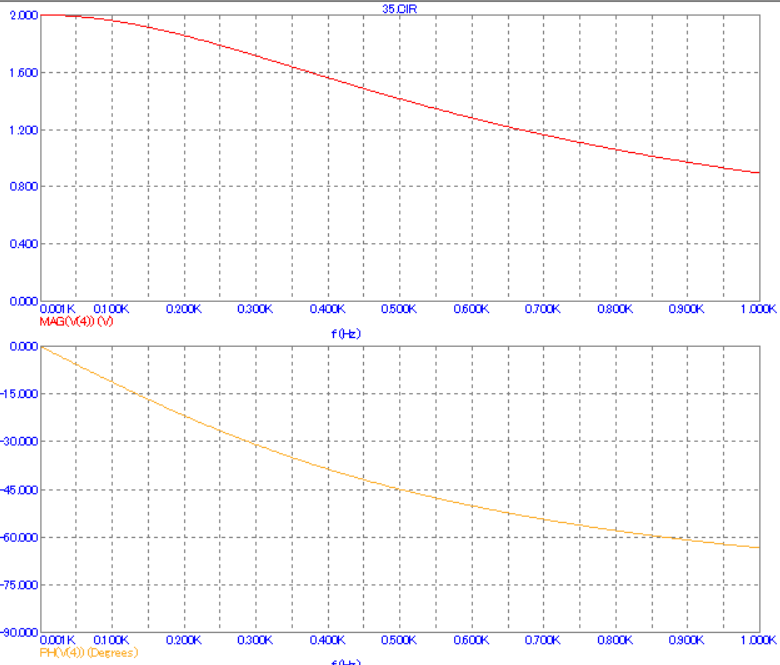

При к=2
При к=4
Вывод: Данные и графики, полученные в результате машинного эксперимента в программе Micro-Cap, совпадают с данными и графиками, полученными в результате предварительного расчёта.
