Министерство образования и науки Российской Федерации
Федеральное государственное бюджетное образовательное учреждение
высшего профессионального образования
«Воронежский государственный архитектурно-строительный университет»
Кафедра пожарной и промышленной безопасности
ИСПОЛЬЗОВАНИЕ СРЕДСТВ
ИНДИВИДУАЛЬНОЙ ЗАЩИТЫ
Методические указания
к выполнению практических заданий при изучении дисциплины
«Организация защиты населения и территорий от ЧС»
студентами направления 20.03.01 «Техносферная безопасность»
В оронеж 2015
УДК 614.814.3(07)
ББК 68.91я7
Составители: С.Д. Николенко, В.А.Попов
Использование средств индивидуальной защиты: метод. указания к выполнению практических заданий / Воронежский ГАСУ: сост.: С.Д. Николенко, В.А.Попов.- Воронеж, 2015.- 36 с.
Содержат краткие теоретические сведения по использованию индивидуальных средств защиты кожи, органов дыхания и медицинских средств индивидуальной защиты, указания по выполнению заданий, исходные данные заданий по вариантам.
Предназначены для студентов направления 20.03.01 «Техносферная безопасность». Могут быть использованы для студентов направления 20.05.01 «Пожарная безопасность».
Ил. 29. Библиогр.: 8 назв.
УДК 614.814.3(07)
ББК 68.91я7
Печатается по решению учебно-методического совета
Воронежского ГАСУ
Рецензент – А.К. Тельпов начальник отдела кадров Воронежского ГАСУ подполковник запаса
ВВЕДЕНИЕ
Средства индивидуальной защиты (СИЗ) при умелом и своевременном использовании позволяют в любых условиях практически полностью исключить поражение людей аварийно химически опасными веществами (АХОВ), отравляющими веществами (ОВ), биологически опасными веществами (БОВ), предотвратить проникновение в органы дыхания и на поверхность тела радиоактивной пыли (РП), защитить от ожогов.
Средства индивидуальной защиты делятся на: средства защиты органов дыхания (СИЗОД); средства защиты кожи (СЗК); медицинские средства индивидуальной защиты (МСИЗ).
В соответствии с этим делением данное занятие состоит из трех разделов. Раздел 1. Средства индивидуальной защиты органов дыхания. Раздел 2. Средства индивидуальной защиты кожи. Раздел 3. Медицинские средства индивидуальной защиты.
Цель методических указаний – оказать помощь студентам в выполнении практических заданий по курсу «Организация защиты населения и территорий от чрезвычайных ситуаций», а также закрепить полученные теоретические знания.
Методические указания разработаны в соответствии с программой направления подготовки 280700.62 «Техносферная безопасность».
Средства индивидуальной защиты
ОРГАНОВ ДЫХАНИЯ
Теоретические сведения
По принципу защитного действия средства индивидуальной защиты органов дыхания (СИЗОД) делятся на фильтрующие и изолирующие. К фильтрующим СИЗОД относят фильтрующие противогазы и респираторы. В фильтрующих противогазах воздух, поступающий для дыхания, очищается от отравляющих (ОВ), АХОВ, РП, бактериальных средств (БС). В изолирующих противогазах дыхание осуществляется за счёт запасов кислорода, находящегося в самом противогазе. Ими пользуются в случае, когда невозможно использовать фильтрующие, например, при недостатке кислорода в воздухе или когда концентрация отравляющих и других вредных веществ очень высока или неизвестна.
Респираторы применяются для защиты органов дыхания от радиоактивной и грунтовой пыли.
Фильтрующие противогазы
Принцип действия
При вдохе заражённый воздух поступает в фильтрующе-поглощающую коробку (ФПК), в ней он очищается от ОВ, АХОВ, РП, БС, затем попадает под лицевую часть и в органы дыхания. При выдохе воздух из-под лицевой части, минуя ФПК противогаза, выходит наружу. Очистка воздуха от паров и газов осуществляется за счёт адсорбции, хемосорбции и катализа, а от дымов и туманов (аэрозолей) — путём фильтрации.
При прохождении заражённого воздуха через ФПК опасные химические и отравляющие вещества какое-то время полностью задерживаются. Однако со временем в выходящем из коробки воздухе появляются их следы, близкие к минимально действующим. Это называется проскоком и характеризует исчерпывание защитных возможностей противогаза. Время от начала поступления примеси в средство защиты до появления за ним предельно допустимой концентрации называется временем защитного действия и выражается в часах и минутах.
Что касается противоаэрозольных фильтров, то очистка воздуха в них осуществляется не полностью и проникание частиц дымов и туманов за фильтр фиксируется с первого момента вдыхания аэрозолей. Поэтому их защитные свойства характеризуются коэффициентом проницаемости — отношением концентрации аэрозолей после фильтра к их концентрации до фильтра. Выражается он в процентах. Чем меньше коэффициент проницаемости, тем противоаэрозольный фильтр лучше.
Для усиления фильтрующих свойств противогазов применяются дополнительные патроны ДПГ-1 и ДПГ-3.
В табл. 1 приведены временные значения защитных свойств фильтрующих противогазов для отдельных АХОВ.
Таблица 1
Защитные свойства фильтрующих гражданских противогазов
Наименование АХОВ |
Исходная концентра-ция, мг/л |
Время защитного действия, мин |
||
ГП-5,ГП-7 |
ГП-5, ГП-7 +ДПГ-1 |
ГП-5, ГП-7 +ДПГ-3 |
||
Аммиак |
2,3 |
0 |
60,0 |
80,0 |
5,0 |
0 |
30,0 |
60,0 |
|
Диметиламин |
5,0 |
0 |
60,0 |
80,0 |
Двуокись азота |
1,0 |
0 |
30,0 |
0 |
Метил хлористый |
0,5 |
0 |
35,0 |
0 |
Окись углерода |
3,0 |
0 |
40,0 |
0 |
Окись этилена |
1,0 |
0 |
25,0 |
0 |
Сероводород |
10,0 |
25,0 |
50,0 |
50,0 |
Соляная кислота |
5,0 |
20,0 |
30,0 |
30,0 |
Хлор |
5,0 |
40,0 |
60,0 |
100,0 |
Основы устройства
Противогаз состоит из лицевой части (маски, шлем-маски), ФПК, которые соединены между собой непосредственно или с помощью соединительной трубки. В комплект противогаза входят сумка, незапотевающие плёнки, накладные утеплительные манжеты, а также, в зависимости от типа противогаза, могут быть мембраны переговорного устройства, трикотажный чехол.
ФПК предназначена для очистки вдыхаемого человеком воздуха. Изготавливается из жести или алюминиевых сплавов, имеет форму цилиндра. Для увеличения прочности коробки на корпусе вытиснуты зиги. В верхнюю крышку вмонтирована горловина с резьбой для соединения с лицевой частью. Горловина при хранении герметизируется металлическим колпачком с резиновой прокладкой. В дне имеется отверстие для поступления вдыхаемого воздуха, которое при хранении закрывается резиновой пробкой.
Снаряжается ФПК (по потоку воздуха) противоаэрозольным фильтром (ПАФ) и углём-катализатором (шихтой). ПАФ состоит из пластины специального фильтрующего картона, собранного (для увеличения фильтрующей поверхности) в прямые или фигурные (типа улитки) складки. Шихта заключена между двумя штампованными сетками. На верхней сетке помещён тампон из фильтрующего материала для задержания угольной пыли.
Лицевая часть противогаза служит для подведения очищенного в коробке воздуха к органам дыхания, для защиты глаз и лица, для сброса в атмосферу выдыхаемого воздуха. Она состоит из корпуса, очкового узла, клапанной коробки и системы крепления на голове. Может также оборудоваться обтекателями, обтюратором, переговорным устройством и системой для приёма жидкости.
Лицевая часть противогаза изготовлена из эластичной резины серого или чёрного цвета на основе натурального или синтетического каучука. В лицевую часть герметично вделаны плоские, большей частью круглые, очки из обычного стекла. Вместе со стеклом в очковый манжет монтируются пружинящее кольцо и резиновая прокладка.
Приспособление для предохранения стёкол очков от запотевания состоит, как правило, из прижимных колец для закрепления в очках незапотевающих плёнок. В некоторых типах противогазов сделаны обтекатели, которые представляют собой два канала, отформованные на внутренней стороне шлем-маски. Они подводят к очкам вдыхаемый воздух, являющийся более сухим, чем выдыхаемый. Этот воздух, омывая стёкла очков, способствует испарению осевшей на них влаги.
Клапанная коробка служит для регулирования направления потоков вдыхаемого и выдыхаемого воздуха. В ней помещаются один клапан вдоха и два клапана выдоха. Коробка имеет навинтованную горловину, при помощи которой к шлем-маске (маске) крепится ФПК непосредственно или с использованием соединительной трубки. Клапан вдоха представляет собой круглую резиновую пластинку с отверстием в центре, которым клапан надет на штифт. При вдохе клапан поднимается и пропускает воздух под шлем-маску, а при выдохе он прижимается к седловине клапана и перегораживает выдыхаемому воздуху путь в ФПК.
Соединительная трубка имеется не у всех противогазов, а только у некоторых общевойсковых, промышленных и детских. Сумка для хранения и ношения противогаза изготавливается из палаточной или хлопчатобумажной ткани (брезента). Она состоит из собственно сумки, плечевой лямки для её переноски и поясной тесьмы. На боковой стенке — карман для индивидуального противохимического пакета, а внутри — для коробок с незапотевающими плёнками.
К принадлежностям противогаза относятся: незапотевающие плёнки, «карандаш» против запотевания очков и утеплительные манжеты. Все они предназначены для улучшения видимости при пользовании противогазом.
Незапотевающая плёнка представляет собой кружок из целлулоида, на одну сторону или обе стороны которого нанесён слой желатина, который обладает большой гигроскопичностью. Поглощая влагу, он набухает, вследствие чего на целлулоиде образуется однородный водно-желатиновый слой, обеспечивающий хорошую видимость.
«Карандаш» используется при отсутствии незапотевающих плёнок. С его помощью на внутреннюю сторону стёкол очков наносится тонкий прозрачный слой. При конденсации паров воды на нём образуются сплошная прозрачная плёнка мыльного раствора. Срок действия плёнки — 2-3 часа. При отсутствии «карандаша» можно пользоваться обычным мылом.
Накладные утеплительные манжеты изготовлены из резины, в них вмонтированы очковые стёкла. Манжеты надеваются на очки шлем-маски (маски). Получаются двойные очки с воздушной прослойкой между стёклами. Это предотвращает замерзание стёкол.
Марки гражданских противогазов
Для защиты населения наибольшее распространение получили фильтрующие противогазы ГП-5 (ГП-5М) и ГП-7 (ГП-7В). В настоящее время противогаз ГП-5 снят с производства, но находится на складах в достаточном количестве. В комплект противогаза ГП-5 входят ФПК ГП-5 и лицевая часть ШМ-62у (рис. 1). ПФК присоединяется непосредственно к лицевой части. Кроме того, в комплект входят сумка и незапотевающие пленки.
Рис. 1. Вид противогаза ГП-5 и ГП-5М
В комплект противогаза ГП-5М входят коробка ГП-5 и лицевая часть ШМ-66Му с мембранной коробкой для переговорного устройства. В шлем-маске сделаны вырезы для ушных раковин, что обеспечивает нормальную слышимость. Рост лицевых частей ШМ-62у и ШМ-66Му определяется по величине вертикального обхвата головы путем ее измерения по замкнутой линии, проходящей через макушку, щеки и подбородок.
Лицевая часть ШМ-62у имеет пять ростов. Измерению до 63 см соответствует рост 0, от 63,5 до 65,5 см — рост 1, от 66 до 68 см — рост 2, от 68,5 до 70,5 см — рост 3, от 71 см и более — рост 4. Лицевая часть ШМ-66Му имеет четыре роста (0, 1, 2, 3).
Комплект противогаза ГП-7 (ГП-7В) включает: лицевую часть МП-07 с приспособлением или без приспособления для приема воды; коробку фильтрующе-поглощающую ГП-7 кБ; крышку фляги; пленки незапотевающие (в коробке по 6 шт.); манжеты утеплительнные - 3 шт; сумку для хранения противогаза; руководство по применению.
Противогаз ГП-7В (рис. 2) отличается от ГП-7 (рис. 2) тем, что его лицевая часть МГП-В имеет устройство для приема воды с резиновой трубкой, которая проходит через маску. С внутренней стороны она имеет мундштук, который берется в рот. С наружной стороны трубка навинчивается на флягу с помощью переходника.

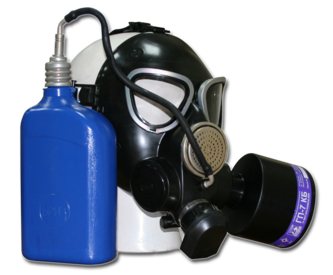

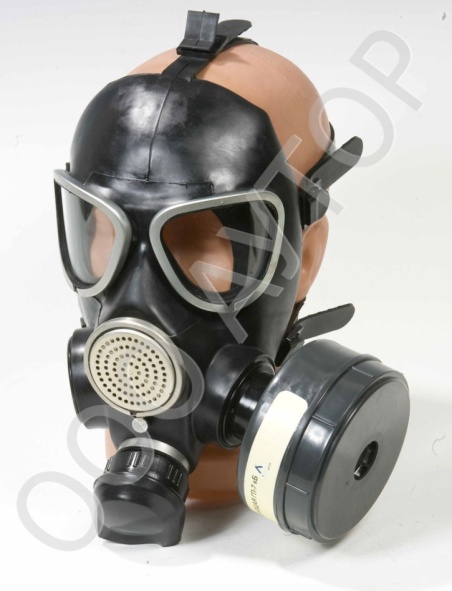

Рис. 2. Вид гражданского противогаза ГП-7 (ГП-7В) (ГП-7ВМБ)
Противогаз ГП-7ВМ (рис. 2) отличается от противогаза ГП-7В тем, что его лицевая часть М-80 имеет очковый узел в виде трапециевидных изогнутых стекол, обеспечивающих возможность работать с оптическими приборами.
На рис. 3 показано устройство противогаза ГП-7.
Рис. 3. Устройство противогаза ГП-7:
1-корпус лицевой части МГП; 2-фильтрующе-поглощающая коробка ГП-7к; 3-очковый узел; 4-узел клапана вдоха; 5-переговорное устройство; 6-узел клапанов выдоха; 7-обтюратор;
8-наголовник (затылочная пластина); 9-лобная лямка; 10-височные лямки;
11-щечные лямки; 12-пряжки
Наиболее современным является противогаз ГП-9. На рис.4 показан вид противогазов ГП-9 и ГП-9В. Противогаз ГП-9 (ГП-9В) выпускается в двух исполнениях, отличающихся конструкцией лицевой части: противогаз ГП-9 с маской панорамной МПГ-ИЗОД без приспособления для приема воды; противогаз ГП-9В с лицевой частью МП-04В с приспособлением для приема воды.
Рис. 4. Вид противогаза ГП-9 и ГП-9В
Универсальные химпоглотители ФПК ГП-9кБ-Оптим и ФПК ГП-9кБ-Оптим-360 обеспечивают защиту от широкого перечня ОВ различного типа и АХОВ, включая пары и аэрозоли хлора, аммиака, ртути.
Подбор размера лицевой части противогаза
Лицевую часть ГП изготавливают трех размеров. Подбор лицевой части ГП осуществляется на основании результатов измерения мягкой сантиметровой лентой горизонтального и вертикального обхватов головы (рис. 5) по табл. 2.
Рис. 5. Схема проведения замеров для определения размера противогаза
Таблица 2
Размеры лицевых частей противогазов
Размер лицевой части |
Положение упоров лямок |
Сумма горизонтального и вертикального обхватов головы, мм |
|
ГП-7, ГП-7В |
ГП-7МВ |
||
1 |
4-8-8 |
4-8-6 |
до 1185 |
3-7-8 |
3-7-6 |
1190-1210 |
|
2 |
3-7-8 |
3-7-6 |
1215-1235 |
3-6-7 |
3-6-5 |
1240-1260 |
|
3 |
3-6-6 |
3-6-5 |
1265-1285 |
3-5-6 |
3-5-4 |
1290-1310 |
|
3-4-5 |
3-4-5 |
более 1310 |
Горизонтальный обхват определяется измерением головы по замкнутой линии, проходящей спереди по надбровным дугам, сбоку на 2 — 3 см выше края ушной раковины и сзади через наиболее выступающую точку головы. Вертикальный обхват головы измеряется тоже замкнутой линией, которая проходит через макушку, затем щеку и подбородок. Измерение округляется с точностью до 5 мм. По сумме двух измерений устанавливают нужный типоразмер противогаза и положение (номер) упоров лямок наголовника, в котором они фиксируются. Положение упоров лямок указывают: первой цифрой — номер лобной лямки, второй — височных, третьей — щечных.
Марки промышленных противогазов
Промышленные противогазы. Они предназначены для защиты от конкретных АХОВ, что позволяет повысить их защитную мощность.
Комплектность промышленного противогаза аналогична комплектности гражданского. Промышленные противогазы комплектуются коробками большого и малого габарита. Коробки малого габарита по конструкции аналогичны коробкам гражданских противогазов, но имеют специальные наполнители и могут быть пластмассовыми. В соответствии с назначением коробки промышленных противогазов могут содержать в себе один или несколько специальных поглотителей или поглотитель и противоаэрозольный фильтр (ПАФ) и различаются цветом и буквенной маркировкой (табл. 3).
Таблица 3
Номенклатура и назначение коробок промышленных противогазов
Марка коробки |
Опознавательная окраска фильтрующих коробок |
Вредные вещества (раздельно и в смеси) |
А, А8, Аф |
Коричневая |
Пары органических галогенорганических соединений (бензин, керосин, ацетон, бензол, толуол, ксилол, сероуглерод, спирты) |
В, В8,Вф |
Желтая |
Кислые газы и пары (сернистый газ, хлор, сероводород, синильная кислота, оксиды азота, хлороводород, фосген) |
Г, Г8, Гф |
Двухцветная : черная или желтая |
Пары ртути, а также органических веществ и хлора, но с меньшим временем защитного действия, чем марки А и В |
Е, Е8, Еф |
Черная |
Арсин, фосфин, а также кислые газы и пары органических веществ, но с меньшим сроком защитного действия, чем марки В и А |
КД, КД8, КДф |
Серая |
Аммиак и сероводород, а также пары органических веществ, но с меньшим временем защитного действия, чем марка А |
СО |
Белая |
Окись углерода (СО) |
М |
Красная |
Окись углерода (СО) и сопутствующие ему в небольших концентрациях пары органических веществ, кислые газы, аммиак, арсин, фосфин |
БКФ |
Защитная зеленая с белой вертикальной полосой |
Кислые газы и органические пары (с меньшим временем защитного действия, чем коробки с фильтром В и А соответственно), арсин, фосфин, синильная кислота в присутствии дыма |
ФПК марок с индексом «8» имеют сопротивление при объемной скорости воздушного потока 30л/мин до 80 Па, без индекса «8» – 180 Па, с индексом «ф» – снабжены ПАФ и имеют дополнительно маркировку на коробке – «белую полосу». Коробки малого габарита из пластмассы имеют дно белого цвета.
В зависимости от наименования АХОВ и его концентрации противогазовые коробки имеют разное время защитного действия (табл. 4).
Таблица 4
Временные значения защитных свойств ФПК большого габарита по АХОВ
Наименование АХОВ |
Концентра-ция( мг/л ) |
Время защитного действия коробок, мин |
|||||
А |
В |
КД |
СО |
М |
БКФ |
||
Аммиак |
1,5 |
0 |
2,2 |
21,0 |
21,0 |
40,0 |
9,6 |
Водород Фтористый |
5,0 |
30,0 |
30,0 |
* |
30,0 |
30,0 |
30,0 |
Окислы азота |
5,0 |
0 |
60,0 |
0 |
26,0 |
38,0 |
0 |
Сероуглерод |
17,5 |
50,7 |
51,9 |
17,0 |
45,0 |
38,0 |
49,7 |
Окись этилена |
10,.0 |
3,0 |
7,0 |
0 |
37,0 |
65,0 |
8,0 |
Фосген |
22,0 |
22,0 |
62,1 |
30,0 |
34,0 |
14,0 |
53,0 |
Хлор |
25,0 |
40,0 |
47,0 |
37,6 |
46,0 |
48,0 |
46,0 |
Хлорпикрин |
36,0 |
30,0 |
* |
* |
* |
* |
32,0 |
*Данные отсутствуют
