Tema_6_Основи дешифрування аерокосмічних зображень
.pdf3
6.2. Дистанційні методи вивчення навколишнього середовища.
Дешифрування виконують на матеріалах, отриманих дистанційними методами, які поділяють на:
наземні методи – знімання виконують з поверхні землі або в приміщенні;
аерометоди – знімання виконують з атмосфери;
космічні методи – знімання виконують з космосу.
21-41
Дистанційні методи містять три основні види робіт: |
3 |
|
отримання матеріалів знімання,
обробка матеріалів знімання,
створення карт та некартографічних матеріалів.
22-41
3
Велике різноманіття знімальної апаратури дозволяє отримувати зображення у різних діапазонах електромагнітних хвиль (ЕМХ).
Для всіх ЕМХ швидкість поширення 299792.458 км/с
Є два методи отримання ЕМХ:
пасивний – апаратура сприймає тільки відбиті об'єктом ЕМХ;
активний – апаратура випромінює і сприймає відбиті об'єктом ЕМХ.
В залежності від діапазону ЕМХ, які сприймає знімальна апаратура, знімання поділяють на
фотографічне, |
радіотеплове, |
телевізійне сканерне, |
радіолокаційне, |
інфрачервоне (теплове), |
лазерне. |
23-41
2
Фотографічне знімання – виконують в межах видимого та ближнього інфрачервоного діапазонів.
Полягає на фіксації відбитих від об’єктів світлових променів.
Недоліки – отримання зображень тільки освітлених об’єктів; непрозорість атмосфери (хмарний покрив закриває місцевість); отримання зображення у малому діапазоні ЕМХ.
Переваги – отримання зображень у спектрі, в якому бачить око людини, що спрощує інтерпретацію зображень; непрозорість атмосфери планет (можливість дослідження хмарного покриву); висока детальність (точність) зображень.
Фотографічне знімання виконують за допомогою фотоапаратів шляхом фіксації ЕМХ фоточутливим елементом – ПЗЗ-матрицею.
24-41
1
За використанням спектру ЕМХ фотографічне знімання поділяють на:
інтегральне,
спектрозональне,
багатоспектральне.
інтегральне (панхроматичне) – фіксування всіх довжин хвиль, які попадають в об’єктив фотоапарату; поділяють на чорно-біле, кольорове, позитивне, негативне; залежить тільки від фотоприймача (ПЗЗ-матриці).
25-41
спектрозональне – фіксування зображення у вузькому наперед визначеному спектральному діапазоні ЕМХ; отримане зображення буде чітко виділяти ті об’єкти, які відбили саме цей діапазон хвиль (різні об’єкти відбивають хвилі певних діапазонів); залежить від характеристик ПЗЗ-матриці (може фіксувати тільки певні довжини хвиль) і світлофільтрів фотоапарату – пропускають тільки хвилі певної довжини.
26-41
1
багатоспектральне – одночасне фіксування зображення декількома камерами, кожна з яких отримує зображення у вузькому спектрі (спектрозональне); якщо такі зображення накласти в певних комбінаціях, можна отримати інформацію про об’єкти, які важко або неможливо розпізнати на звичайних фотографіях (панхроматичних).
Камера DMC II фірми Leica Geosystems Inc
27-41
Телевізійне знімання – виконують в межах видимого діапазону з захопленням ближніх ультрафіолетових та інфрачервоних ЕМХ. Єдина відмінність від фотографічного знімання полягає у неперервності отриманих зображень (неперервна послідовність кадрів у кадрових телевізійних системах і ліній у сканувальних телевізійних системах).
До основних переваг сканувального телевізійного знімання відносять:
-можливість сканування у дуже вузькому спектрі ЕМХ (у 5-10 разів вужчих ніж під час фотографічного знімання)
-отримання оперативних даних (зображень) про швидкоплинні процеси на місцевості (метеорологічна ситуація, морське і рибне господарство, природні і техногенні катастрофи та багато іншого);
Недоліки телевізійного знімання – знімання тільки денної сторони планет, неможливість знімання крізь хмарний покрив.
28-41

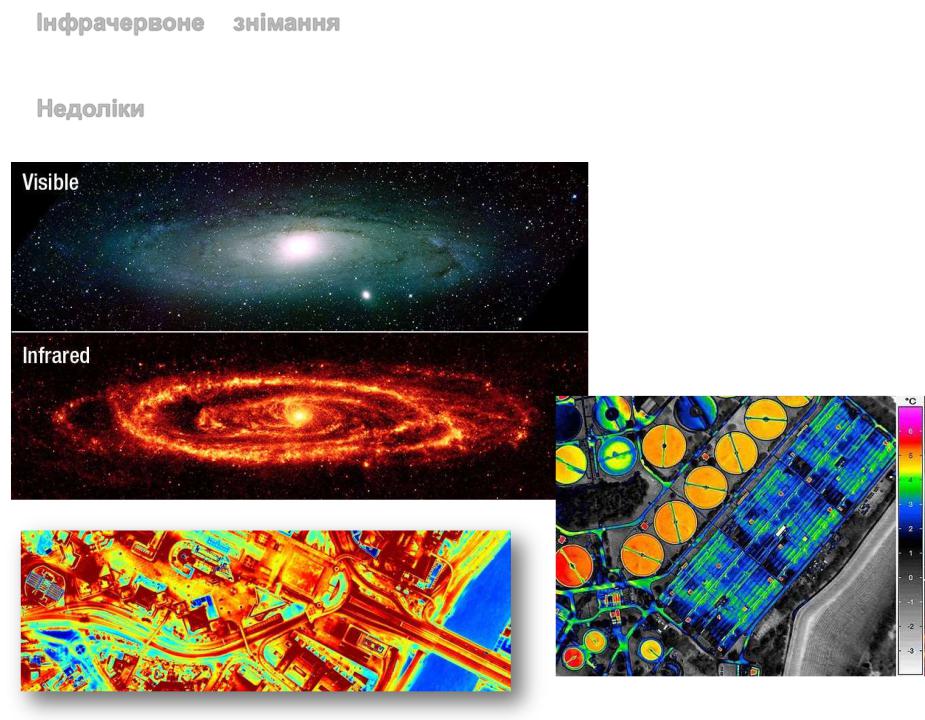

Інфрачервоне знімання – реєстрація невидимого інфрачервоного (теплового) випромінювання в ближньому та середньому діапазонах. Чутливість апаратури становить 2-3 С.
Недоліки – низька роздільна здатність зображень і неможливість знімання крізь хмарний покрив.
29-41
Радіотеплове знімання – інфрачервоне та надвисокочастотне знімання – базується на реєстрації випромінювання об’єктами ЕМХ в ультракороткому діапазоні. В даному випадку кількість випромінюваної енергії залежить не тільки від температури об’єкта, але й від його хімічного складу, структури та шорсткості поверхні.
Переваги даного методу знімання над інфрачервоним – незалежність від хмарного покриву.
30-41
