СТО СГУПС 1.01 С. 02–2015

В формулах в качестве символов следует применять обозначения по ГОСТ 2.321–84. Пояснения символов и числовых коэффициентов, входящих в формулу, если они не даны ранее в тексте, должны быть приведены непосредственно под формулой. Пояснения каждого символа следует давать с новой строки в той последовательности, в которой они приведены в формуле. Первая строка пояснения должна начинаться со слова «где» без двоеточия после него. Например:

Плотность каждого образца , кг/м3, вычисляют по формуле

m ,

V

где m – масса образца, кг; V – объем образца, м3.

Формулы, следующие одна за другой и не разделенные текстом, разделяют запятой. Переносить формулы на следующую строку допускается только на знаках выполняемых операций, причем знак в начале следующей строки повторяют.

Нумерация формулы в основном тексте должна быть сквозной. Для этого используют арабские цифры, которые записывают на уровне формулы справа в круглых скобках. Допускается нумерация формул в пределах раздела, в этом случае номер формулы состоит из номера раздела и порядкового номера формулы, разделенных точкой, например: формула (3.1).

Формулы, помещенные в приложениях, должны нумероваться отдельно в пределах каждого приложения, например: форму-

ла (В.1).

Ссылки в тексте на порядковые номера формул дают в скобках, например: в формуле (1).

Примечания приводят, если необходимы пояснения или справочные материалы к содержанию текста. Примечания не должны содержать требований.

Примечания следует помещать непосредственно после текстового материала, к которому они относятся, и печатать с прописной буквы с абзаца. Если примечание одно, то после слова «Примечание» ставится тире и примечание печатается тоже с прописной буквы, например:

Примечание – Схема…

21

СТО СГУПС 1.01 С. 02–2015

Несколько примечаний нумеруют по порядку арабскими цифрами, например:

Примечания

1_______________________________________________________

2_______________________________________________________

Если необходимо пояснить данные, то их следует обозначать надстрочными знаками сноски. Сноски в тексте располагают с абзацного отступа в конце страницы, на которой они обозначены, и отделяют от текста короткой тонкой горизонтальной линией с левой стороны.

Знак сноски ставят непосредственно после того слова, числа, символа, предложения, к которому дается пояснение, и перед текстом пояснения. Знак сноски указывают арабскими цифрами со скобкой и помещают на уровне верхнего обреза шрифта, например: «...печатающее устройство2)».

Сноски нумеруются отдельно для каждой страницы. Допускается вместо цифр обозначать сноски звездочками. Ссылки в тексте на источники по ГОСТ Р 7.0.5–2008 допус-

кается приводить в подстрочном примечании или указывать порядковый номер по списку использованных источников, выделенный двумя квадратными скобками, например: [1]. Ссылаться следует на документ в целом или его разделы и подразделы.

При ссылках в тексте на стандарты, нормативные и инструктивные документы рекомендуется указывать их обозначение, например: «Снеговая нагрузка принята по СП 20.13330.2011 [1]».

Примеры могут быть приведены в тех случаях, когда они поясняют требования документа или способствуют более краткому их изложению. Примеры размещают, нумеруют и оформляют так же, как и примечания.

7.9.4. Оформление иллюстраций

Количество иллюстраций должно быть достаточным для пояснения излагаемого текста. Иллюстрации могут быть расположены как по тексту документа (возможно ближе к соответствующим частям текста), так и в его конце. Иллюстрации должны быть выполнены в соответствии с требованиями стандартов ЕСКД и СПДС.

22

СТО СГУПС 1.01 С. 02–2015

Иллюстрации основного текста следует нумеровать арабскими цифрами сквозной нумерацией, например: Рисунок 1. Допускается нумеровать иллюстрации в пределах раздела. В этом случае номер иллюстрации состоит из номера раздела и порядкового номера иллюстрации разделенных точкой, например: Рисунок 1.1. Иллюстрации, расположенные в приложениях, обозначают отдельной нумерацией арабскими цифрами с добавлением перед цифрами обозначения приложения, например: Рисунок А.3.

При ссылках на иллюстрации следует писать «…в соответствии с рисунком 2» при сквозной нумерации и «…в соответствии с рисунком 1.2» при нумерации в пределах раздела.

Иллюстрации должны иметь наименование и при необходимости – пояснительные данные (подрисуночный текст). Слово «Рисунок» и наименование помещают после пояснительных данных. Пример оформления иллюстраций (диаграмм) по рекомендациям Р 50-77–88 приведен на рисунке 7.2. Если на иллюстрации изображены составные части изделия, то на ней должны быть указаны номера позиций этих частей в пределах данной иллюстрации в возрастающем порядке.

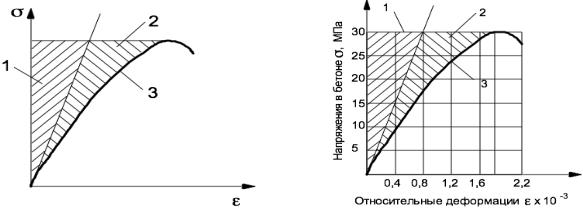

1 – область упругих деформаций; 2 – область пластических деформаций; 3 – кривая полных деформаций

Рисунок 7.2 – Диаграмма зависимости между деформациями и напряжениями в бетоне при сжатии

7.9.5 Оформление таблиц

Таблицы применяют для лучшей наглядности и удобства сравнения показателей. Название таблицы, при его наличии, должно отражать ее содержание, быть точным, кратким. Название следует помещать над таблицей (рисунок 7.3).

23

СТО СГУПС 1.01 С. 02–2015

При переносе части таблицы на другие страницы название помещают только над первой частью таблицы, над другими частями пишут слова «Продолжение таблицы» с указанием ее номера.

Таблицы основного текста следует нумеровать арабскими цифрами сквозной нумерацией, например: Таблица 1. Допускается нумеровать таблицы в пределах раздела. В этом случае номер таблицы состоит из номера раздела и порядкового номера таблицы, разделенных точкой, например: Таблица 1.1.

Таблица ______ – ___________________

Строки (горизонтальные ряды)

Боковик (графа для Графы (колонки) заголовков)

Рисунок 7.3 – Структура таблицы

Таблицы каждого приложения обозначают отдельной нумерацией арабскими цифрами с добавлением перед цифрой обозначения приложения, например: Таблица А.3.

На все таблицы документа должны быть приведены ссылки в тексте. При ссылке следует писать слово «таблица» с указанием ее номера, например: «Нагрузки от перекрытия приведены в табли-

це 1.2».

Заголовки граф и строк таблицы следует писать с прописной буквы, а подзаголовки граф – со строчной буквы, если они составляют одно предложение с заголовком, или с прописной буквы, если они имеют самостоятельное значение. В конце заголовков и подзаголовков таблицы точки не ставят. Заголовки и подзаголовки граф указывают в единственном числе.

24

СТО СГУПС 1.01 С. 02–2015

Таблицы слева, справа и снизу ограничивают линиями. Разделять заголовки и подзаголовки боковика и граф диаго-

нальными линиями не допускается.

Горизонтальные и вертикальные линии, разграничивающие строки таблицы, допускается не проводить, если их отсутствие не затрудняет пользование таблицей.

Заголовки граф, как правило, записывают параллельно строкам таблицы. При необходимости допускается перпендикулярное расположение заголовков.

Головка таблицы должна быть отделена линией от остальной части таблицы.

Высота строк таблицы должна быть не менее 8 мм.

Таблицу, в зависимости от ее размера, помещают под текстом, в котором впервые дана ссылка на нее, или на следующей странице, а при необходимости – в приложении.

Допускается помещать таблицу вдоль длинной стороны листа. Если строки или графы таблицы выходят за формат страницы,

ее делят на части, помещая одну часть под другой или рядом. При этом в каждой части таблицы повторяют ее головку и боковик. При делении таблицы на части допускается головку и боковик заменять соответственно номером граф и строк, при этом нумеруются арабскими цифрами графы и строки первой части таблицы.

Если в конце страницы таблица прерывается и ее продолжение будет на следующей странице, в первой части таблицы нижнюю горизонтальную линию, ограничивающую таблицу, допускается не проводить.

Таблицы с небольшим количеством граф допускается делить на части и помещать одну часть рядом с другой на одной странице, при этом следует повторить головку таблицы. Рекомендуется разделять части таблицы двойной линией.

Графу «Номер по порядку» в таблицу включать не допускается. Если все показатели, приведенные в графах таблицы, выражены в одной и той же единице физической величины, то ее обозна-

чение необходимо помещать над таблицей справа. Примечание к таблице помещают в конце таблицы над линией, обозначающей окончание таблицы, в соответствии с рисунком 7.4.

Таблица 2.1

В миллиметрах

Длина винта

25

СТО СГУПС 1.01 С. 02–2015

Номинальное значение

(18)

20

(21)

Примечание – Размеры, заключенные в скобки, применять не рекомендуется.

Рисунок 7.4 – Пример оформления таблицы

При наличии в документе небольшого по объему цифрового материала его нецелесообразно оформлять таблицей, а следует давать текстом, располагая цифровые данные в виде колонок, например:

Предельные отклонения размеров профилей всех номеров:

7.10 Заключение

Заключение должно содержать краткие выводы по результатам выполненной работы, предложения по их использованию, оценку технико-экономической эффективности внедрения.

7.11Список использованных источников

Вконце текстового документа приводится список использованных источников, который включается в содержание документа.

Список должен содержать цитируемые издания, источники, на которые делались ссылки или которые послужили основой для формулирования точки зрения студента в данной работе.

Список источников составляют непосредственно по данным печатного издания или выписывают из каталогов и библиографических указателей.

Список составляется в строго приоритетном порядке, начиная с нормативных правовых актов федерального уровня, индивидуальных и коллективных монографий, научных статей и т.д.

Иерархия источников списка литературы:

1Нормативно-правовые акты и государственные стандарты.

2Литература и периодические издания.

3Литература на иностранных языках.

4Интернет-источники.

26

СТО СГУПС 1.01 С. 02–2015

Нормативно-правовые акты размещаются в списке по юридической силе, а государственные стандарты – по году утверждения.

Список использованных источников оформляется в соответствии с ГОСТ 7.1–2003. Примеры оформления источников приведены ниже.

Нормативно-правовые акты и стандарты

Конституция Российской Федерации // Собрание законодательства РФ. 2014. № 15. Ст. 1691.

ГОСТ 7.60–2003. Издания. Основные виды. Термины и определения. – Минск : Межгос. совет по стандартизации, метрологии и сертификации ; М. : Изд-во стандартов, 2004. – 35 с.

СП 14.13330–2011. Строительство в сейсмических районах. Актуализированная редакция СНиП II-7–81*. М. : ОАО «ЦПП», 2004. – 140 с.

Сборник основных российских стандартов по библиотечноинформационной деятельности / сост. Т. В. Захарчук, О. М. Зусьман. – СПб. : Профессия, 2006. – 547 с.

Книги одного автора

Александров, В. Д. Карманный справочник производителя работ ОАО «Мостотрест» / В. Д. Александров. – Изд. 5-е, доп. – М. : Печатный двор «На Алексеевской», 2008. – 367 с.

Книги двух и трех авторов

Уткин, В. А. Проектирование организации строительства мостов / В. А. Уткин, П. Н. Кобзев. – Омск : СибАДИ, 2013. – 130 с.

Колмогоров, А. Г. Расчет железобетонных конструкций по российским и зарубежным нормам / А. Г. Колмогоров, В. С. Плевков. – Томск : Печатная мануфактура, 2009. – 496 с.

Книги четырех и более авторов

Гончаров, П. С. NX Advanced Simulation. Инженерный анализ / П. С. Гончаров [и др.]. – М. : ДМК Пресс, 2012. – 504 с. : ил.

Учебники и учебные пособия

Молчанов, В. С. Методы управления надежностью и безопасностью объектов строительства повышенной ответственности : учеб. пособие / В. С. Молчанов, В. А. Фесенко, В. В. Гридасов, А. Н. Донец. – Новосибирск : Изд-во СГУПСа, 2013. – 164 с.

Богданов, Г. И. Проектирование мостов и труб. Металлические мосты : учеб. для вузов ж.-д. транспорта / С. Р. Владимирский,

27

СТО СГУПС 1.01 С. 02–2015

Ю. Г. Козьмин, В. В. Кондратов ; под ред. Ю. Г. Козьмина. – М. : Маршрут, 2005. – 460 с.

Протасова, Л. Н. Фармацевтическая химия : учеб. пособие для студентов вузов / Л. Н. Протасова, М. И. Иванов, А. А. Сидоров ; под ред. И. Н. Совенко. – М. : Риор, 2014. – 323 с.

Cтатьи из тематических сборников

Козьмин, Н. А. Особенности динамического расчета пешеходных мостов с гибкими опорами / Н. А. Козьмин, Н. А. Донец, Б. В. Пыринов // Совершенствование конструктивных решений пешеходных и автодорожных мостов в условиях Сибирского региона : сб. тр. – Новосибирск : Наука, 2012. – С. 67–69.

Статьи из журналов и периодических сборников

Бокарев, С. А. Результаты полномасштабного обследоваия и испытания сталежелезобетонных пролетных строений железнодорожных мостов Сибири и Дальнего востока / С. А. Бокарев, Е. В. Рогова, Л. Ю. Соловьев, Д. Н. Цветков // Вест. Томского гос. архитект.-строит. ун-та. – 2009. – № 2. – С. 60–170.

Соколов, А. Д. Развитие теории Кулона / А. Д. Соколов // Дорожная держава. – 2014. – № 55. – С. 46–54.

Khorram A. Comparison studies between two wavelet based crack detection methods of a beam subjected to a moving load / A. Khorram, F. Bakhtiari-Nejad, M. Rezaeian // International Journal of Engineering Science. – 2012. – Vol. 51. № 0. – P. 204–215.

Электронные ресурсы

Рекомендации по оформлению списка литературы [Электронный ресурс] / Всероссийский банк учебных материалов ; ред. Р. М. Марфунин. – Режим доступа: http://referatwork.ru, свободный (дата обращения: 16.07.2014).

Крохин, Е. Е. Реставрация памятников архитектуры [Электронный ресурс]. Режим доступа: http://www.architechos.ru /restovrat.htm (дата обращения: 03.08.2014).

Равнозначные источники размещают в списке по алфавиту. При этом издания на иностранных языках приводят в конце списка после русскоязычных источников, размещая их по латинскому алфавиту.

28

СТО СГУПС 1.01 С. 02–2015

7.12 Приложения

Материалы, связанные с выполненной работой, которые по каким-либо причинам не могут быть помещены в основной текст документа, рекомендуется оформлять в виде приложений.

Приложениями могут быть:

-иллюстрации большого формата или объема;

-сметы, ведомости;

-описания аппаратуры и приборов, примененных при проведении экспериментов, измерений, испытаний;

-иллюстрации вспомогательного характера;

-промежуточные математические доказательства, формулы и расчеты;

-протоколы, акты внедрения, акты испытания оборудования, отчеты о патентных исследованиях;

-бланки анкет;

-распечатки с ЭВМ;

-тексты программ для ЭВМ, разработанных в процессе выполнения работы;

-таблицы с данными, дополняющими основные результаты;

-ведомость выполненных графических документов. Допускается в качестве приложения использовать схемы, чер-

тежи и прочие части самостоятельно выпущенных документов. Приложения оформляют как продолжение основного доку-

мента на последующих листах или выпускают в виде самостоятельного документа. В тексте документа на все приложения должны быть ссылки. Приложения располагают в порядке ссылок на них. Каждое приложение следует начинать с новой страницы, указывая наверху посередине страницы слово «Приложение» и его обозначение (заглавными буквами русского алфавита, за исключением букв Ё, З, Й, О, Ч, Ь, Ы, Ъ).

Приложение должно иметь заголовок, который записывают симметрично относительно текста с прописной буквы отдельной строкой.

Приложения, как правило, выполняют на листах формата А4. Допускается оформлять приложения на листах форматов А3,

А4 × 3, А4 × 4, А2 и А1.

Графические материалы, вынесенные в приложение, оформляются в соответствии с разделом 8 настоящего стандарта.

29

СТО СГУПС 1.01 С. 02–2015

Текст каждого приложения может быть разделен на разделы, подразделы, пункты, подпункты, которые нумеруют в пределах каждого приложения. Перед номером ставится обозначение этого приложения.

Приложения, выпускаемые в виде самостоятельного документа, оформляют по общим правилам. При необходимости такое приложение может иметь «Содержание».

Все приложения должны быть перечислены в содержании документа с указанием их номеров и заголовков.

Допускается в качестве приложения к документу использовать другие самостоятельно выпущенные документы (чертежи, схемы и др.). Нумерация страниц документа и приложений, входящих в состав документа, должна быть сквозная, а у приложений наряду со сквозной нумерацией должна быть нумерация внутри документа, при этом номер страницы сквозной нумерации указывается внизу листа, а нумерации внутри документа – в верхнем правом углу.

8 ТРЕБОВАНИЯ К ВЫПОЛНЕНИЮ И ОФОРМЛЕНИЮ ЧЕРТЕЖЕЙ

Графическая часть проекта выполняется с соблюдением требований ЕСКД и СПДС. Марки основных комплектов рабочих чертежей по ГОСТ Р 21.1101–2013 СПДС «Основные требования к проектной и рабочей документации» приведены в приложении Л.

Требования к содержанию чертежей проекта по конкретной строительной специальности (направлению, профилю) излагаются в методических указаниях кафедры, ведущей проектирование.

8.1 Размеры чертежных листов и их оформление

Все чертежи должны быть выполнены на листах бумаги, форматы которых определены в ГОСТ 2.301–68. Различают пять основных форматов чертежей:

-А0 (841 × 1 189 мм);

-А1 (594 × 841 мм);

-А2 (420 × 594 мм);

-А3 (297 × 420 мм);

-А4 (210 × 297 мм).

При выполнении чертежей длинную сторону листа располагают горизонтально. Формат А4 располагают только вертикаль-
