.pdfКрановая нагрузка:
— пролет крана Lк, м, определяют по формуле
Lк = L – 1,5;
—по табл. 3.1 и рис. 3.2 принимают основные размеры и параметры кранов в зависимости от грузоподъемности крана Q
иLк (Aк, Bк, Рmax,n, mт, mк);
—расчетное максимальное давление на одно колесо крана
Рmax, кН, при f = 1,1 вычисляют по формуле
Рmax = Рmax,n f;
—расчетное минимальноедавлениена одноколесо кранаPmin, кН, при f = 1,1 и Q, mт, mк, т, находят по формуле
Pmin = ((Q + mт + mк)∙10 f – 2Рmax)/2;
— расчетную поперечную тормозную силу на одно колесо
крана Hmax, кН, для кранов с гибким подвесом грузов при f = 1,1 вычисляют по формуле
Hmax = (((Q + mт)∙10 f)/20)/2;
—вертикальные Dmax,Dmin игоризонтальнуюТ,кН,крановые нагрузки на колонну от двух сближенных кранов с учетом коэффициентасочетаний = 0,85по [2] определяютпо формулам:
|
|
|
Dmax =Рmax yi; |
|
|
|||
|
|
|
Dmin =Рmin yi; |
|
|
|
||
|
|
|
Т = Нmax yi, |
|
|
|
||
где yi — сумма ординат линии влияния опорной реакции |
||||||||
подкрановой балки на колонну (см. рис. 3.3). |
|
|
||||||
|
|
|
|
|
|
|
Таблица 3.1 |
|
Основные параметры и размеры мостовых опорных кранов |
||||||||
нормального типа (тип Н) режимной группы 5К |
|
|||||||
|
|
|
|
|
|
|
|
|
Грузоподъем |
Пролет |
База |
Ширина |
Высота |
|
Нагрузка |
Масса |
Масса |
ность крана |
крана |
крана |
крана |
крана |
|
на колесо |
тележки |
крана |
Q, т |
Lк, м |
Ак, мм |
Вк, мм |
Нк, мм |
|
Рmax,n, кН |
mт, т |
mк, т |
10 |
16,5 |
4400 |
5400 |
1900 |
|
85 |
2,4 |
13,0 |
22,5 |
4400 |
5400 |
1900 |
|
95 |
2,4 |
15,8 |
|
|
|
|||||||
20/5 |
16,5 |
4400 |
5600 |
2400 |
|
170 |
6,3 |
22,0 |
22,5 |
4400 |
5600 |
2400 |
|
180 |
6,3 |
25,5 |
|
|
|
|||||||
32/5 |
16,5 |
5100 |
6300 |
2750 |
|
235 |
8,7 |
28,0 |
22,5 |
5100 |
6300 |
2750 |
|
260 |
8,7 |
35,0 |
|
|
|
Примечание. Обозначения, принятые в таблице: Q — грузоподъемность крана (числитель — на большом крюке, знаменатель — на малом); Pmax,n — максимальная нормативная нагрузка на одно колесо крана.
21
|
не менее |
|
|
|
100 мм |
|
|
|
|
|
не менее |
|
к |
|
60 мм |
|
|
|
|
|
H |
|
|
750 |
Q |
Lк |
750 |
|
|||
|
|
L |
|
|
|
Pmax,n |
Pmin,n |
Aк |
Bк |
Рис. 3.2. Схема мостового опорного крана
Pmax (Pmin)
Bк-Aк Ш-Вк
Ак Вк
y1 |
y4 |
y2=1 |
y3 |
Ш |
Ш |
Рис. 3.3. Линия влияния давления кранов на колонну
Ветровая нагрузка.
В общем виде нормативное значение составляющей ветровой нагрузки wm на высоте z над поверхностью земли определяется по формуле
wm = w0kc,
где w0 — нормативное значение ветрового давления в зависимости от ветрового района по давлению ветра (карта 3 обязательного Прил. 5 [2]) по данным табл. 5 [2]; k — коэффициент, учитывающий изменение ветрового давления по высоте z в зависимости от типа местности А, В или С по п. 6.5 [2]; с —
22
аэродинамический коэффициент, принимаемый по п. 6.6 и соответствующейсхемыветровыхнагрузокобязательногоприл. 4 [2] в зависимости от схемы здания.
Активное расчетное давление ветра, кН/м, при f = 1,4 вычисляют по формуле
pn = w0kэcеШ f,
где kэ — коэффициент приведения неравномерной по высоте здания ветровой нагрузкик равномернораспределенной,эквивалентной по моменту в заделке консольной балки длиной Н (коэффициент приведения kэ можно принять по табл. 3.2); се — аэродинамический коэффициент с наветренной стороны здания
(се = 0,8).
|
|
|
|
|
|
|
|
Таблица 3.2 |
|
Коэффициенты приведения kэ |
неравномерной ветровой нагрузки |
||||||||
|
|
|
к равномерной |
|
|
|
|
||
|
|
|
|
|
|
|
|
|
|
Высота |
kэ для типов местности |
|
Высота |
kэ для типов местности |
|||||
H, м |
А |
В |
С |
|
H, м |
А |
В |
|
С |
0…5 |
0,750 |
0,500 |
0,400 |
|
13 |
0,930 |
0,611 |
|
0,410 |
6 |
0,758 |
0,505 |
0,400 |
|
14 |
0,951 |
0,626 |
|
0,416 |
7 |
0,776 |
0,516 |
0,400 |
|
15 |
0,972 |
0,641 |
|
0,422 |
8 |
0,799 |
0,530 |
0,400 |
|
16 |
0,992 |
0,655 |
|
0,430 |
9 |
0,826 |
0,545 |
0,400 |
|
17 |
1,012 |
0,669 |
|
0,437 |
10 |
0,854 |
0,563 |
0,400 |
|
18 |
1,031 |
0,684 |
|
0,445 |
11 |
0,882 |
0,579 |
0,401 |
|
19 |
1,049 |
0,698 |
|
0,454 |
12 |
0,907 |
0,596 |
0,405 |
|
20 |
1,068 |
0,711 |
|
0,463 |
Пассивное расчетное давление ветра, кН/м, при f = 1,4 определяют по формуле
p0 = w0kэcе3Ш f,
где cе3 — аэродинамический коэффициент с подветренной стороны здания (принимается по абсолютной величине).
Аэродинамический коэффициент cе3 определяют по соответствующей схеме ветровых нагрузок обязательного прил. 4 [2] в зависимости от схемы здания и его размеров: ширины здания l, длины здания b и высоты h1 = Н (см. бланк задания на курсовой проект).
Ветровое давление на шатер покрытия (выше верха колонн) заменяют сосредоточенной силой W, которую прикладывают к
23
верху колонн (см. рис. 3.4). При этом коэффициенты k1…k5 принимаются по табл. 6 [2].
При Н < 10 м и f = 1,4 W, кН, определяют по формуле
W = w0(((k2 + k3)/2)(10 – Н) + + ((k2 + k4)/2)(Hш + Н – 10))Ш(се + се3) f,
а при 20 > Н 10 м W, кН, вычисляют по формуле
W = w0((k3 + k4)/2)НшШ(cе + cе3) f.
При высоте фермы на опоре 880 мм, высоте плиты hпл, толщине двух стяжек 40 мм и толщине утеплителя (см. табл. 2.1) высота вертикальной части шатра, м, равна:
Нш = (880 + hпл + 40 + )/1000.
а) |
|
k5 |
+20,000 |
б) |
k5 |
+20,000 |
|
|
|
||||
|
|
k4 |
Отметка верха шатра здания |
|
|
|
|
|
|
|
|
|
|
|
ш |
|
|
|
|
|
W |
H |
k3 |
|
|
|
|
|
|
|
k4 |
|
||
|
|
|
|
|
|
|
|
|
k2 |
+10,000 |
ш |
k2 |
+10,000 |
|
|
|
H |
|
||
|
|
|
|
k3 |
|
|
|
|
|
|
W |
|
|
|
H |
k1 |
+5,000 |
|
k1 |
+5,000 |
|
|
|
||||
|
|
|
|
H |
|
|
|
|
kэ |
|
|
kэ |
|
|
|
|
0,000 |
|
|
0,000 |
Рис. 3.4. Изменение ветрового давления по высоте здания:
а — отметка верха колонны больше 10 м; б — отметка верха колонны не более 10 м
При определении нагрузки от стен необходимо учитывать следующее:
— если стеновое ограждение состоит из навесных панелей, то нужно учитывать нагрузку от стен с остеклением, приложенную в виде вертикальных сил с наружной стороны колонн;
24
— если стены самонесущие, то нагрузка от них передается на фундамент и в работе рамы не участвует.
В курсовом проекте можно принять самонесущие стены. Вычисленные значения нагрузок заносятся в табл. 3.3.
Таблица 3.3
Исходные данные для расчета рамы
|
|
Содержание (обозначение в программе «ask») |
Обозначение, |
Значение |
|
|
|
ед. измер. |
|
1. |
Число пролетов |
n |
|
|
2. |
Шаг колонн |
Ш, м |
|
|
3. |
Начальный модуль упругости бетона Еb·0,001 |
Еb·10–3, МПа |
|
|
4. |
Ширина сечения колонны b |
b, см |
|
|
5. |
Высота сечения надкрановой части колонны h |
hв, см |
|
|
6. |
Высота сечения подкрановой части колонны с |
hн, см |
|
|
7. |
Высота сечения ветви двухветвевой колонны d |
d, см |
|
|
8. |
Число отверстий в двухветвевой колонне |
nотв |
|
|
9. Расчетная высота колонны H |
Нр, м |
|
||
10. |
Высота надкрановой части колонны F |
Hв, м |
|
|
11. |
Превышение колонны над подкрановой балкой L |
L1, м |
|
|
12. |
Усилие от массы покрытия G |
G, кН |
|
|
13. |
Эксцентриситет приложения G относительно оси |
|
|
|
колонны надкрановой части е |
е, см |
|
||
14. |
Усилие от массы подкрановых балок Q |
Gп.б, кН |
|
|
15. |
Эксцентриситет приложения Q относительно оси |
|
|
|
колонны подкрановой части f |
f, см |
|
||
16. |
Усилие от массы колонны надкрановой части |
Gк.в, кН |
|
|
17. |
Усилие от массы колонны подкрановой части |
Gк.н, кН |
|
|
18. |
Усилие от снега на покрытие P |
S, кН |
|
|
19. |
Максимальное давление кранов Dmax |
Dmax, кН |
|
|
20. |
Минимальное давление кранов Dmin |
Dmin, кН |
|
|
21. |
Тормозное воздействие кранов |
Т, кН |
|
|
22. |
Давление ветра на шатер покрытия |
W, кН |
|
|
23. |
Активное давление ветра на колонну (с наветренной |
рн, кН/м |
|
|
стороны) |
|
|||
24. |
Пассивное давление ветра на колонну (с подветрен- |
р0, кН/м |
|
|
ной стороны) |
|
По программе «ask» получают расчетные усилия от различных вариантовзагруженийвчетырех расчетныхсеченияхколонны (1–1, 2–2 — надкрановая часть и 3–3, 4–4 — подкрановая часть) и невыгодные их сочетания для тех же сечений, определяющих следующие значения изгибающих моментов М, продольных сил N и поперечных сил Q:
25
—наибольший положительный момент Mmax и соответствующие ему N и Q;
—наибольший по абсолютной величине отрицательный момент Mmin и соответствующие ему N и Q;
—наибольшая продольная сила Nmax и соответствующие ей M
иQ.
4.РАСЧЕТ И КОНСТРУИРОВАНИЕ СТРОПИЛЬНОЙ ФЕРМЫ
Для армирования верхнего пояса и решетки фермы применяютарматуруклассаА400.Нормативноесопротивлениеарматуры растяжению Rs,n принимают потабл.5.7[4],расчетныесопротивления арматуры растяжению продольной Rs, поперечной Rsw и сжатию Rsс — по табл. 5.8 [4], значение модуля упругости арматуры Es при сжатии и растяжении — по п. 5.2.10 [4].
Стропильную ферму выполняют с предварительно напряженнымнижнимпоясомсканатнойнапрягаемойарматуройЖ15К1400 с площадью одного каната 1,416 см2. Нормативное сопротивление канатов растяжению Rs,n принимают по табл. 7 [5], расчетное сопротивление канатоврастяжению Rs —потабл.8 [5],значение модуляупругостиарматурныхканатовприсжатии ирастяжении
Es — по п. 2.2.2.6 [5].
Дляпредварительнонапряженныхконструкцийрекомендуется принимать класс бетона по прочности на сжатие не ниже В20. Передаточную прочность бетона к моменту его обжатия Rbp следует назначать согласно п. 2.1.1.5 [5] не менее 15 МПа, не менее 0,5В и не более 0,8В. Нормативные сопротивления бетона
Rb,n и Rbt,n принимают по табл. 5.1 [4], расчетные сопротивления бетона Rb и Rbt — по табл. 5.2 [4], а значение начального модуля
упругости бетонапри сжатии и растяженииЕb —по табл. 5.4 [4].
4.1. Статический расчет фермы
Сбор нагрузок на ферму приведен в табл. 4.1. Сосредоточенные узловые нагрузки:
—полная расчетная F = q∙3∙Ш, кН;
—длительная расчетная Fl = ql∙3∙Ш, кН;
—полная нормативная Fn = qn∙3∙Ш, кН;
—длительная нормативная Fnl = qnl∙3∙Ш, кН.
26
|
|
|
|
Таблица 4.1 |
|
Нагрузки на ферму |
|
|
|
|
|
|
|
|
|
Наименование нагрузки |
Нормативная |
f |
Расчетная |
|
нагрузка, кПа |
нагрузка, кПа |
||
1…6 — см. табл. 2.6 |
… |
|
… |
|
7. |
Собственный вес фермы (mф·10)/(LШ) = … |
… |
1,1 |
… |
|
Постоянная от покрытия 1…7 |
… (gn) |
|
…(gl) |
8. |
Снеговая длительная sl = s·0,5 |
…(sl·0,7) |
|
…(sl) |
|
Длительная 1…8 |
… (qnl) |
|
… (ql) |
9. |
Снеговая кратковременная sк = s·0,5 |
…(sк·0,7) |
|
…(sк) |
|
Полная 1…9 |
…(qn) |
|
…(q) |
Железобетоннаяфермасжесткими узлами являетсястатически неопределимой системой. Так как продольные усилия в поясах и решетке слабо зависят от жесткости узлов, продольные усилия в элементах фермы определяют в предположении шарнирного соединения в узлах. Влияние жесткости узлов на прочность сжатых элементов учитывают, уменьшая их расчетную длину, а на трещиностойкость и ширину раскрытия трещин растянутых элементов — вводя поправочные коэффициенты. Поскольку геометрическаясхемафермвсехтипоразмероводинакова, в статическом расчете удобно использовать единичные узловые нагрузки. Умножая усилия от единичных узловых нагрузокнасоответствующиеузловыенагрузки,получаемтаблицу проектных усилий в элементах фермы (см. табл. 4.2 и
рис. 4.1).
4.2. Расчет и конструирование нижнего растянутого пояса
Расчет нижнего предварительно напряженного растянутого пояса Ui сечением b h выполняют по наибольшему усилию N и соответственно Nl, Nn, Nnl (см. табл. 4.2) по прочности, образованию и раскрытию трещин.
Предельно допустимую ширину раскрытия трещин аcrc,ult для арматуры класса К1400 из условия сохранности арматуры со-
гласно п. 4.2.1.3 [4] принимают равной:
—0,2мм—припродолжительномраскрытиитрещин(аcrc,ult1);
—0,3 мм — при непродолжительном раскрытии трещин
(аcrc,ult2).
27
|
|
|
|
|
|
|
|
Таблица 4.2 |
|
|
|
|
Усилия в элементах ферм |
|
|
||||
|
|
|
|
|
|
|
|
|
|
|
Длина эле- |
|
|
Усилия в элементах ферм, кН |
|
||||
|
от единичных |
полные |
длитель- |
полные |
длительные |
||||
Элемент |
мента, см, |
узловых нагру- |
расчет- |
ные рас- |
норма- |
норматив- |
|||
при пролетах |
зок Ni |
при про- |
ные N |
четные Nl |
тивные |
ные Nnl |
|||
|
|
|
летах |
(Ni·F) |
(Ni·Fl) |
Nn (Ni·Fn) |
(Ni·Fnl) |
||
|
18 м |
24 м |
18 м |
|
24 м |
(F = …) |
(Fl = …) |
(Fn = …) |
(Fnl = …) |
|
|
|
|
|
Верхний пояс |
|
|
|
|
О1 |
322,4 |
328,7 |
–5,492 |
|
–7,433 |
… |
… |
… |
… |
О2 |
302,0 |
303,7 |
–5,417 |
|
–7,436 |
… |
… |
… |
… |
О3 |
301,0 |
301,0 |
–5,274 |
|
–7,126 |
… |
… |
… |
… |
О4 |
— |
301,0 |
— |
|
–7,956 |
… |
… |
… |
… |
|
|
|
|
|
Нижний пояс |
|
|
|
|
U1 |
580,0 |
580,0 |
+4,887 |
|
+6,556 |
… |
… |
… |
… |
U2 |
600,0 |
600,0 |
+5,332 |
|
+8,109 |
… |
… |
… |
… |
|
|
|
|
|
Раскосы |
|
|
|
|
D1 |
327,7 |
329,7 |
+0,415 |
|
+0,618 |
… |
… |
… |
… |
D2 |
387,3 |
403,6 |
–0,096 |
|
–1,316 |
… |
… |
… |
… |
D3 |
— |
403,6 |
— |
|
–0,241 |
… |
… |
… |
… |
|
|
|
|
|
Стойки |
|
|
|
|
V1 |
220,0 |
245,0 |
–0,124 |
|
+0,615 |
… |
… |
… |
… |
V2 |
— |
295,0 |
— |
|
+0,321 |
… |
… |
… |
… |
а) |
О3 |
О'3 |
|
О'2 |
|
|
|||
|
О2 |
|
V1 |
|
V'1 |
|
О'1 |
|
|
|
|
|
|
|
|||||
|
О1 D1 |
|
|
|
|
|
|||
|
|
|
D2 |
D'2 |
|
D'1 |
|
||
|
U1 |
U2 |
|
|
U'1 |
|
|
||
|
|
|
|
18 000 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
б) |
О2 |
О3 |
|
О4 |
О'4 |
О'3 |
О'2 |
||
О1 |
V1 |
|
|
|
V2 |
|
V'1 |
||
D |
D2 |
D3 |
D'2 |
О'1 |
|||||
|
1 |
|
D'3 |
|
D'1 |
||||
|
U1 |
|
U2 |
24000 |
U'2 |
|
U'1 |

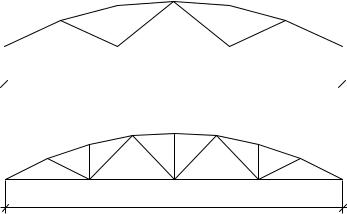

Рис. 4.1. Схемы ферм пролетами 18 (а) и 24 м (б)
28
4.2.1. Расчет по прочности
Требуемуюплощадь сечения растянутой напрягаемойарматуры определяют из условия обеспечения прочности по формуле
Aтрsp = N/Rs.
При этом количество канатов (не менее 4) равно:
n = Aspтр/1,416 с площадью Asр = 1,416n > Aтрsр.
Канаты следует размещать в сечении симметрично и как можно ближе к наружным граням сечения в плоскости фермы. При этом минимальное расстояние между центрами канатов —
50 мм.
4.2.2. Предварительные напряжения арматуры
Натяжение канатов выполняют механическим способом на упоры стенда с расстоянием между наружными гранями упоров l = L + 1 м, где L — пролет фермы, м.
Предварительные напряжения арматурных канатов sp со-
гласно п. 2.2.3.1 [5] принимают не более 0,8Rs,n ( sp < 0,8Rs,n). Потери предварительного напряжения в арматуре при меха-
ническом способе натяжения определяют согласно п.п. 2.2.3.3… 2.2.3.8 [5], которые подразделяются на первые и вторые.
Первыепотерипредварительногонапряженияарматурывклю-
чают в себя: |
|
1) потери от релаксации напряжений арматуры |
|
sp1 = (0,22 sp/Rs,n – 0,1) sp; |
(4.1) |
2) потери от температурного перепада t, который определяется как разность температурнатянутой арматуры в зоне нагрева и устройства, воспринимающего усилия натяжения при нагреве бетона, принимают равными:
sp2 = 1,25 t,
где t допускается принимать равным 65 °C;
3) потери от деформации анкеров натяжных устройств
sp4 = l/lЕs,
где l — обжатие анкеров или смещение стержня в зажимах анкеров, которое допускается принимать равным 0,002 м; l — расстояние между наружными гранями упоров, м.
Первые потери составляют:
sp(1) = sp1 + sp2 + sp4.
29
Предварительное напряжение арматуры с учетом первых потерь определяется по формуле
sp(1) = sp – sp(1).
Усилие предварительного обжатия бетона с учетом первых потерь равно:
Р(1) = sp(1)Asр.
Вторыепотерипредварительногонапряженияарматурывключают в себя:
4) потери от усадки бетона
sp5 = b,shЕs,
где b,sh — деформации усадки бетона, значения которых можно приближенно принимать в зависимости от класса бетона равными:
— 0,0002 — для бетона классов В35 |
и ниже; |
|
— 0,00025 — для бетона класса В40; |
|
|
— 0,0003 — для бетона классов В45 |
и выше; |
|
5) потери от ползучести бетона |
|
|
sp6 = (0,8 b,cr bp)/(1 + sp(1 + 0,8 b,cr)), |
(4.2) |
где b,cr — коэффициент ползучести бетона, определяемый по табл. 5.5 [4] в зависимости от класса бетона по прочности на сжатиеи относительной влажностиокружающейсреды, которую в курсовом проекте принимают равной 40…75 %;
= Еs/Еb;
bp — напряжения в бетоне на уровне центра тяжести напря-
гаемой арматуры, определяемые по формуле |
|
bp = Р(1)/Ared 0,9Rbp, |
(4.3) |
где Rbp—передаточная прочность бетонак моменту его обжатия; Ared — площадь приведенного сечения нижнего пояса, которую вычисляют по формуле
Ared = bh + Asр Es/Eb;
sp — коэффициент армирования, равный Аsp/А, где А и Аsp
— площади поперечного сечения соответственно элемента и напрягаемой арматуры.
Если условие (4.3) не выполнится, необходимо уменьшить sp и вернуться к формуле (4.1).
Полные значения первых и вторых потерь предварительного напряжения арматуры определяют по формуле
sp(2) = sp(1) + sp5 + sp6
и принимают не менее 100 МПа.
30
