ГЛАВА 3. ПРОЕЦИРОВАНИЕ ПРЯМОЙ

Прямая в пространстве может быть задана:

двумя точками, принадлежащими этой прямой;

одной точкой, принадлежащей данной прямой, и ее направлением. В первом случае задаются координаты двух заданных точек, во вто-

ром – координаты одной точки и направление прямой. Прямая на чертеже может быть задана (рис. 3.1):

двумя ее проекциями, не совпадающими с линией связи;

проекциями двух точек.

а) б) Рис. 3.1. Задание прямой на чертеже:

а– ее проекциями; б – проекциями двух точек

3.1.ПРИНАДЛЕЖНОСТЬ ТОЧКИ ПРЯМОЙ

Точка принадлежит прямой, если ее проекции принадлежат одноименным проекциям прямой (рис. 3.2).

а) б)

Рис. 3.2. Точка на прямой: а – модель; б – эпюр

21

3.2. КЛАССИФИКАЦИЯ ПРЯМЫХ ПО ПОЛОЖЕНИЮ ОТНОСИТЕЛЬНО ПЛОСКОСТЕЙ ПРОЕКЦИЙ

Прямая в пространстве может быть расположена произвольно. Рассмотрим различные положения прямой относительно плоско-

стей проекций П1, П2 и П3 (рис. 3.3).

ПРЯМЫЕ ЛИНИИ

Прямые

Прямые

общего положения

частного положения

Прямые

Прямые

уровня

проецирующие

Горизонталь

Фронталь

Профильная прямая

Горизонтальнопроецирующая прямая

Фронтальнопроецирующая прямая

Профильнопроецирующая прямая

Рис. 3.3. Классификация прямых по положению относительно плоскостей проекций

Прямая общего положения – прямая не параллельная ни одной из плоскостей проекций П1, П2, П3 (табл.3.1). Все точки прямой имеют различные координаты Х, Y, Z, и ее проекции не параллельны осям проекций Х, Y, Z.

Прямые частного положения – это прямые, которые либо параллельны (табл. 3.2), либо перпендикулярны одной из плоскостей проекций

(табл. 3.3).

22

Прямые уровня – это прямые, параллельные какой-либо плоскости проекций.

В начертательной геометрии различают три прямые уровня: гори-

зонталь, фронталь и профильную прямую (табл. 3.2).

Отрезок прямой, параллельной плоскости проекции, проецируется на данную плоскость без искажения (в натуральную величину), углы наклона этой прямой к плоскостям проекций проецируются также в натуральную величину на эту плоскость.

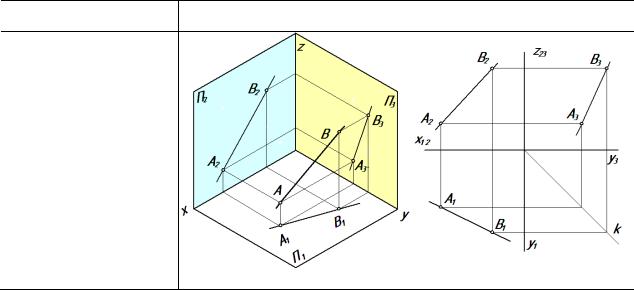

Таблица 3.1. Прямые общего положения

Определение

Модель

и

комплексный чертеж

Прямая общего поло-

жения – прямая, не параллельная ни одной из плоскостей проекций:

•AB – прямая в пространстве;

•A1B1 – горизонтальная проекция прямой;

•A2B2 – фронтальная проекция прямой;

•A3B3 – профильная проекция прямой

Проецирующие прямые – это прямые, расположенные перпендикулярно к какой-либо плоскости проекций П1 / П2 / П3.

Различают три основные проецирующие прямые: горизонтальнопроецирующую, фронтально-проецирующую и профильно-проеци- рующую.

Прямая проецируется в виде точки на ту плоскость проекций к которой перпендикулярна. Эта проекция называется вырожденной и обладает собирательным свойством. Две другие проекции прямой параллельны осям и равны натуральной величине отрезка (табл. 3.3).

Данные сравнительного анализа изображений прямых на комплексном чертеже (табл. 3.1 – 3.3) приведены в табл. 3.4.

23

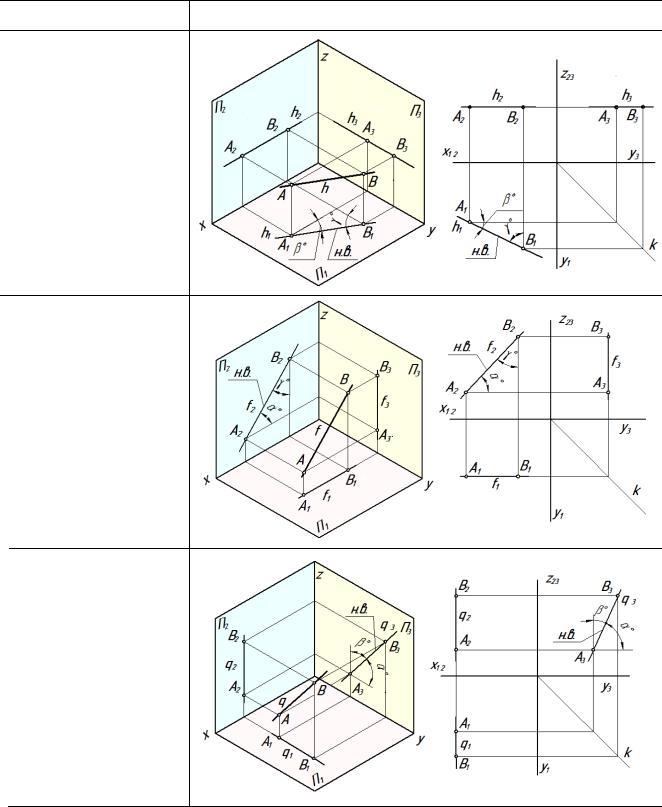

Таблица 3.2. Прямые уровня

Определение

Модель

и

комплексный чертеж

Горизонталь h пря-

мая, параллельная горизонтальной плоскости проекций П1:

A2B2 || ОХ;

A3B3 || Y;

A1B1 – натуральная ве-

личина отрезка;

α =0 – угол наклона к плоскости П1;

– угол наклона к П2;

– угол наклона к П3.

Фронталь f прямая,

параллельная фронтальной плоскости П2:

A1B1 || ОХ;

A2B2 – натуральная величина;

А3B3 || Z;

α – угол наклона к

плоскости П1;

=0 – угол наклона к плоскости П2;

– угол наклона к плоскости П3.

Профильная прямая q прямая, параллельная профильной плос-

кости П 3: A2B2 || Z; A1B1 || Y;

A3B3 – натуральная величина отрезка,

α – угол наклона к плоскости П1;

– угол наклона к плоскости П2;

=0 – угол наклона к плоскости П3.

24

Таблица 3.3. Проецирующие прямые

Определение

Модель

и

комплексный чертеж

Горизонтальнопроецирующая прямая

прямая, перпендикулярная к плоскости П1:

AB П1 и AB || П2 и

AB || П3;

A2B2 и А3В3 – натуральные величины от-

резка АВ;

• на плоскость П1 отрезок АВ проецируется в точку А1 В1

Фронтальнопроецирующая прямая

прямая, перпендикулярная к плоскости П2:

AB || П1 и AB П2 и

AB || П3;

А1В1 и А3В3 – натуральные величины от-

резка АВ;

• на плоскость П2 отрезок проецируется в точку А2В2

Профильнопроецирующая прямая

прямая, перпендикулярная к плоскости П 3:

AB || П1 и AB || П2 и AB П3;

А1В1 и А2В2 – натуральные величины от-

резка АВ;

• на плоскость П3 отрезок проецируется в точку А3В3

25

Таблица 3.4. Анализ изображений прямых на комплексном чертеже





Расположение



Наличие

Наличие

Наличие





в пространстве

Расположение

вырожденной

н.в. углов



Прямые

н.в.



относительно

на чертеже

проекции

наклона к





отрезка





П1 / П2 / П3



(точки)

П1/ П2/ П3



Общего

Произвольно

Все проекции –

Нет

Нет

Нет



положения

под углом к осям

















Одна проекция –









Уровня

Параллельно

под углом к осям,

Нет

Есть

Есть



две проекции–



















параллельны оси



























Две проекции –













параллельны оси,









Проецирующие

Перпендикулярно

Есть

Есть

Есть







одна проекция –

























точка







3.3. СЛЕДЫ ПРЯМОЙ

Следом прямой называется точка пересечения прямой с плоскостью проекции.

Горизонтальным следом прямой называют точку пересечения прямой с горизонтальной плоскостью проекций (рис. 3.4). Горизонтальный след обозначают буквой Н. При этом координата Z точки Н равна нулю. Следовательно, для нахождения горизонтального следа прямой на ней определяют точку Н с нулевой координатой Z.

Фронтальным следом прямой называют точку пересечения прямой с фронтальной плоскостью проекции (рис. 3.4). Обозначают фронтальный след буквой F. Координата Y точки F равна нулю. Следовательно, для нахождения фронтального следа F прямой на ней определяют точку, имеющую нулевую координату Y.

Профильным следом прямой называют точку пересечения прямой с профильной плоскостью проекции. Обозначают профильный след буквой Р. Координата X точки Р равна нулю. Пересекая плоскости проекции, прямая переходит из одной четверти пространства в другую.

Линия общего положения может пройти через три четверти пространства; линия уровня и проецирующая линия — через две четверти.

Следы прямой являются границами перехода прямой из одной четверти в другу (рис. 3.4).

26

а) б) Рис. 3.2. Следы прямой: а – модель; б – эпюр

Рассмотрим решение задач по изучаемой теме.

Задача 1.

Определить точки, принадлежащие прямой l.

Решение:



Точки С и L принадлежат прямой l,

Точка К принадлежат прямой l,

так как С2 l2 , С1 l1 и

так как К2 l2 , К1 l1

L2 l2 , L1 l1



27

Задача 2.

Определить следы прямой l и четверти, через которые она проходит. Решение:

Точка F - фронтальный след прямой l, так как F1 х12

Точка H - горизонтальный след прямой l, так как Н2 х12

Задача 2.

Построить чертежи прямых, проходящих через точки А, С, Е, G, К, достроив еще одну точку на каждой прямой:

а) l через точки A и B (B правее, выше и дальше точки А); б) d через точки C и D (D правее и ближе точки C);

в) k через точки E и F (F левее и ниже точки Е); г) р через точки G и H (H выше и ближе точки G); д) m через точки K и L (L правее точки K).

Определить положение прямых относительно плоскостей проекций. Дано: а) б)

в)

г)

д)

28

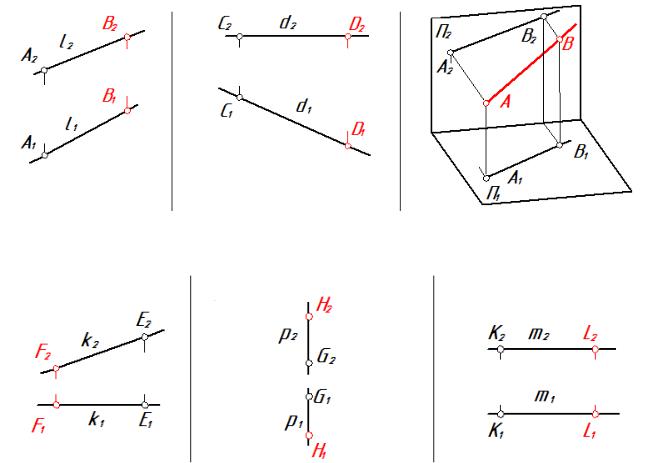

Решение:

а)

б)

в)

г)

д)

Прямая l – общего положения, прямая d – горизонталь, прямая k – фронталь,

прямая p – профильная,

прямая m – профильно-проецирующая прямая.

Задача 3.

Найти недостающие проекции точек. Через данные точки провести прямые АВ, CD, EF, MN, KL, PQ, RS и TU относительно плоскостей проекций

29

Дано:

30
