Приложение И
(обязательное)
Нормы проектирования цехов по производству изделий кассетным способом [3]
Наименование |
Единица |
Численное |
показателя |
измерения |
значение |
1. Количество отсеков в кассете |
|
|
при изготовлении панелей |
шт. |
8...14 |
|
|
|
2. Максимальная продолжительность |
|
|
операций для 10-отсечной кассеты: |
|
|
распалубка (разборка кассеты |
|
|
и извлечение изделий) |
мин. |
60 |
подготовка кассеты (чистка, смазка, |
|
|
установка арматуры и закладных |
|
|
деталей, сборка кассеты) |
мин. |
120 |
укладка и уплотнение бетонной |
|
|
смеси вибрированием |
мин. |
60 |
|
|
|
3. Среднее количество оборотов кассет |
оборот |
Определяется по |
в сутки при двухсменном |
|
циклограмме рабо- |
формовании |
|
ты кассет в зависи- |
|
|
|
|
|
мости от длитель- |
|
|
ности формования и |
|
|
тепловой обработ- |
|
|
ки, количества кас- |
|
|
сет в пролете и др. |
|
|
факторов, но не ме- |
|
|
нее одного оборота |
|
|
в сутки |
|
|
|
11
Продолжение приложения И
4. Площадь для текущего ремонта |
|
|
кассет на один пролет: |
|
|
при количестве кассет до 5 |
м2 |
до 50 |
при количестве кассет более 5 |
м2 |
до 100 |
|
|
|
Примечание: 1. При изготовлении конструкций для сейсмических условий максимальная продолжительность операций увеличивается на 20 мин.
2. При применении кассет с другим количеством отсеков к нормам (пункты 1 и 2 таблицы) вводятся коэффициенты:
для 8-отсечной кассеты |
- |
0,8 |
для 12-отсечной кассеты |
- |
1,2 |
для 14-отсечной кассеты |
- |
1,4 |
|
|
|
|
|
12 |
|
|
|
|
|
|
|
|
|
Приложение К |
|
|
|
|
||
|
|
|
|
(справочное) |
|
|
|
|
||
|

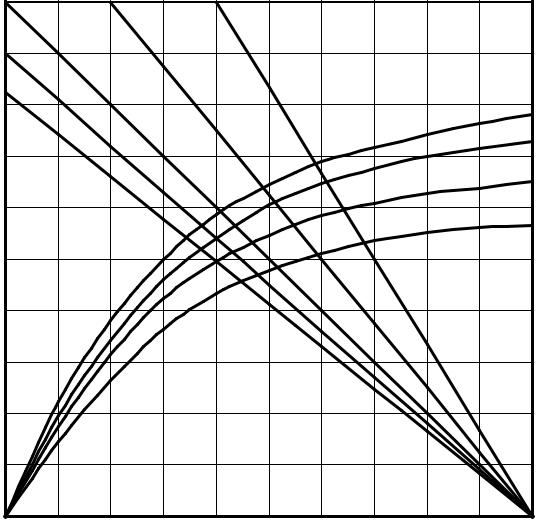

Номограмма для определения удельного тепловыделения |
|
||||||||
|
|
|
|
цемента (qэ) [2] |
|
|
|
|
||
|
|
Удельное тепловыделение qэ, |
КДж/кг |
|
|
|||||
420 |
377 |
335 |
293 |
251 |
209 |
168 |
126 |
84 |
42 |
0 |
|
Мц=550 |
|
|
|
Мц=300 |
|
|
|
|
|
|
|
|
|
|
|
|
|
В/Ц=0,6 |
||
|
|
|
|
|
|
|
|
|
||
|
|
|
|
Мц=400 |
|
|
|
В/Ц=0,5 |
||
Мц=600 |
|
Мц=500 |
|
|
|
|
|
|||
|
|
|
|
|
|
|
|
|||
|
|
|
|
|
|
|
|
|
В/Ц=0,4 |
|
|
|
|
|
|
|
|
|
|
В/Ц=0,3 |
|
0 |
100 |
200 |
300 |
400 |
500 |
600 |
700 |
800 |
900 |
1000 |
|
|
|
Ч и с л о г р а д у с о - ч а с о в |
|
|
|
13
Приложение Л
(справочное)
Аналитический метод определения удельного тепловыделения цемента
qэ |
= 1,85 × Qэ28 × ( В / Ц )0 ,44 × ( 1 − а × е− b ×θ ) |
|||
где θ |
- число градусо-часов, полученных бетоном при тепловой |
|||
|
обработке. Определяется по формулам (47) и (51) |
|||
|
|
методических указаний "Ямные пропарочные камеры". |
||
a и b |
- постоянные коэффициенты, определяемые из следую- |
|||
|
|
щих соотношений: |
|
|
при |
0 ≤ θ ≤ 375 |
a = 1,00 |
b = 0,0015; |
|
при |
375 ≤ θ ≤ 2000 |
a = 0,666 |
b = 0,0004; |
е - основание натуральных логарифмов.
Qэ28 - тепловыделение 1 кг цемента при 28-суточном твердении в нормальных температурно-влажностных условиях.
Определяется по нижеприведенной таблице;
Марка цемента |
600 |
550 |
500 |
400 |
300 |
QЭ28 в КДж/кг |
502 |
461 |
419 |
335 |
251 |
14
Приложение М
(справочное)
Пример определения тепловыделения бетона при тепловой обработке аналитическим методом
Исходные данные: |
|
|
1. |
Расход цемента на 1 м3 бетона (Ц), кг ............................ |
250 |
2. |
Марка цемента ............................................................... |
М400 |
3. |
Продолжительность подъема температуры |
|
|
в кассете (τ1), ч ....................... |
2 |
4. |
Продолжительность изотермической |
|
|
выдержки(τ2), ч ...................... |
4 |
5. |
Начальная температура бетона (tб), °С ........................ |
15 |
6. |
Температура бетона в период изотермической |
|
|
выдержки (tс), °С ............................ |
95 |
Определить тепловыделение 1 м3 бетона на каждой стадии, а также |
||
тепловыделение бетона за весь период тепловой обработки. |
|
РЕ Ш Е Н И Е
1.Тепловыделение бетона за весь период тепловой обработки
1.1.Число градусо-часов (град-час), получаемых бетоном за
весь период тепловой обработки определяется по формуле
θ 1+2 = |
tб + t с |
× τ1 + t c × τ |
2 |
= |
15 + |
95 |
× 2 + 95 × 4 = 490 |
|
|
|
|||||
2 |
|
|
2 |
|
|
1.2. Тепловыделение 1 кг цемента (q1э+ 2 ) за весь период тепло-
вой обработки определяется по формуле Л.1 приложения Л настоящих "Методических указаний"
q |
1+ 2 |
= 1,85 × Q |
|
|
0,44 |
|
− а × b |
− b ×θ 1+ 2 |
|
э28 |
× В |
|
× 1 |
, КДж/кг |
|||
|
э |
|
|
Ц |
|
|
|
где Q Э28 - тепловыделение 1 кг цемента при 28-суточном твердении в нормальных температурно-влажностных условиях. По таблице приложения Л настоящих "Методических указаний" Q Э28=335 КДж/кг;
а и b - постоянные коэффициенты, величина которых зависит от числа градусо-часов, получаемых бетоном на данной стадии тепловой обработки. По приложению Л настоящих "Методических указаний" при θ=490 град-час a=0,666 и b=0,0004;
е - основание натуральных логарифмов.
15
qэ1+2 = 1,85 × 335 × 0,60,44 × (1 − 0,666 × 2,7183−0,0004×490 ) = 224 КДж
1.3. Тепловыделение 1 м3 |
бетона за весь период тепловой обра- |
|
ботки определится по формуле |
|
|
Q1+2 |
= Ц × q1+2 |
= 250 × 224 = 56000 КДж |
Э |
Э |
|
2.Тепловыделение бетона на стадии подъема температуры
2.1.Число градусо-часов (град-час), получаемых бетоном за стадию подъема температуры определяется по формуле
θ 1 = |
tб + tс |
× τ1 |
= |
15 + |
95 |
× 2 = 110 град-час. |
|
|
|
||||
2 |
|
2 |
|
|
2.2. Тепловыделение 1 кг цемента (q1э ) на первой стадии (стадии
подъема температуры) определяется по формуле Л.1 приложения Л настоящих "Методических указаний"
q |
1 |
= 1,85 × Q |
|
|
0,44 |
|
1 |
− а × b |
− b ×θ 1 |
э |
э28 |
× В |
|
× |
|
||||
|
|
|
Ц |
|
|
|
|
||
При марке цемента М400 |
Q Э28=335 КДж/кг; |
|
|||||||
При θ=110 град-час a=1,0 и b=0,0015; |
|
|
q1э = 1,85 × 335 × 0,60,44 × (1 − 1 × 2,7183− 0,0015×110 ) = 75,3 КДж
2.3. Тепловыделение 1 м3 бетона на первой стадии тепловой обработки определится по формуле
Q1 |
= Ц × q |
1 |
= 250 × 75,3 = 18825 КДж |
Э |
|
Э |
|
3.Тепловыделение бетона на стадии изотермической выдержки
3.1.Тепловыделение 1 кг цемента на стадии изотермической выдержки определится следующим образом:
q |
2 |
= q |
1+ 2 |
− q |
1 |
= 224 − 75,3 = 148,7 КДж / кг |
|
Э |
|
Э |
|
Э |
|
3.2. Тепловыделение 1 м3 бетона на стадии изотермической выдержки определится по формуле
Q2 |
= Ц × q |
2 |
= 250 × 148,7 = 37175 КДж |
Э |
|
Э |
|
Приложение Н
(справочное)
Характеристика кассетных установок [7]
Наименование |
|
Численное значение для кассетной установки марки |
|
|
|||
показателя |
СМЖ-253 |
СМЖ-3212 |
СМЖ-3222 |
СМЖ-3302 |
СМЖ-3312 |
СМЖ-3322 |
|
Размеры изделия, м |
7,2х3,55х0,12 |
6х3х0,12 |
6х3,4х0,05 |
7,2х3х0,16 |
6х3х0,12 |
6х2,7х0,06 |
|
Число отсеков |
12 |
12 |
14 |
10...12 |
12 |
14 |
16 |
Число вибраторов |
24 |
12 |
28 |
10...12 |
12 |
14 |
|
Установленная мощность, кВт |
9,6 |
4,8 |
11,2 |
4 |
4,8 |
5,6 |
|
Габаритные размеры, м |
9,52х3,86х4,73 |
8,32х4,07х4,27 |
8,32х3,25х4.73 |
9,52х4.09х4,27 |
8,32х4,09х4,27 |
8,32х4,09х4,27 |
|
Масса, т |
119,66 |
102,72 |
127,98 |
102,55 |
102,54 |
111,2 |
|
Приложение П
(справочное)
Характеристика машин для распалубки и сборки кассетных установок [7]
Наименование |
|
Численное значение для кассетной установки марки |
|
|
|||
показателя |
СМЖ-20А |
СМЖ-21А |
СМЖ-252Б |
СМЖ-3221Б |
СМЖ-3301Б |
СМЖ-3311Б |
|
Максимальные размеры |
|
|
|
|
|
|
|
кассет, м |
7,05х2,41х3,55 |
7,05х2,41х3,03 |
9,52х3,86х4,73 |
8,14х3,17х4,47 |
9,52х4,09х4,27 |
8,14х3,31х4,01 |
|
Максимальное перемещение |
|
|
|
|
|
|
|
стенки, см |
85±5 |
85±5 |
85±5 |
85±5 |
85±5 |
85±5 |
17 |
Продолжительность |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
перемещения стенки, с |
60 |
60 |
60 |
60 |
60 |
60 |
|
Установленная мощность, |
|
|
|
|
|
|
|
кВт |
7,5 |
7,5 |
4 |
4 |
4 |
4 |
|
Габаритные размеры, м |
7,13х5,74х2,89 |
7,13х5,74х2,37 |
9,10х6,72х3,21 |
7,90х7,50х3,15 |
8,98х6,84х3,13 |
7,78х6,52х3,08 |
|
Масса, т |
13,45 |
12,8 |
25,0 |
12,5 |
26,1 |
20,2 |
|
18
Приложение Р Кафедра строительных материалов
Теплотехнический расчёт кассеты для изготовления изделий из тяжёлого бетона
Учебная программа. Составитель Н.М. Коннов.
Таблица … .. Исходные данные для теплотехнического расчёта
|
Наименование |
|
Обозна- |
Численное |
||
|
показателя |
|
чение |
значение |
||
|
1 |
|
|
|
2 |
3 |
|
А. Характеристики изделий, формуемых в кассете |
|
|
|
|
|
1. Масса крупного заполнителя в 1 м3 бетона, кг |
|
|
|
Гр |
1250 |
|
2. Масса мелкого заполнителя в 1 м3 бетона, кг |
|
|
|
П |
650 |
|
3. Масса воды в 1 м3 бетона, л |
|
|
|
В |
220 |
|
4. Масса цемента в 1 м3 бетона, кг |
|
|
|
Ц |
350 |
|
5. Марка цемента |
|
|
Мц |
400 |
||
6. Водоцементное отношение бетона |
|
В/Ц |
0.7 |
|||
7. Масса арматуры, кг, приходящейся на 1 м3 бетона |
|
Gа |
50 |
|||
8. Длина изделия (или суммарная длина всех изд., |
форм. в отсеке), м |
|
|
Lи |
5.62 |
|
9. Высота изделия , м |
|
|
|
Ни |
2.57 |
|
10. |
Толщина изделия , м |
|
|
|
Bи |
0.14 |
11. |
Объем бет. в изделии (или суммарн. объем изд., |
форм. в отсеке), |
|
|
|
|
м3 |
|
|
|
|
Vби |
2.02 |
|
Б. Характеристики кассетной установки |
|
|
|
|
|
12. |
Длина формовочного отсека (для принятой типовой кассеты), м |
|
|
LО |
7.2 |
|
13. |
Высота формовочного отсека (для принят. типовой кассеты), м |
|
НО |
3 |
||
14. |
Ширина формовочного отсека (равна толщине изделия), м |
|
|
ВО |
0.14 |
|
15. |
Число формовочных отсеков в кассете, шт |
|
Nкасф.о. |
10 |
||
16. |
Объем бетона, формуемого в кассете, м3 |
|
Vбкас |
20.2 |
||
17. |
Масса кассетной установки, кг |
|
Gкас |
110000 |
||
18. |
Масса распалубочной машины, кг |
|
Gр.м. |
20000 |
||
19. |
Толщина слоя теплоизоляции кассеты, м |
|
|
|
dи |
0.1 |
20. |
Средняя плотность материала теплоизоляции, кг/м3 |
|
|
Ри |
150 |
|
21. |
Длина пакета тепловых и формовочных отсеков, м |
|
|
L |
7.7 |
|
22. |
Ширина пакета тепловых и формовочных отсеков, м |
|
|
B |
2.596 |
|
23. |
Высота пакета тепловых и формовочных отсеков, м |
|
|
H |
3.25 |
|
|
В. Температурные характеристики |
|
|
|
|
|
24. |
Температура воздуха в цехе, оС |
|
|
|
tос |
17 |
25. |
Начальная температура бетона, оС |
|
|
|
tб |
15 |
26. |
Температура изотермической выдержки, |
|
|
|
tс |
95 |
27. |
Начальная температура металла кассеты, оС |
|
|
tкас |
17 |
|
28. |
Средн. температ. теплоизол. на изотермической выдержке, оС |
|
|
t1 |
45 |
|
29. |
Температура наружной поверхности изоляции, |
о |
t |
//из |
25 |
|
С |
ст |
|||||
30. |
|
о |
t |
//вер |
95 |
|
Температура верхней неизолированной поверхности, С |
|
ст |
||||
31. |
Температура нижней неизолированной поверхности, оС |
t//нижст |
95 |
|||
32. |
|
о |
t |
//бок |
95 |
|
Температура боковой неизолированной поверхности, С |
|
ст |
||||
|
Г. Характеристики режима тепловой обработки |
|
|
|
|
|
33. |
Продолжительность предварительной выдержки, ч |
|
|
tпв |
2 |
|
34. |
Продолжительность подъема температуры, ч |
|
|
tпод |
2 |
19
Продолжение приложения Р
Продолжение таблицы ….
35. |
Продолжительность изотермической выдержки, ч |
|
|
tиз |
5 |
|||
36. |
Продолжительность стадии охлаждения, ч |
|
|
|
tохл |
3 |
||
37. |
Скрытая теплота парообразования при средней |
|
|
|
|
|||
|
температуре за стадию нагрева, КДж/кг |
|
|
r1 |
2370 |
|||
Д. Теплофизические характеристики водяного пара и конденсата |
|
|
||||||
|
|
|
|
|
|
|
||
38. |
Скрытая теплота парообразования при температуре |
|
|
|
|
|||
|
изотермической выдержки, КДж/кг |
|
|
r2 |
2268 |
|||
39. |
Теплосодержание конденсата при средней темпера- |
|
|
i/1 |
|
|||
|
туре за стадию нагрева, КДж/кг |
|
|
230 |
||||
40. |
Теплосодержание конденсата при температуре |
|
|
i/2 |
|
|||
|
изотермической выдержки, КДж/кг |
|
|
398 |
||||
|
Е. |
Прочие исходные данные |
|
|
|
|
||
41 Коэффициент, учитывающий прочие потери |
|
|
|
м |
0.15 |
|||
42. |
Принятое в расчете количество кассет, шт |
|
|
|
Nфкас |
6 |
||
43. |
Годовая программа цеха, м3/год |
|
|
|
Пгод |
39500 |
||
44. |
Коэффициент излучения боковой изолированной поверхности |
С |
5.52 |
|||||
45. |
Коэффициент излучения верхней неизолированной поверхн. |
С |
4.98 |
|||||
46. |
Коэффициент излучения боковой неизолированной поверхн. |
С |
5.52 |
|||||
47. |
Коэффициент излучения нижней неизолированной поверхн. |
С |
5.52 |
|||||
48. |
Удельная теплоемкость металла, КДж/кг*оС |
|
|
См |
0.482 |
|||
49. |
Удельная теплоемкость материала теплоизоляции, КДж/кг*оС |
Сиз |
0.837 |
|||||
50. |
Удельн. теплоемкость сухих составляющих бетона, КДж/кг*оС |
Ств |
0.837 |
|||||
51. |
Удельн. теплоемкость воды, КДж/кг*оС |
|
|
|
Св |
4.187 |
||
52. |
Удельн. теплоемкость воздуха, КДж/кг*оС |
|
|
|
Свозд |
1.015 |
||
53. |
Истинная плотность воздуха при 20 оС, кг/м3 |
|
|
Рвозд |
1.104 |
|||
Таблица ... - Тепловой баланс кассеты |
|
|
|
|
|
|||
|
|
|
|
|
Ч и с л е н н о е з н а ч е н и е |
|||
Н а и м е н о в а н и е |
п о к а з а т е л я |
|
1 стадия |
|
2 стадия |
за обе |
|
|
|
|
стадии |
% |
|||||
|
|
|
|
КДж |
|
КДж |
КДж |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
А. Расход тепла |
|
|
|
|
|
||
1. Нагрев изделий |
|
|
226279.2 |
|
0.0 |
226279.2 |
29.645 |
|
2. Нагрев кассеты |
|
|
212175.4 |
|
0.0 |
212175.4 |
27.797 |
|
3. Расход тепла на нагрев теплоизоляц. |
|
5.8 |
|
0.0 |
5.8 |
0.001 |
||
4. |
Расход тепла на нагр. воздуха в |
|
|
|
|
|
|
|
|
|
тепловых отсеках |
|
77.8 |
|
0.0 |
77.8 |
0.010 |
5. Компенсация теплопотерь с поверхностей |
|
|
|
|
|
|
||
|
тепловых и формов. отсеков |
|
10476.1 |
|
26190.2 |
36666.3 |
4.804 |
|
6. Расх. тепла на испар. воды из бетона |
|
63592.62 |
|
61774.7 |
125367.3 |
16.424 |
||
7. Компенсация теплопотерь с уходящим |
|
|
|
|
|
|
||
|
|
конденсатом |
|
49746.7 |
|
15436.5 |
65183.2 |
8.540 |
8. Прочие расходы тепла |
|
84353.1 |
|
13194.7 |
97547.8 |
12.780 |
||
|
И Т О Г О |
|
|
646706.7 |
|
116596.2 |
763302.9 |
100.000 |
|
Б. Приход тепла |
|
|
|
|
|
|
|
1. Тепло экзотермии цемента |
|
28690 |
|
60164.74 |
88854.74 |
11.641 |
||
1. Тепло, приносимое паром |
|
618016.7 |
|
56431.5 |
674448.2 |
88.359 |
||
|
И Т О Г О |
|
|
646706.7 |
|
116596.2 |
763302.9 |
100.000 |
