Т а б л и ц а 4
Измеряемый газ, |
|
Kmv, мг/ppm |
|
хим. формула |
|
|
|
|
|
|
|
СО |
|
1.26 |
|
|
|
|
|
NO |
|
1.34 |
|
NO2 |
|
2.05 |
|
SO2 |
|
2.93 |
|
H2S |
|
1.52 |
|
СH4 |
|
0,72 |
|
С3H8 |
|
2,05 |
|
Экспериментальная часть |
|||
Целью данной работы является |
определение продуктов |
||
сгорания некоторых видов топлив с помощью газоанализатора ДАГ – 510.
Включить прибор нажатием клавиши
длительностью около одной секунды

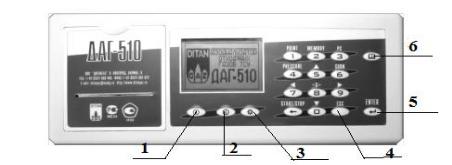

Рис. 3. Внешний вид газоанализатора ДАГ 510, лицевая панель.
где:
1 - включение и выключение прибора.
2 - вывод краткой справочной информации, содержащей рекомендации по текущему режиму работы прибора.
3 - включение и выключение подсветки дисплея.
21
4 - выход из текущего режима, меню, отказ от редактирования без сохранения изменений, прерывание вывода протокола измерения на принтер.
5 - ввод строки, подтверждение ввода величины.
6 - вывод подменю в измерительных режимах и при работе с памятью, открытие для редактирования справочников объектов измерения и типов сжигаемого топлива.
Клавиши с цифрами от 0 до 9 производят выбор пункта меню, ввод числового значения при редактировании. В режиме измерения и при редактировании эти клавиши имеют дополнительное назначение в соответствии с символами, находящимися над клавишами.
Нажатием клавиши с цифрой 8 (<X>) в измерительных режимах производится усреднение результатов измерения для снижения нестабильности показаний.
Клавиша (START/STOP) приостанавливает обновление результатов в измерительных режимах и производится управление насосом отбора пробы в режиме. При редактировании клавишей удаляется предшествующий маркеру символ.
. На дисплей выводится меню режимов работы (рис. 4).
________________________
ГАЗОАНАЛИЗАТОР |
1 |
ДАВЛЕНИЕ/СКОРОСТЬ |
2 |
ТЕМПЕРАТУРА |
3 |
ДЕТЕКТОР САЖИ |
4 |
ПРОСМОТР ПАМЯТИ |
5 |
СВЕДЕНИЯ О ПРИБОРЕ |
6 |
Рис. 4.Меню режимов работы газоанализатора ДАГ - 510
Выбрать режим газоанализатор (нажать на клавишу с цифрой 1), после чего прибор автоматически начинает выполнять подготовку к измерению, производится установка «нуля» газовых датчиков и инфракрасного канала измерения, которая продолжается в течении 200 секунд.
После завершения подготовки к измерению предлагается ввести объект измерения и тип сжигаемого топлива. Название
22
объекта выбирается из справочника «ОБЪЕКТ ИЗМЕРЕНИЯ». Для этого нужно нажать клавишу (
), затем выбрать тип сжигаемого топлива, нажав клавишу с цифрой 2, на дисплее отобразятся названия топлива. Выбрать тип топлива при помощи клавиш с цифрами 0 и 5. Затем для подтверждения нажать клавишу ENTER (←|), выйти из меню при помощи клавиши ESC . Подставить
зажженную спиртовку под стеклянную трубку (рис 5) и произвести замер пробы в течении 5 минут. Выключение / включение режима отбора пробы производится клавишей START /STOP (←). Записать показания газоанализатора.
Аналогичным образом произвести замер следующей пробы.
|
|
|
|
|
|
|
|
|
Рассчитайте содержание СО2 в |
|||||||||||
|
|
|
|
|
|
|
отходящих газах, исходя из содержания |
|||||||||||||
|
|
|
|
|
|
|
кислорода и угарного газа исследуемой |
|||||||||||||
|
|
|
|
|
|
|
пробы ( пользуясь формулой (1) и |
|
|
|||||||||||
Рис. 5 |
|
|
|
|
|
|
|
|
|
|
|
таблицей 3 ). |
|
|
||||||
|
Полученные результаты измерения и расчетные данные |
|||||||||||||||||||
занести |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||
в таблицу 5. |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Т а б л и ц а 5 |
||||
|
Резуль- |
|
|
|
|
СО |
NO |
NO2 |
SO2 |
Н2S |
|
Qa, |
|
Alf |
|
|||||
|
тат |
|
С |
% |
% |
|
% |
|
|
|||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||
|
|
|
Тg, |
2, |
2, |
ррm |
мг |
ррm |
мг |
ррm |
мг |
ррm |
мг |
ррm |
мг |
|
|
|
|
|
|
Вид |
|
О |
СО |
|
|
|
|
||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
топлива |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
С2Н5ОН |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
CH3CH |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
(OH)CH3 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
23
где:
Тg – температура отходящих газов, Qa – теплопотери при сгорании, Alf – избыток воздуха.
24
Литература
1.Яблоков В.А. Теория горения и взрывов. Учебное пособие. Н.Новгород, ННГАСУ, 2007 г. – 62 с.
2.Яблоков В.А., Митрофанова С.В. Теория горения и взрывов. Учебное пособие. Н.Новгород, ННГАСУ, 2012
г. – 107 с.
3.Газоанализатор ДАГ – 510. Руководство по эксплуатации. ЛПАР.413411.001 РЭ
25
