Приложение 3). Подсчет позволяет определить недостаток или избыток грунта для составления проекта производства работ, календарных плановграфиков обеспечения потребности в машинах и механизмах, рабочих, материалов.
В данной ведомости, помимо учета суммарных объемов грунта с чертежа, вносятся данные о количестве вытесненного грунта при устройстве элементов благоустройства и озеленения. Данные берут с плана покрытий, складывая толщины всех слоев конструкции покрытия и умножают на площадь данного покрытия. Кроме того, учитывают вытесненный грунт при устройстве фундаментов зданий, сооружений, дренажных колодцев, подпорных стенок, если таковых предусмотрены в проекте. Полученные знания построчно вносят в колонку выемки.
Количество плодородного грунта подсчитывается для всех элементов озеленения и выносится в отдельную строку насыпи. Данная величина не входит в сумму насыпи, т. к. последняя величина учитывает грунт планировки.
На завершающем этапе суммируют все значения выемки грунта и находят разницу этой суммы с потребностью в насыпи грунта планировки (без учета плодородного грунта).
Пример выполнения плана земляных масс приведен в Приложении
5.
21
Литература
1.ГОСТ 21.508-93: Система проектной документации для строительства. Правила выполнения рабочей документации генеральных планов предприятий, сооружений и жилищно-гражданских объектов. Межгосударственный стандарт ГОСТ 21.508-93 "Система проектной документации для строительства. Правила выполнения рабочей документации генеральных планов предприятий, сооружений и жилищногражданских объектов" (Принят Межгосударственной научно-технической комиссией по стандартизациии техническому нормированию в строительстве 10 ноября 1993 г.). Дата введения 9 января 1994 г.
2.Ландшафтная архитектура и садово-парковое строительство : Вертикальная планировка озеленяемых территорий: Учеб. пособие для студентов и спец. в обл. ландшафт. архитектуры и садово-паркового стрва. Теодоронский Владимир Сергеевич , Степанов Борис Викторович ; Моск. гос. ун-т леса. М. : МГУЛ, 2003.
3.Строительство и эксплуатация объектов ландшафтной архитектуры : учеб. для студентов вузов по спец. "Садово-парковое и ландшафт. стр-во" направления подгот. "Лес. хоз-во и ландшафт. стр-во". Теодоронский Владимир Сергеевич , Сабо Евгений Дюльеич, Фролова Вера Алексеевна ; под ред. В.С.Теодоронского. М. : Изд. центр "Акад.",
2006 г.
4.Инженерное благоустройство городских территорий : учеб. для вузов по спец. "Гор. стр-во". Бакутис В. Э , Горохов В. А., Лунц Л. Б., Расторгуев О. С. М. : Стройиздат, 1979.
5.Инженерная подготовка прибрежно-склоновых и овражных территорий при их градостроительном освоении. Домрачев Г. И., Казнов С. Д., Юрченко О. С., Домрачев Г. И., Юрченко О. С. М., 1988.
22
Приложение 1 Образец оформления титульного листа расчетно-графической
работы
Министерство образования и науки Российской Федерации Федеральное государственное бюджетное образовательное учреждение высшего
образования «Нижегородский государственный архитектурно-строительный университет»
Кафедра ландшафтной архитектуры и садово-паркового строительства
Расчетно-графическая работа по дисциплине «Инженерное благоустройство и оборудование
ландшафтов»
Выполнил: |
|
Студент гр. Л.12.12 |
И.И. Иванов |
Проверил: |
Ю.М. Ковалева |
Нижний Новгород ННГАСУ
2016
23
Приложение 2 Пример сводной таблицы насыпи и выемки
Приложение 3 Пример ведомости объемов земляных масс
24

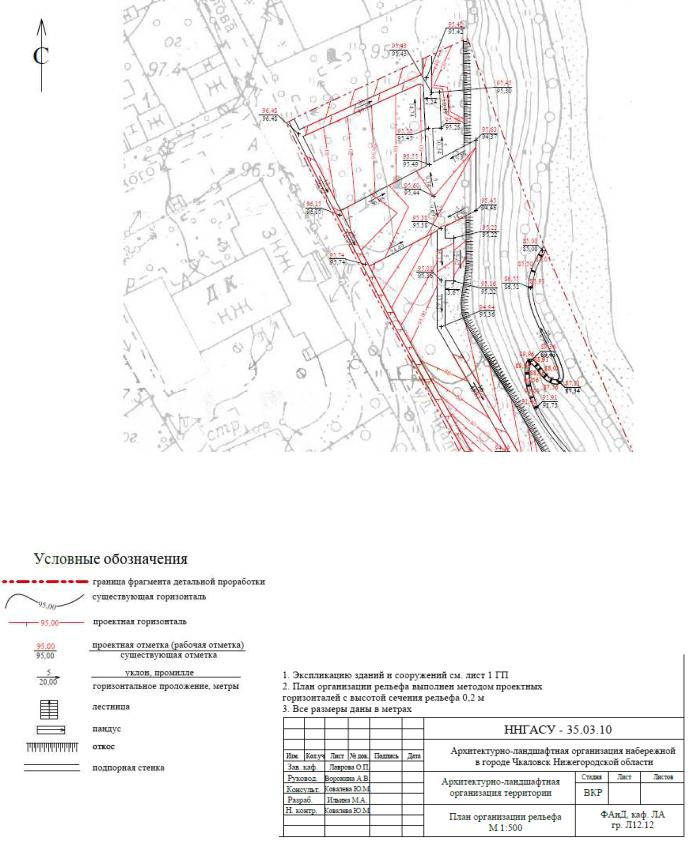

Приложение 4 Пример выполнения плана организации рельефа
План организации рельефа М 1:500
25

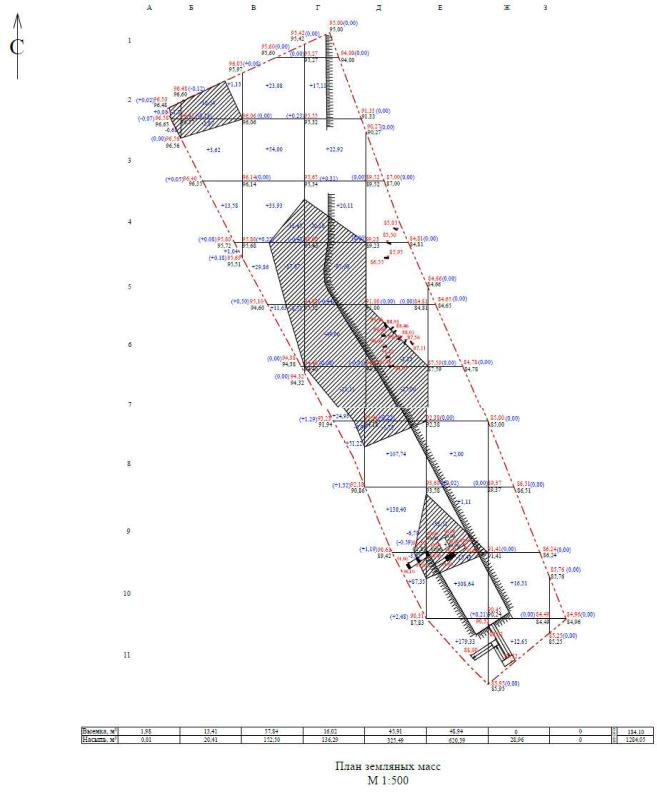

Приложение 5 Пример выполнения плана земляных масс
26
Приложение 6 Пример оформления штампа плана земляных масс
27
