п.5.1 |
Прочность при центральном сжа- |
1,06 |
|
тии/растяжении |
|
пп.6.15,6.16 |
Предельная гибкость в плоскости XOY |
0,63 |
пп.6.15,6.16 |
Предельная гибкость в плоскости XOZ |
0,63 |
Коэффициент использования 1,79 - Устойчивость при сжатии в плоскости XOY
(XOU)
Конструктивная группа Элементы решетки фермы. Элемент № 38
Сечение
Профиль: Стальные гнутые замкнутые сварные квадратные профили по ГОСТ 30245-2003 50x2
Результаты расчета |
Проверка |
Коэффициент |
|
|
использования |
пп.5.24,5.25 |
Прочность при совместном действии про- |
0,41 |
|
дольной силы и изгибающих моментов с |
|
|
учетом пластики |
|
п.5.1 |
Прочность при центральном сжа- |
0,55 |
|
тии/растяжении |
|
пп.6.15,6.16 |
Предельная гибкость в плоскости XOY |
0,34 |
пп.6.15,6.16 |
Предельная гибкость в плоскости XOZ |
0,34 |
Коэффициент использования 0,55 - Прочность при центральном сжатии/растяжении
Конструктивная группа Элементы решетки фермы. Элемент № 39
Сечение
Профиль: Стальные гнутые замкнутые сварные квадратные профили по ГОСТ 30245-2003 50x2
Результаты расчета |
Проверка |
Коэффициент |
|
|
использования |
пп.5.24,5.25 |
Прочность при совместном действии про- |
1,06 |
|
дольной силы и изгибающих моментов без |
|
|
учета пластики |
|
п.5.3 |
Устойчивость при сжатии в плоскости XOY |
1,79 |
|
(XOU) |
|
п.5.3 |
Устойчивость при сжатии в плоскости XOZ |
1,79 |
|
(XOV) ) |
|
п. 5.34 |
Устойчивость при сжатии с изгибом в двух |
1,79 |
|
плоскостях |
|
п.5.1 |
Прочность при центральном сжа- |
1,06 |
|
тии/растяжении |
|
пп.6.15,6.16 |
Предельная гибкость в плоскости XOY |
0,63 |
пп.6.15,6.16 |
Предельная гибкость в плоскости XOZ |
0,63 |
Коэффициент использования 1,79 - Устойчивость при сжатии в плоскости XOY
(XOU)
100
Конструктивная группа Элементы решетки фермы. Элемент № 40
Сечение
Профиль: Стальные гнутые замкнутые сварные квадратные профили по ГОСТ 30245-2003 50x2
Результаты расчета |
Проверка |
Коэффициент |
|
|
использования |
пп.5.24,5.25 |
Прочность при совместном действии про- |
1,04 |
|
дольной силы и изгибающих моментов без |
|
|
учета пластики |
|
п.5.3 |
Устойчивость при сжатии в плоскости XOY |
1,58 |
|
(XOU) |
|
п.5.3 |
Устойчивость при сжатии в плоскости XOZ |
1,58 |
|
(XOV) ) |
|
п. 5.34 |
Устойчивость при сжатии с изгибом в двух |
1,58 |
|
плоскостях |
|
п.5.1 |
Прочность при центральном сжа- |
1,04 |
|
тии/растяжении |
|
пп.6.15,6.16 |
Предельная гибкость в плоскости XOY |
0,57 |
пп.6.15,6.16 |
Предельная гибкость в плоскости XOZ |
0,57 |
Коэффициент использования 1,58 - Устойчивость при сжатии в плоскости XOY
(XOU)
Конструктивная группа Элементы решетки фермы. Элемент № 41
Сечение
Профиль: Стальные гнутые замкнутые сварные квадратные профили по ГОСТ 30245-2003 50x2
Результаты расчета |
Проверка |
Коэффициент |
|
|
использования |
пп.5.24,5.25 |
Прочность при совместном действии про- |
1,03 |
|
дольной силы и изгибающих моментов без |
|
|
учета пластики |
|
п.5.3 |
Устойчивость при сжатии в плоскости XOY |
1,43 |
|
(XOU) |
|
п.5.3 |
Устойчивость при сжатии в плоскости XOZ |
1,43 |
|
(XOV) ) |
|
п. 5.34 |
Устойчивость при сжатии с изгибом в двух |
1,43 |
|
плоскостях |
|
п.5.1 |
Прочность при центральном сжа- |
1,03 |
|
тии/растяжении |
|
пп.6.15,6.16 |
Предельная гибкость в плоскости XOY |
0,51 |
пп.6.15,6.16 |
Предельная гибкость в плоскости XOZ |
0,51 |
Коэффициент использования 1,43 - Устойчивость при сжатии в плоскости XOY
(XOU)
101
Конструктивная группа Элементы решетки фермы. Элемент № 42
Сечение
Профиль: Стальные гнутые замкнутые сварные квадратные профили по ГОСТ 30245-2003 50x2
Результаты расчета |
Проверка |
Коэффициент |
|
|
использования |
пп.5.24,5.25 |
Прочность при совместном действии про- |
1,03 |
|
дольной силы и изгибающих моментов без |
|
|
учета пластики |
|
п.5.3 |
Устойчивость при сжатии в плоскости XOY |
1,43 |
|
(XOU) |
|
п.5.3 |
Устойчивость при сжатии в плоскости XOZ |
1,43 |
|
(XOV) ) |
|
п. 5.34 |
Устойчивость при сжатии с изгибом в двух |
1,43 |
|
плоскостях |
|
п.5.1 |
Прочность при центральном сжа- |
1,03 |
|
тии/растяжении |
|
пп.6.15,6.16 |
Предельная гибкость в плоскости XOY |
0,51 |
пп.6.15,6.16 |
Предельная гибкость в плоскости XOZ |
0,51 |
Коэффициент использования 1,43 - Устойчивость при сжатии в плоскости XOY
(XOU)
Конструктивная группа Элементы решетки фермы. Элемент № 43
Сечение
Профиль: Стальные гнутые замкнутые сварные квадратные профили по ГОСТ 30245-2003 50x2
Результаты расчета |
Проверка |
Коэффициент |
|
|
использования |
п.5.12 |
Прочность при действии изгибающего мо- |
1,43*10-003 |
|
мента My |
|
пп.5.12,5.18 |
Прочность при действии поперечной силы |
3,63*10-004 |
|
Qz |
|
пп.5.24,5.25 |
Прочность при совместном действии про- |
6,82 |
|
дольной силы и изгибающих моментов без |
|
|
учета пластики |
|
п.5.3 |
Устойчивость при сжатии в плоскости XOY |
7,89 |
|
(XOU) |
|
п.5.3 |
Устойчивость при сжатии в плоскости XOZ |
7,89 |
|
(XOV) ) |
|
п.5.27 |
Устойчивость в плоскости действия момента |
7,89 |
|
My при внецентренном сжатии |
|
п. 5.34 |
Устойчивость при сжатии с изгибом в двух |
7,89 |
|
плоскостях |
|
пп.5.30-5.32 |
Устойчивость из плоскости действия момен- |
7,89 |
|
та My при внецентренном сжатии |
|
п.5.1 |
Прочность при центральном сжа- |
6,82 |
|
тии/растяжении |
|
пп.6.15,6.16 |
Предельная гибкость в плоскости XOY |
0,32 |
пп.6.15,6.16 |
Предельная гибкость в плоскости XOZ |
0,32 |
Коэффициент использования 7,89 - Устойчивость при сжатии в плоскости XOY
(XOU)
102
Конструктивная группа Элементы решетки фермы. Элемент № 44
Сечение
Профиль: Стальные гнутые замкнутые сварные квадратные профили по ГОСТ 30245-2003 50x2
Результаты расчета |
Проверка |
Коэффициент |
|
|
использования |
п.5.12 |
Прочность при действии изгибающего мо- |
1,43*10-003 |
|
мента My |
|
пп.5.12,5.18 |
Прочность при действии поперечной силы |
3,63*10-004 |
|
Qz |
|
пп.5.24,5.25 |
Прочность при совместном действии про- |
6,82 |
|
дольной силы и изгибающих моментов без |
|
|
учета пластики |
|
п.5.3 |
Устойчивость при сжатии в плоскости XOY |
7,89 |
|
(XOU) |
|
п.5.3 |
Устойчивость при сжатии в плоскости XOZ |
7,89 |
|
(XOV) ) |
|
п.5.27 |
Устойчивость в плоскости действия момента |
7,89 |
|
My при внецентренном сжатии |
|
п. 5.34 |
Устойчивость при сжатии с изгибом в двух |
7,89 |
|
плоскостях |
|
пп.5.30-5.32 |
Устойчивость из плоскости действия момен- |
7,89 |
|
та My при внецентренном сжатии |
|
п.5.1 |
Прочность при центральном сжа- |
6,82 |
|
тии/растяжении |
|
пп.6.15,6.16 |
Предельная гибкость в плоскости XOY |
0,32 |
пп.6.15,6.16 |
Предельная гибкость в плоскости XOZ |
0,32 |
Коэффициент использования 7,89 - Устойчивость при сжатии в плоскости XOY
(XOU)
Конструктивная группа Элементы решетки фермы. Элемент № 45
Сечение
Профиль: Стальные гнутые замкнутые сварные квадратные профили по ГОСТ 30245-2003 50x2
Результаты расчета |
Проверка |
Коэффициент |
|
|
использования |
п.5.12 |
Прочность при действии изгибающего мо- |
1,43*10-003 |
|
мента My |
|
пп.5.12,5.18 |
Прочность при действии поперечной силы |
3,63*10-004 |
|
Qz |
|
пп.5.24,5.25 |
Прочность при совместном действии про- |
6,82 |
|
дольной силы и изгибающих моментов без |
|
|
учета пластики |
|
п.5.3 |
Устойчивость при сжатии в плоскости XOY |
7,89 |
|
(XOU) |
|
п.5.3 |
Устойчивость при сжатии в плоскости XOZ |
7,89 |
|
(XOV) ) |
|
п.5.27 |
Устойчивость в плоскости действия момента |
7,89 |
|
My при внецентренном сжатии |
|
п. 5.34 |
Устойчивость при сжатии с изгибом в двух |
7,89 |
103
|
плоскостях |
|
пп.5.30-5.32 |
Устойчивость из плоскости действия момен- |
7,89 |
|
та My при внецентренном сжатии |
|
п.5.1 |
Прочность при центральном сжа- |
6,82 |
|
тии/растяжении |
|
пп.6.15,6.16 |
Предельная гибкость в плоскости XOY |
0,32 |
пп.6.15,6.16 |
Предельная гибкость в плоскости XOZ |
0,32 |
Коэффициент использования 7,89 - Устойчивость при сжатии в плоскости XOY
(XOU)
Конструктивная группа Элементы решетки фермы. Элемент № 46
Сечение
Профиль: Стальные гнутые замкнутые сварные квадратные профили по ГОСТ 30245-2003 50x2
Результаты расчета |
Проверка |
Коэффициент |
|
|
использования |
п.5.12 |
Прочность при действии изгибающего мо- |
1,43*10-003 |
|
мента My |
|
пп.5.12,5.18 |
Прочность при действии поперечной силы |
3,63*10-004 |
|
Qz |
|
пп.5.24,5.25 |
Прочность при совместном действии про- |
6,82 |
|
дольной силы и изгибающих моментов без |
|
|
учета пластики |
|
п.5.3 |
Устойчивость при сжатии в плоскости XOY |
7,89 |
|
(XOU) |
|
п.5.3 |
Устойчивость при сжатии в плоскости XOZ |
7,89 |
|
(XOV) ) |
|
п.5.27 |
Устойчивость в плоскости действия момента |
7,89 |
|
My при внецентренном сжатии |
|
п. 5.34 |
Устойчивость при сжатии с изгибом в двух |
7,89 |
|
плоскостях |
|
пп.5.30-5.32 |
Устойчивость из плоскости действия момен- |
7,89 |
|
та My при внецентренном сжатии |
|
п.5.1 |
Прочность при центральном сжа- |
6,82 |
|
тии/растяжении |
|
пп.6.15,6.16 |
Предельная гибкость в плоскости XOY |
0,32 |
пп.6.15,6.16 |
Предельная гибкость в плоскости XOZ |
0,32 |
Коэффициент использования 7,89 - Устойчивость при сжатии в плоскости XOY
(XOU)
Конструктивная группа Элементы решетки фермы. Элемент № 47
Сечение
Профиль: Стальные гнутые замкнутые сварные квадратные профили по ГОСТ 30245-2003 50x2
Результаты расчета |
Проверка |
Коэффициент |
|
|
использования |
п.5.12 |
Прочность при действии изгибающего мо- |
1,32*10-003 |
|
мента My |
|
пп.5.12,5.18 |
Прочность при действии поперечной силы |
3,63*10-004 |
|
Qz |
|
104
пп.5.24,5.25 |
Прочность при совместном действии про- |
1,61*10-003 |
|
дольной силы и изгибающих моментов без |
|
|
учета пластики |
|
п.5.1 |
Прочность при центральном сжа- |
4,22*10-004 |
|
тии/растяжении |
|
пп.6.15,6.16 |
Предельная гибкость в плоскости XOY |
0,15 |
пп.6.15,6.16 |
Предельная гибкость в плоскости XOZ |
0,15 |
Коэффициент использования 0,15 - Предельная гибкость в плоскости XOY
Конструктивная группа Элементы решетки фермы. Элемент № 48
Сечение
Профиль: Стальные гнутые замкнутые сварные квадратные профили по ГОСТ 30245-2003 50x2
Результаты расчета |
Проверка |
Коэффициент |
|
|
использования |
п.5.12 |
Прочность при действии изгибающего мо- |
1,32*10-003 |
|
мента My |
|
пп.5.12,5.18 |
Прочность при действии поперечной силы |
3,63*10-004 |
|
Qz |
|
пп.5.24,5.25 |
Прочность при совместном действии про- |
1,61*10-003 |
|
дольной силы и изгибающих моментов без |
|
|
учета пластики |
|
п.5.1 |
Прочность при центральном сжа- |
4,22*10-004 |
|
тии/растяжении |
|
пп.6.15,6.16 |
Предельная гибкость в плоскости XOY |
0,15 |
пп.6.15,6.16 |
Предельная гибкость в плоскости XOZ |
0,15 |
Коэффициент использования 0,15 - Предельная гибкость в плоскости XOY
105

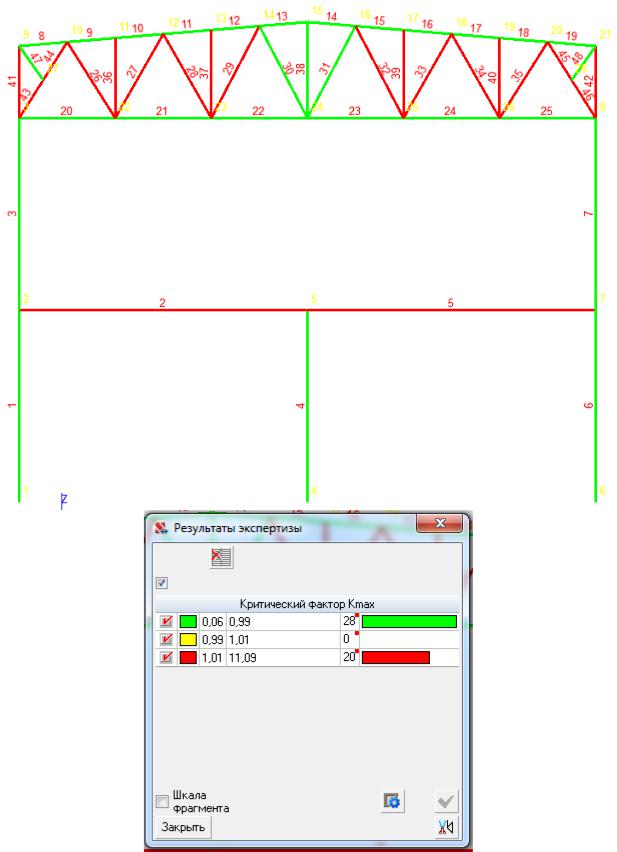

Рис. 91 Результаты проверки М.К.
106
Конструктивные элементы
Конструктивный |
Группа унификации |
Сечение для экспер- |
Результат подбора |
элемент |
|
тизы |
|
Средние колонны |
--- |
Швеллеp с уклоном |
Швеллеp с уклоном |
|
|
полок по ГОСТ 8240- |
полок по ГОСТ 8240- |
|
|
97 40У |
97 33У |
Конструктивная группа Крайние колонны
Элемент |
Группа унификации |
Сечение для экспер- |
Результат подбора |
||
|
|
|
тизы |
|
|
1 |
--- |
Двутавp с уклоном |
Двутавp с уклоном |
||
|
|
полок по ГОСТ 8239- |
полок по ГОСТ 8239- |
||
|
|
89 |
60 |
89 |
60 |
3 |
--- |
Двутавp с уклоном |
Двутавp с уклоном |
||
|
|
полок по ГОСТ 8239- |
полок по ГОСТ 8239- |
||
|
|
89 |
60 |
89 |
50 |
6 |
--- |
Двутавp с уклоном |
Двутавp с уклоном |
||
|
|
полок по ГОСТ 8239- |
полок по ГОСТ 8239- |
||
|
|
89 |
60 |
89 |
60 |
7 |
--- |
Двутавp с уклоном |
Двутавp с уклоном |
||
|
|
полок по ГОСТ 8239- |
полок по ГОСТ 8239- |
||
|
|
89 |
60 |
89 |
55 |
Конструктивная группа Балки настила
Элемент |
Группа унификации |
Сечение для экспер- |
Результат подбора |
||
|
|
|
тизы |
|
|
2 |
--- |
Двутавp с уклоном |
Двутавp с уклоном |
||
|
|
полок по ГОСТ 8239- |
полок по ГОСТ 8239- |
||
|
|
89 |
36 |
89 |
55 |
5 |
--- |
Двутавp с уклоном |
Двутавp с уклоном |
||
|
|
полок по ГОСТ 8239- |
полок по ГОСТ 8239- |
||
|
|
89 |
36 |
89 |
55 |
Конструктивная группа Элементы верхнего пояса фермы |
|||||
|
|
|
|
||
Элемент |
Группа унификации |
Сечение для экспер- |
Результат подбора |
||
|
|
|
тизы |
|
|
8 |
--- |
Стальные гнутые за- |
Стальные гнутые за- |
||
|
|
мкнутые сварные |
мкнутые сварные |
||
|
|
квадратные профили |
квадратные профили |
||
|
|
по ГОСТ 30245-2003 |
по ГОСТ 30245-2003 |
||
|
|
300x12 |
40x2 |
||
9 |
--- |
Стальные гнутые за- |
Стальные гнутые за- |
||
|
|
мкнутые сварные |
мкнутые сварные |
||
|
|
квадратные профили |
квадратные профили |
||
|
|
по ГОСТ 30245-2003 |
по ГОСТ 30245-2003 |
||
|
|
300x12 |
160x4 |
107
Элемент |
Группа унификации |
Сечение для экспер- |
Результат подбора |
|
|
тизы |
|
10 |
--- |
Стальные гнутые за- |
Стальные гнутые за- |
|
|
мкнутые сварные |
мкнутые сварные |
|
|
квадратные профили |
квадратные профили |
|
|
по ГОСТ 30245-2003 |
по ГОСТ 30245-2003 |
|
|
300x12 |
160x4 |
11 |
--- |
Стальные гнутые за- |
Стальные гнутые за- |
|
|
мкнутые сварные |
мкнутые сварные |
|
|
квадратные профили |
квадратные профили |
|
|
по ГОСТ 30245-2003 |
по ГОСТ 30245-2003 |
|
|
300x12 |
150x6.5 |
12 |
--- |
Стальные гнутые за- |
Стальные гнутые за- |
|
|
мкнутые сварные |
мкнутые сварные |
|
|
квадратные профили |
квадратные профили |
|
|
по ГОСТ 30245-2003 |
по ГОСТ 30245-2003 |
|
|
300x12 |
150x6.5 |
13 |
--- |
Стальные гнутые за- |
Стальные гнутые за- |
|
|
мкнутые сварные |
мкнутые сварные |
|
|
квадратные профили |
квадратные профили |
|
|
по ГОСТ 30245-2003 |
по ГОСТ 30245-2003 |
|
|
300x12 |
180x5.5 |
14 |
--- |
Стальные гнутые за- |
Стальные гнутые за- |
|
|
мкнутые сварные |
мкнутые сварные |
|
|
квадратные профили |
квадратные профили |
|
|
по ГОСТ 30245-2003 |
по ГОСТ 30245-2003 |
|
|
300x12 |
180x5.5 |
15 |
--- |
Стальные гнутые за- |
Стальные гнутые за- |
|
|
мкнутые сварные |
мкнутые сварные |
|
|
квадратные профили |
квадратные профили |
|
|
по ГОСТ 30245-2003 |
по ГОСТ 30245-2003 |
|
|
300x12 |
150x6.5 |
16 |
--- |
Стальные гнутые за- |
Стальные гнутые за- |
|
|
мкнутые сварные |
мкнутые сварные |
|
|
квадратные профили |
квадратные профили |
|
|
по ГОСТ 30245-2003 |
по ГОСТ 30245-2003 |
|
|
300x12 |
150x6.5 |
17 |
--- |
Стальные гнутые за- |
Стальные гнутые за- |
|
|
мкнутые сварные |
мкнутые сварные |
|
|
квадратные профили |
квадратные профили |
|
|
по ГОСТ 30245-2003 |
по ГОСТ 30245-2003 |
|
|
300x12 |
160x4 |
18 |
--- |
Стальные гнутые за- |
Стальные гнутые за- |
|
|
мкнутые сварные |
мкнутые сварные |
|
|
квадратные профили |
квадратные профили |
|
|
по ГОСТ 30245-2003 |
по ГОСТ 30245-2003 |
|
|
300x12 |
160x4 |
108
Элемент |
Группа унификации |
Сечение для экспер- |
Результат подбора |
|
|
тизы |
|
19 |
--- |
Стальные гнутые за- |
Стальные гнутые за- |
|
|
мкнутые сварные |
мкнутые сварные |
|
|
квадратные профили |
квадратные профили |
|
|
по ГОСТ 30245-2003 |
по ГОСТ 30245-2003 |
|
|
300x12 |
40x2 |
Конструктивная группа Элементы нижнего пояса фермы |
|||
|
|
|
|
Элемент |
Группа унификации |
Сечение для экспер- |
Результат подбора |
|
|
тизы |
|
20 |
--- |
Стальные гнутые за- |
Стальные гнутые за- |
|
|
мкнутые сварные |
мкнутые сварные |
|
|
квадратные профили |
квадратные профили |
|
|
по ГОСТ 30245-2003 |
по ГОСТ 30245-2003 |
|
|
300x12 |
90x4 |
21 |
--- |
Стальные гнутые за- |
Стальные гнутые за- |
|
|
мкнутые сварные |
мкнутые сварные |
|
|
квадратные профили |
квадратные профили |
|
|
по ГОСТ 30245-2003 |
по ГОСТ 30245-2003 |
|
|
300x12 |
120x7 |
22 |
--- |
Стальные гнутые за- |
Стальные гнутые за- |
|
|
мкнутые сварные |
мкнутые сварные |
|
|
квадратные профили |
квадратные профили |
|
|
по ГОСТ 30245-2003 |
по ГОСТ 30245-2003 |
|
|
300x12 |
140x7 |
23 |
--- |
Стальные гнутые за- |
Стальные гнутые за- |
|
|
мкнутые сварные |
мкнутые сварные |
|
|
квадратные профили |
квадратные профили |
|
|
по ГОСТ 30245-2003 |
по ГОСТ 30245-2003 |
|
|
300x12 |
140x7 |
24 |
--- |
Стальные гнутые за- |
Стальные гнутые за- |
|
|
мкнутые сварные |
мкнутые сварные |
|
|
квадратные профили |
квадратные профили |
|
|
по ГОСТ 30245-2003 |
по ГОСТ 30245-2003 |
|
|
300x12 |
120x7 |
25 |
--- |
Стальные гнутые за- |
Стальные гнутые за- |
|
|
мкнутые сварные |
мкнутые сварные |
|
|
квадратные профили |
квадратные профили |
|
|
по ГОСТ 30245-2003 |
по ГОСТ 30245-2003 |
|
|
300x12 |
90x4 |
