плавательных бассейнов) – системы водяного отопления с радиаторами,
конвекторами (кроме прачечных) и гладкими трубами при tт = 150 °C,
воздушного отопления или электрического и газового отопления (кроме прачечных) при tпов = 150 °C. В неутепленных и полуоткрытых зданиях и помещениях магазинов и предприятий общественного питания может быть применено электрическое и газовое отопление с высокотемпературными (до
250°С) темными излучателями.
Впроизводственных помещениях категорий А, Б, В, Г и Д при работе в одну или две смены применяют системы отопления, указанные для аналогичных помещений с постоянным тепловым режимом. Системы водяного отопления должны обеспечивать понижение теплоотдачи в помещения в нерабочее время. Системы воздушного отопления рекомендуется устраивать центральными, совмещенными с приточной вентиляцией основных крупных помещений, с применением их для дежурного отопления в нерабочее время или местными с отопительными агрегатами для дежурного отопления при отсутствии или невозможности использовать центральные системы приточной вентиляции.
Для отопления складских помещений и зданий принимают системы отопления как для производственных помещений с учетом противопожарных и санитарных требований в зависимости от вида хранимых в них изделий и материалов. В отдельных помещениях (кроме помещений категорий А и Б) и на рабочих местах в неотапливаемых зданиях или в помещениях при пониженной температуре устраивают системы газового и электрического отопления, в том числе с высокотемпературными (до 250 °С) излучателями (в помещениях категории В при tпов ≤ 110 °C), или воздушного отопления со струйной подачей нагретого воздуха.
В перечисленных зданиях и помещениях (кроме клубных и зрелищных предприятий, ресторанов и производственных помещений категорий А, Б и В)
могут быть выполнены также системы водяного отопления со встроенными в строительные конструкции нагревательными элементами.
201
Дежурное отопление предусматривают в нерабочее время или во время перерывов в использовании помещений, когда по условиям технологии производства и эксплуатации оборудования, приборов и коммуникаций можно поддерживать температуру воздуха ниже нормируемой, но не ниже 5 °С. При этом обеспечивают восстановление нормируемой температуры к началу использования помещения или к началу работы без увеличения приведенных затрат.
Дежурного отопления не устраивают при высокой расчетной температуре наружного воздуха для проектирования отопления (выше 5 °С).
В районах с расчетной температурой наружного воздуха −40оС и ниже предусматривают нагревание поверхности полов жилых помещений,
расположенных над холодными подпольями, а также помещений в общественных, административно-бытовых и производственных зданиях,
предназначенных для постоянного пребывания людей.
15.2. Условия выбора системы отопления
При выборе системы отопления для обеспечения заданного теплового режима отапливаемых помещений, кроме технических и экономических показателей, учитывают также конструктивные и эксплуатационные условия и ограничения, установленные на основании опыта проектирования и эксплуатации здания.
В системах отопления здания, сооружения, жилого района или промышленной площадки принимают единый вид теплоносителя для унификации оборудования, приборов и материалов. Давление теплоносителя устанавливают в соответствии с механической прочностью (допустимым рабочим давлением) выбранных элементов системы в зависимости от расчетной температуры теплоносителя.
Теплопроводы постоянно действующих систем отопления с местными приборами прокладывают в зданиях, начиная от распределительных коллекторов, отдельно от теплопроводов систем прерывистого отопления и
202
теплопроводов для периодически работающих воздухонагревателей систем воздушного отопления и воздушно-тепловых завес.
В производственных зданиях и помещениях, оборудованных централизованной приточной вентиляцией, применяют главным образом воз-
душное отопление (при кратности воздухообмена, превышающей единицу).
Число и мощность центральных систем воздушного отопления определяют в зависимости от деления на системы и трассировки воздуховодов приточной вентиляции.
Отопительные приборы небольших вспомогательных помещений в цехах
(например, помещения мастера, ОТК, кладовой) присоединяют последовательно (по однотрубной схеме) к теплопроводам для воздухонагревателей систем воздушного отопления.
В системах водяного отопления отдают предпочтение однотрубной и бифилярной схемам соединения отопительных приборов и искусственному
(насосному) побуждению циркуляции воды. Тепловую мощность и протяженность системы отопления находят, исходя из тепловой нагрузки отдельных стояков в вертикальной системе или поэтажных ветвей в горизон-
тальной системе и располагаемого циркуляционного давления.
Максимальная тепловая мощность стояков и поэтажных ветвей диаметром Dy 10 мм, 15 мм и 20 мм, подсчитанная при предельно допустимой по СНиП скорости движения воды для помещений гражданских зданий (1,5
м/с), дана в таблице 15.1. В случаях, когда допустима более высокая скорость движения воды в трубах и отопительных приборах (в административно-
бытовых и производственных зданиях), тепловая мощность стояков и поэтажных ветвей, указанная в таблице может быть превышена при условии достаточности циркуляционного давления.
При выборе диаметра стояков и поэтажных ветвей имеют в виду, что при высокой (но допустимой) скорости движения воды потери давления в них могут быть слишком велики для водоструйных элеваторов или местных циркуляционных насосов, развивающих сравнительно небольшое давление.
203
Вместе с тем увеличение потерь давления в стояках и поэтажных ветвях желательно при наличии значительного перепада давления в наружных теплопроводах, вводимых в здание.
Высоту систем водяного отопления ограничивают, исходя из допустимого (рабочего) гидростатического давления для выбранных элементов систем (приборов, арматуры, насосов, теплообменников и т.д.). Высота систем не должна превышать (с некоторым запасом) 55 м при использовании чугунных и стальных приборов и 90 м для приборов со стальными греющими трубами.
Высоту систем воздушного отопления ограничивают для уменьшения попутного охлаждения воздуха в вертикальных каналах. Для высоты двухтрубных систем водяного отопления и канальных систем воздушного отопления устанавливают определенный предел.
Делают это во избежание чрезмерного нарушения расчетного теплового режима (теплового разрегулирования) вследствие непропорциональной теплоподачи в помещения под влиянием изменяющегося естественного циркуляционного давления. Этот предел составляет приблизительно 25 м при водяном и 15 м при воздушном отоплении.
Таблица 15.1 Максимальная тепловая мощность стояков и ветвей систем водяного отопления гражданских зданий (при скорости движения воды 1,5 м/с)
Расчетный перепад |
Тепловая мощность, кВт, при внутреннем диаметре труб dв, мм |
||
температуры воды, |
12,6 |
15,7 |
21,2 |
°С |
|
|
|
85 - 65 |
15,2 |
23,5 |
42,9 |
95 - 70 |
18,8 |
29,2 |
53,3 |
105 - 70 |
26,2 |
40,6 |
74,1 |
115 - 70 |
33,4 |
51,8 |
94,5 |
150 - 70 |
57,4 |
89,2 |
162,6 |
204
16. КОНТРОЛЬНЫЕ ВОПРОСЫ И ЗАДАНИЯ ДЛЯ
САМОСТОЯТЕЛЬНОЙ РАБОТЫ
1)Что такое система отопления? Перечислите основные виды систем водяного отопления и области их применения.
2)Назовите основные конструктивные элементы однотрубных систем отопления с нижней разводкой магистральных водопроводов.
3)В чем заключаются особенности проектирования систем отопления с естественной циркуляцией воды в трубопроводах?
4)Какие элементы входят в конструкцию современных автоматизированных индивидуальных тепловых пунктов?
5)Опишите общие принципы конструирования систем парового отопления. В чем состоят основные отличия проведения гидравлического расчета паропроводов низкого и высокого давления?
6)Перечислите основные виды систем воздушного отопления. В каких случаях рекомендуется применять системы воздушного отопления?
7)Назовите основные конструктивные элементы систем панельно-
лучистого отопления.
8)Из каких основных элементов состоят системы газового отопления?
9)Приведите общие сведения о проектировании систем электрического отопления? В ходе самостоятельной работы изучите современное оборудование систем электрического отопления.
10)Назовите допустимые области применения различных типов систем отопления (печное, газовое, электрическое, воздушное, паровое, водяное и пр.).
205
СПИСОК ЛИТЕРАТУРЫ
1. СНиП 23-01-99. Строительная климатология. – М.: Госстрой России,
ФГУП ЦНС, 2006. – 70 с.
2. СНиП 41-01-2003. Отопление, вентиляция и кондиционирование. – М.:
Госстрой России, ФГУП ЦНС, 2004. – 54 с.
3. СНиП 41-03-2003. Тепловая изоляция оборудования и трубопроводов. –
М.: Госстрой России, ФГУП ЦНС, 2004. – 25 с.
4. Бодров, В.И. Микроклимат зданий и сооружений / В.И. Бодров, М.В.
Бодров, Н.А. Трифонов, Т.Н. Чурмеева. – Н.Новгород: Арабеск, 2001. – 393 с.
5.Сканави, А.Н. Отопление: учеб. для вузов / А.Н. Сканави, Л.М. Махов.
–М.: Издательство АСВ, 2005. – 576 с.
6.Справочник проектировщика. Внутренние санитарно-технические устройства. Ч.1. Отопление / В.Н. Богословский, Б.А. Крупнов, А.Н. Сканави и др., Под ред. И.Г. Староверова и Ю.И. Шиллера. – 4-е изд. перераб. и доп. – М.:
Стройиздат, 1990. – 343 с.
Таблица П.1.1

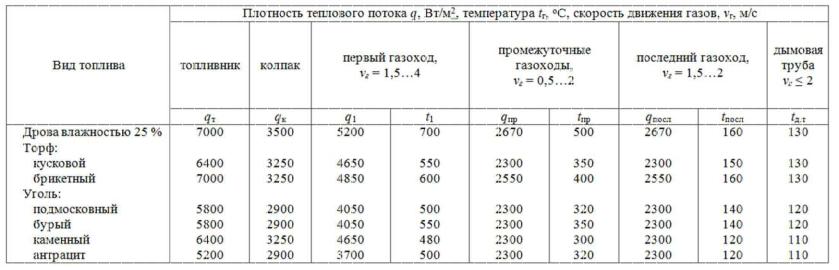

Показатели для расчета топливников отопительных печей
ПРИЛОЖЕНИЕ |
206 |
1 |
|
Таблица П.2.1
Показатели для расчета газоходов отопительных печей
ПРИЛОЖЕНИЕ |
207 |
2 |
|
208
ПРИЛОЖЕНИЕ 3
Соответствия единиц СНиП II-3-79* по отношению к СНиП 23-02-2003:
Rreq = Rотр , м2·оС/Вт;
Dd = ГСОП, оС сут;
text = tн.5; tint = tв; tht = tо.п; zht = zо.п;
tn = tн = tо;
int = в;
td = tт.р;
int = в;
еint = ев;
Еint = Ев;
Rinfreq = Ruтр , м2 ч Па/кг;
ext = н, Н/м3;int = в, Н/м3;
Rinfdes = Rи, м2 ч/кг;
R р = Rп, м2 ч Па/мг;
Rreqр = Rnтр , м2 ч Па/мг;
Re р = Rп.н, м2 ч Па/мг;
еext = ен;
F = А, м2.
