.pdfИз-за отсутствия топливной составляющей себестоимость электроэнергии на ГЭС в 5–8 раз ниже себестоимости электроэнергии на ТЭС и АЭС, что позволя-
ет получать высокую прибыль от эксплуатации гидроэлектростанций [8; 4].
70
Рис. 38. Плотинная схема с русловой ГЭС:
1 – здание ГЭС; 2 – водосливная плотина; 3 – глухая плотина; 4 – кран для подъема и опускания затворов
Рис. 39. Плотинная схема с приплотинной ГЭС:
1 – водосливная плотина; 2 – кран для подъема и опускания затворов; 3 – станционная плотина; 4 – здание ГЭС
71
Рис. 40. Деривационная схема ГЭС с каналом
Рис. 41. Деривационная схема ГЭС с напорным подводящим туннелем в горном массиве:
1 – русло реки; 2 – плотина; 3 – водоприемник; 4 – напорный туннель; 5 – уравнительный резервуар; 6 – помещение затворов; 7 – турбинные трубопроводы; 8 – анкерная опора; 9 – здание ГЭС; 10 – ЛЭП
72
Рис. 42. Русловая Волховская ГЭС на р. Волхове, построенная по плану ГОЭЛРО в 1926 – 1928 гг. Фото 1950 – х гг.
73
Рис. 43. Нижнекамская гидроэлектростанция на р. Каме, вид с верхнего бьефа
74
Рис. 44. Нижнекамская гидроэлектростанция на р. Каме, вид с нижнего бьефа
75

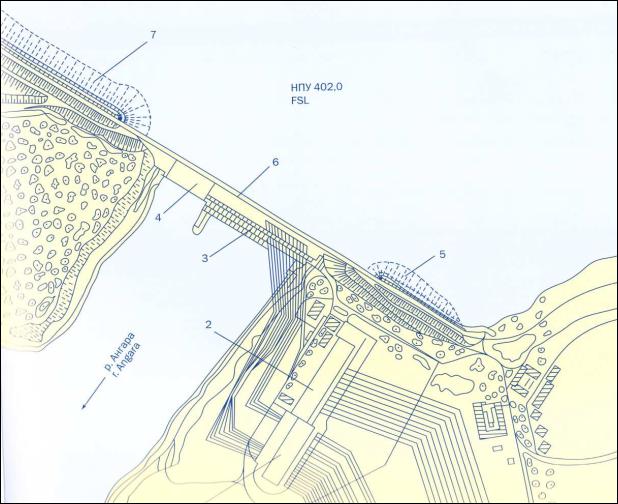

Рис. 45. План Братского гидроузла на р. Ангаре с бетонной плотиной
иприплотинным зданием гидроэлектростанции:
1– открытое распределительное устройство (ОРУ) 500 кв; 2 – ОРУ 220 кв; 3 – приплотинное здание ГЭС; 4 – водосливная часть бетонной плотины; 5 – левобережная земляная плотина; 6 – станционная часть бетонной плотины; 7 – правобережная земляная плотина. Параметры гидроузла: максимальная высота плотины – 125 м; полный объем водохранилища – 169,3 км³;пропускная способность водосброса – 11930 м³/с; установленная мощность ГЭС – 4500
МВт; число агрегатов ГЭС - 18
76
Рис. 46. Разрез по станционной части бетонной плотины и приплотинному зданию Братской ГЭС
77
Рис. 47. Вид со стороны нижнего бьефа на станционную часть бетонной плотины и приплотинное здание Братской ГЭС
78
Рис. 48. Разрез гидроагрегата Братской ГЭС (225 МВт; 15,75 кВ; 125 об/мин):
1 – возбудитель вспомогательной синхронной машины; 2 – запрессованная на валу ступица подпятника с зеркалом; 3 – подпятник; 4 – верхний направляющий подшипник; 5 – верхняя крестовина; 6 – вспомогательная синхронная машина; 7 – активная сталь ротора;8 – корпус статора; 9 – вал генератора; 10 – нижний направляющий подшипник генератора;
11 – нижний направляющий подшипник турбины; 12 – сервомоторы направляющего аппарата турбины; 13 – крышка турбины; 14 – направляющий аппарат; 15 – статор турбины; 16 – нижняя цапфа лопатки направляющего аппарата; 17 – рабочее колесо турбины;
18 – отсасывающая труба
79
