11027
.pdf2.3Пояснительная записка
1.ПОЯСНИТЕЛЬНАЯ ЗАПИСКА
1.1. ОБЩИЕ СВЕДЕНИЯ
Геодезические работы по межеванию земельного участка для использования под благоустройство, расположенного по адресу: г.Н.Новгород, Нижегородский район, слобода Печеры, в районе дома №175 выполнены 11 ноября 2008г. инженером
_________________ согласно:
-заявлению заказчика,
-Постановление главы администрации г.Н.Новгорода №4963 от27.10.2008г., Виды и объемы работ представлены в Таблице 1.
|
|
|
|
Таблица |
1 |
|
|
|
|
|
№№ |
Наименование участка |
Характеристика выполняемой |
Площадь, |
|
п.п |
|
работы |
кв.м |
1 |
Земельный участок |
Координирование углов |
2002 |
|
|
|
для использования под |
поворота границ участка, |
|
|
|
благоустройство |
вычисление площади участка |
|
Система координат местная - г.Н.Новгорода.
Работы выполнены в соответствии с требованиями инструктивно-нормативных документов:
1.Федеральный закон «О землеустройстве» от 18 июня 2001г. №78-ФЗ
2.Положения о проведении территориального землеустройства, утверждённые Постановлением Правительства РФ от 07 июня 2002г. №396
3.СНиП 11-02-96, СП 11-104-97.
4.«Инструкция по межеванию земель», Москва, 1996 г.
5.«Методические рекомендации по проведению землеустройства при образовании новых и упорядочении существующих объектов землеустройства», «Методические рекомендации по проведению межевания объектов землеустройства», утверждённых Руководителем ФСЗК России 17 февраля 2003г.
1.2. ОПИСАНИЕ УЧАСТКА РАБОТ
Участок для использования под благоустройство расположен по адресу: г.Н.Новгород, Нижегородский район слобода Печеры, в районе дома №175. Земельный участок граничит: с северо-востока – с земельным участком кадастровый №52:18:0060220:11, с остальных сторон – с землями общего пользования. Граница земельного участка закреплена металлическими штырями.
Градостроительные обременения и ограничения:
-водоохранная зона р.Волга
-историческая территория «Старый Нижний Новгород»
-часть участка расположена в границах объекта археологического наследия – селище Слобода Старые Печеры.
Публичные и частные сервитуты не установлены. Акт установления и согласования границ земельного участка приведен в п.9.
1.3. ГЕОДЕЗИЧЕСКАЯ ИЗУЧЕННОСТЬ
Сведения о топографо-геодезической изученности получены в Верхневолжском окружном управлении геодезии и картографии.
Работа1. В 1974-85гг. Предприятие №7 ГУГК выполнило комплекс геодезических работполигонометрию 1 и 2 разрядов на территории города Н.Новгорода и прилегающих нему землях.
7
Из этой работы использовались в качестве исходных при создании съемочного обоснования, пункты полигонометрии пп 7272, пп 7241.
1.4. МЕТОДИКА ПРОИЗВОДСТВА РАБОТ
На местности граница земельного участка указана в натуре заказчиком.
От исходных пунктов – пп 7272, пп 7241, проложен теодолитный ход, с точек которого выполнено координирование углов поворота границы земельного участка.
Характеристики теодолитного хода, развитого для проведения изыскательских работ приведены в п.21 и соответствуют требованиям инструкции /4/.
Линейно-угловые измерения выполнены электронным тахеометром Sokkia с
точностью измерения углов + 5” |
и точностью измерения линий |
+2мм х 10-6 L в |
соответствии с требованиями инструкции (3). |
|
|
Запись полевых измерений произведена на электронный регистратор. |
||
Окончательная обработка |
измерений выполнена в местной, г.Н.Новгорода, |
системе координат.
Камеральная обработка результатов измерений, вычисление координат углов поворота и вычисление площади произведены на ПЭВМ РС по программе «CREDO» (Геостройизыскания, г.Минск, научно-производственная компания “ Кредо-диалог”,
1998г).
Список координат межевых знаков границы земельного участка приведен в
п.11.
Площадь земельного участка составляет: по документам - 0,2000 га по межеванию - 0,2002га принимается - 0,2002 га
Разница составляет 0,0002га, при допустимой 0,0016га
Допустимое расхождение площадей вычисляется по формуле: ∆ Рдоп. = 0,035Mt√Р док. га
или ∆ Рдоп. = 3,5Mt√Р док. кв.м., где:
mt – средняя квадратическая ошибка положения межевого знака = 0,10м (для земель поселений);
Рдок.- площадь земельного участка по документам; ∆ Рдоп – допустимое расхождение площадей (согласно методических
рекомендаций 6). Площадь участка вычислена с относительной ошибкой не ниже 1:4000. Работы выполнены в полном соответствии с техническим заданием и
требованиями нормативных документов.
Контроль и приемка работ произведена начальником отдела инвентаризации и межевания земель ________________ Акт приемки работ приведен в п.18.
1.5. ПЕРЕЧЕНЬ ВЫПУСКАЕМЫХ МАТЕРИАЛОВ
Наименование материалов |
Заказчик |
ФГУ КП НО |
Территориальный |
|
|
|
(городской) отдел по |
|
|
|
г.Н.Новгороду |
|
|
|
Управления |
|
|
|
Роснедвижимости по |
|
|
|
Нижегородской |
|
|
|
области |
Землеустроительное дело |
Выписка |
Описание |
1 |
Пояснительную записку составил:
8
2.4 Заявление на выполнение работ
9
2.5 Задание на выполнение работ
«Утверждаю»
________________ /_________________./
11 ноября 2008 г.
2.ЗАДАНИЕ НА ПРОИЗВОДСТВО РАБОТ
по межеванию земельного участка
1.Местоположение земельного участка:
г.Н. Новгород, Нижегородский район, слобода Печеры, в районе дома №175
2. Наименование земельного участка:
Земельный участок для использования под благоустройство
3. Наименование исполнителя:
Нижегородское отделение Дзержинского филиала ГП НО «Нижтехинвентаризация»
4.Предварительная сметная стоимость составляет:
5.по договору
6.Получение технических условия ФГУ «Кадастровая палата Нижегородской области»
7.Виды и объем работ подлежащих выполнению:
Межевание земельного участка, привязка границ к пунктам госгеосети; координирование построек на участке; составление чертежа границы земельного
участка в масштабе 1:2000, 1:1000; формирование «Землеустроительного дела»
8. Требования к точности работ:
Средняя квадратическая ошибка положения углов поворота границ землепользования относительно пунктов госгеосети должна быть не более 0,10
м.
9. Система координат:
Система координат местная, г.Н.Новгорода
9. Особые и дополнительные требования к производству работ и отчетным материалам:
Проложение висячих теодолитных ходов не допускается, координирование точек выполнять с пунктов теодолитных ходов с контрольными промерами между закоординированными точками.
10.Дополнительные условия:
«Землеустроительное дело» изготавливается в 1 экземпляре, который передается в Территориальный (городской) отдел по г. Нижнему Новгороду Управления Роснедвижимости по Нижегородской области с оригиналами полевых материалов, выписка передается заказчику
Исполнитель работ:
Заместитель директора – начальник Нижегородского отделения Дзержинского филиала ГП НО «Нижтехинвентаризация»
________________К.В.Смирнов
10

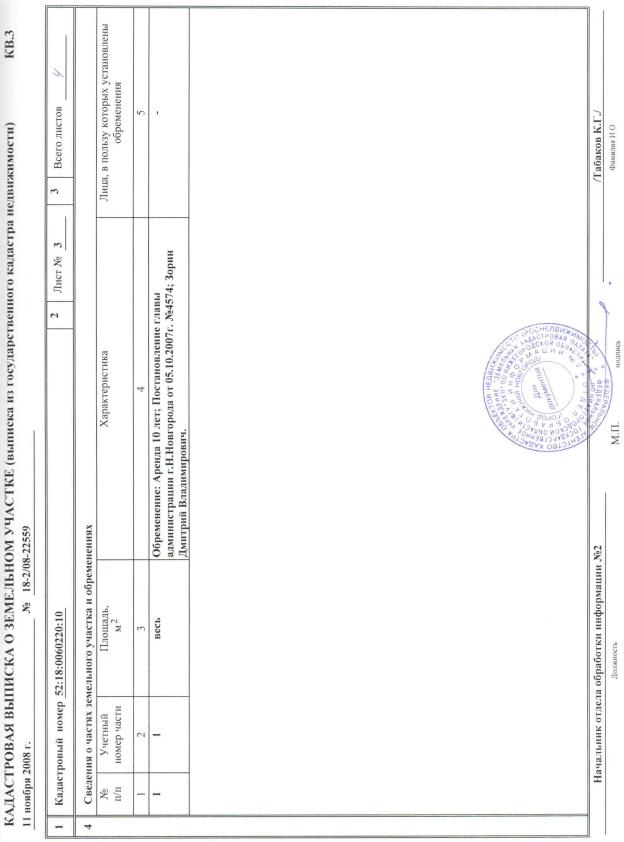

2.6 Сведения государственного земельного кадастра для производства работ
11
12
13
14
15
16
