Создание плоских расчетных моделей (программа Raduga)
.pdf
Создание расчетной модели
В первую очередь должен быть создан Вариант нагружения.
Обычно создаются несколько вариантов нагружения – для постоянных и для временных нагрузок (это нужно для того, чтобы учесть разные коэффициенты надежности по нагрузке, а также разные варианты приложения временной нагрузки – снеговой, ветровой и т.д.). Надо задать название варианта нагружения, а также необходимость учета собственного веса элементов модели.
Создание расчетной модели
После задания Варианта нагружения должна быть задана нагрузка – узловая (прикладывается к узлам модели) или стержневая (прикладывается к стержням модели).
Узловая нагрузка бывает трех видов: сосредоточенная сила, изгибающий момент и сдвиг (осадка) опоры.
Сила может быть направлена вдоль определенной оси, тогда ее величину записывают в окошко с обозначением этой оси.
Сила может быть направлена произвольно, тогда в окошки с обозначением соответствующих осей записывают величины проекций силы на эти оси.
Для плоской задачи следует записывать величины силы только для осей X и Z, величину момента только в окошко оси Y (соответствует плоскости X0Z).
Создание расчетной модели
Стержневая нагрузка бывает четырех видов: сосредоточенная сила, сосредоточенный момент, а также два варианта распределенной нагрузки: линейная сила (равномерно распределенная нагрузка) и трапециевидная сила (неравномерно распределенная нагрузка, изменяющаяся по линейному закону).
Параметр А (для сосредоточенной силы и момента) означает выраженное в долях от единицы расстояние от начала стержня до точки приложения силы (момента). Параметры А и В (для линейной и трапециевидной силы) означают выраженные в долях от единицы расстояния от начала стержня до точки начала (А) и конца (В) приложения распределенной нагрузки.
Так, чтобы приложить равномерно распределенную нагрузку во второй четверти пролета балки надо ввести А = 0,25 и В = 0,5.
Создание расчетной модели

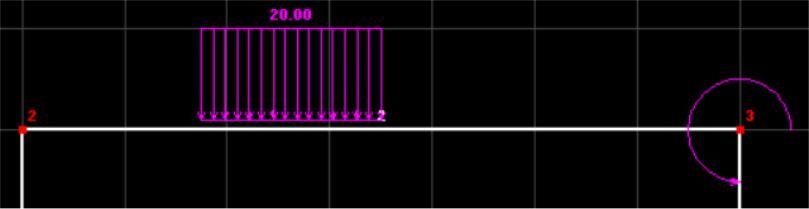

Стержневая равномерно распределенная нагрузка (линейная сила), приложенная к балке во второй четверти пролета балки.
Создание расчетной модели
В связи с необходимостью задавать параметры А и В возникает потребность определить, где у стержня начало.
Началом стержня считается узел стержня, нарисованный первым.
Первым узлом является узел с меньшим порядковым номером. Это можно отобразить с помощью команды «Номера объектов», нажав кнопку на панели «Управление» в строке состояния программы.
Создание расчетной модели
Направление действия нагрузки определяется знаком перед величиной нагрузки.
Положительным направлением для силы сосредоточенной и распределенной считается направление против оси.
Положительным направлением для момента считается направление вращения против часовой стрелки.
Редактирование расчетной модели
Для того, чтобы откорректировать расчетную модель, надо щелкнуть по тому элементу модели (стержень, узел, опора, нагрузка), который вы хотите редактировать.
Обратите внимание: перед тем как щелкнуть (двойное нажатие левой клавиши мыши), убедитесь, что курсор действительно наведен на нужный вам элемент. Элемент, который будет выделен (при однократном нажатии) или откорректирован (при двукратном нажатии левой клавиши мыши) должен быть обведен зеленым прямоугольником.
Редактирование расчетной модели
При редактировании стержня можно изменить сечение и материал стержня.
При редактировании опоры можно изменить тип опоры.
При редактировании нагрузки можно изменить тип нагрузки, ее величину и направление.
При редактировании узла можно изменить координаты узла; вследствие этого узел переместится на экране, а все стержни, сопряженные с ним, тоже поменяют свой размер и ориентацию в пространстве.
Чтобы удалить элемент, надо его выделить, а затем нажать клавишу Delete на клавиатуре компьютера. При удалении узла удалятся все связанные с этим узлом стержни и нагрузки. При удалении только стержня, его узлы удалены не будут.
Расчет в программе «Радуга»

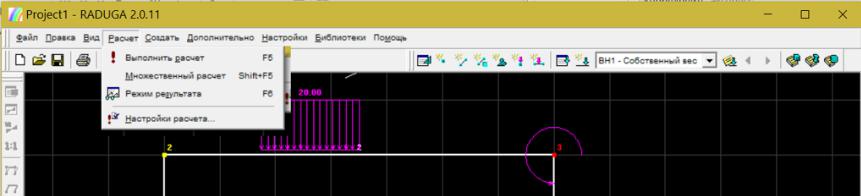

Выполнить расчет можно, выбрав в верхнем меню «Расчет»
команду «Выполнить расчет».
При запуске расчета, программа предложит сохранить файл с результатами расчета (с расширением ~.s2p). При сохранении файла обязательно:
•убедитесь, что сохраняете файл в папку, к которой вам как пользователю открыт доступ для сохранения файлов;
•задайте такое имя вашему файлу, которое не будет совпадать с именем файла «Радуги», уже имеющегося в папке, в которую происходит сохранение файла.
Расчет в программе «Радуга»

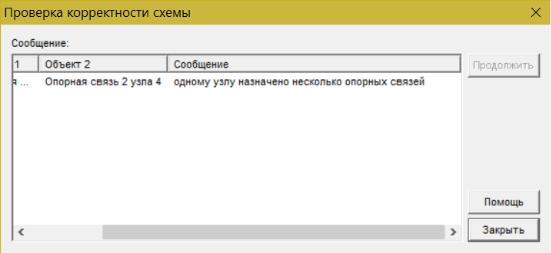

Если при попытке запустить расчет возникло следующее окно:
или иное подобное окно, значит, допущена ошибка при создании расчетной модели. Ошибка в том, что в один и тот же узел помещены две опоры, или две нагрузки, или на один и тот же стержень помещены две одинаковые нагрузки, или начальный и конечный узел стержня совпадают по координатам.
Исправить ошибку можно, удалив лишнюю опору, или нагрузку, или стержень с нулевой длиной.
