.pdfРасчетные характеристики арматуры для поверочных расчетов определяют:
−по [8] исходя из класса, установленного по проектным данным;
−по результатам испытаний вырезанных образцов (длиной не менее
400 мм);
−по результатам химического анализа;
−по ее профилю, при отсутствии проектных данных и невозможно- сти отбора образцов для испытания.
При выполнении поверочных расчетов по проектным данным обсле- дуемых конструкций, запроектированных по действующим нормам, или по данным испытаний вырезанных стержней (при количестве стержней одно- го диаметра менее 5) при соответствии предела текучести, временного со- противления, относительного удлинения при разрыве браковочному ми- нимуму, а также в некоторых случаях по результатам химического анали-
за, расчетные характеристики определяют по [8] в зависимости от класса арматуры (для ранее выпускавшейся арматуры А300(A-II) f yd = 280 МПа и
напрягаемой арматуры А600(A-IV) f pd = 500 МПа).
При выполнении поверочных расчетов по проектным материалам об- следуемых конструкций, запроектированных по ранее действовавшим нор-
мам (НиТУ 123-55, СНиП II-В.1-62*, СНиП II-21-75, СНиП 2.03.01-84*) или по результатам испытаний образцов (5 и более штук) расчетное сопротив- ление арматуры определяется по формуле
|
f yd ( f0.2d ) = f yk ( f0.2k ) γs , |
(3.1) |
где f yk ( f0.2k ) |
– нормативное сопротивление арматуры, |
определяемое в |
соответствии с |
ниже приведенными требованиями; γs |
– коэффициент |
безопасности по арматуре, принимаемый равным для расчета по предель- ным состояниям первой группы:
−для ненапрягаемой стержневой (S240, S400, S500), а также ранее выпускавшейся ненапрягаемой арматуры А300(A-II) – 1,15;
−для ненапрягаемой проволочной (S500) и напрягаемой стержне- вой (S800, S1000, S1200), напрягаемой проволочной арматуры и арма- турных канатов (S1400), а также ранее выпускавшейся напрягаемой ар-
матуры А600(A-IV), A1000(A-VI) – 1,25.
При расчете по предельным состояниям второй группы γs = 1,0 .
51
Нормативное сопротивление арматуры растяжению при повероч-
ных расчетах по проектным материалам определяется по [8] в зависимости от класса арматуры.
Нормативное сопротивление арматуры при поверочных расчетах по результатам испытаний на растяжение в количестве вырезанных образ- цов одного диаметра 5 и более принимается равным средним значениям предела текучести (условного предела текучести), полученным при испы- тании и деленным на коэффициент γ sm :
1,1 – для ненапрягаемой арматуры (S240, S400, S500), а также ра- нее выпускавшейся напрягаемой арматуры А600(A-IV);
1,2 – для ненапрягаемой проволочной (S500) и напрягаемой ар-
матуры (S800, S1200, S1400).
При достаточном для статистической оценки прочности арматуры объеме испытаний (количество вырезанных образцов 9 и более) норма-
тивное сопротивление арматуры может определяться по формуле (2.6).
Расчетные сопротивления арматуры растяжению при отсутст-
вии проектных данных и невозможности отбора образцов допускается на- значать в зависимости от профиля арматуры:
для гладкой арматуры f yd = 155 МПа ;
для арматуры периодического профиля, имеющего выступы:
−с одинаковым заходом на обеих сторонах профиля («винт») f yd = 245 МПа ;
−с одной стороны правый заход, а с другой левый («елочка») f yd = 295 МПа ;
для арматуры серповидного профиля f yd = 315 МПа .
Расчетные предельные напряжения сжатия σs,cu принимаются равными расчетным сопротивлениям арматуры растяжению f yd , но не бо-
лее значения 500 МПа (при расчете по альтернативной модели).
Расчетные сопротивления поперечной арматуры f ywd снижаются
по сравнению с f yd путем умножения на коэффициенты условий работы:
γs1 = 0,8 – для учета неравномерности распределения напряжений по длине; γs2 = 0,9 – для учета возможности хрупкого разрушения стерж-
невой арматуры диаметром менее 13 диаметра продольных стержней в сварных каркасах.
52
3.3. Учет дефектов и повреждений
При местном разрушении бетона сжатой зоны конструкции пове-
рочный расчет производится при фактических геометрических размерах поперечного сечения за вычетом разрушенного участка.
При наличии силовых продольных трещин в месте сопряжения пол-
ки и ребра изгибаемых элементов таврового поперечного сечения площадь сечения свесов полки в расчете не учитывается.
При наличии продольных трещин в зоне анкеровки рабочей арматуры к расчетному сопротивлению арматуры вводится понижающий коэффициент, равный: 0,5 – для средних стержней рядов арматуры; 0,25 – для угловых.
При местном снижении прочности бетона сжатой зоны, когда в ней распо-
ложенбетонразногокласса, поверочныйрасчет(поальтернативноймодели) железобе- тонногоэлементапроизводитсяпоприведенномурасчетномусопротивлениюбетона
|
n |
n |
|
|
fcd , red = ∑ fcdi Sci |
∑Sci , |
(3.2) |
|
i =1 |
i =1 |
|
где |
fcdi – расчетное сопротивление бетона на i-том участке сжатой зоны; |
||
Sci – |
статический момент i-того участка относительно оси, |
проходящей |
|
через центр тяжести растянутой или менее сжатой арматуры. |
|
||
|
Если в результате расчета окажется, что сжатая зона находится только на уча- |
сткебетонаодногокласса, товрасчетахвместо fcd , red следуетприниматьрасчетное сопротивлениебетонаэтогоучастка fcdi иуточнитьвысотусжатойзоныбетона.
При повреждении арматуры коррозией, обрыве части стержней ар-
матуры поверочный расчет производится с учетом фактического уменьше- ния сечения или отсутствия части арматуры железобетонного элемента.
В случае повреждения поперечной арматуры (или мест ее сварки),
закрепляющей продольные сжатые стержни от их бокового выпучивания в любом направлении, и увеличении расстояния между хомутами более до- пустимого по [8] продольные сжатые стержни в расчете не учитываются.
При нарушении анкеровки (сварки, охвата продольной арматуры) по- перечной арматуры, предусмотренной для восприятия поперечных сил, по концам к расчетному сопротивлению поперечной арматуры вводится по- нижающий коэффициент, вычисляемый по формуле
γ s3 |
= |
1 |
n l |
|
|
|
|
∑ |
x,i |
, |
(3.3) |
||
|
||||||
|
|
n i =1 |
|
lbd ,i |
|
где lx,i – меньшее из расстояний от начала зоны анкеровки i-того попе-
речного стержня до места пересечения его расчетным наклонным сечением;
– требуемая длина зоны анкеровки i-того поперечного стержня;
количество поперечных стержней по длине расчетного сечения.
53
3.4. Алгоритм оценки технического состояния железобетонных конструкций
В результате поверочных расчетов железобетонных конструкций в соответствии с алгоритмом, представленным на рис. 3.1, категория техни- ческого состояния конструкции уточняется.
Ремонтно-восстановительные работы планируются исходя из катего- рии состояния.
Так, I категория состояния свидетельствует об отсутствии необходи- мости выполнения ремонтно-восстановительных работ. Малозначительные дефекты устраняются в процессе технического обслуживания.
II категория – дефекты и повреждения устраняются, конструкции покрываются защитными составами в процессе технического обслужива- ния и текущего ремонта.
III категория – необходимо восстановление защитных свойств бето- на по отношению к арматуре (штукатурка сколов, инъецирование трещин, окраска и т.д.) в процессе ремонта.
IV категория – необходимо ограничение нагрузок, капитальный ре- монт, усиление или замена конструкций при отсутствии угрозы безопасно- сти работающих.
V категория – необходимо вывести людей из опасной зоны, выпол- нить противоаварийные мероприятия (разгрузка, временные крепления и т.д.) до проведения работ по усилению или замене конструкций.
Для железобетонных конструкций с разработанными расчетно- теоретическими основами или испытанных до разрушения критерием ава- рийности является коэффициент K , равный отношению усилий, соответ- ствующих прочности с учетом фактического состояния конструкции, оп- ределяемых расчетом по средним значениям прочности бетона ( fcm , fctm ) и арматуры ( f yR = 1,1 f yk , f pR = 1,0 f yk или f yR = f ym ) или испытанием, к усилиям от фактически действующих нагрузок.
Значение коэффициента K , меньшее, чем C , свидетельствует о пре- даварийном состоянии конструкций (V категория состояния).
C = 1,3 – при внезапной, хрупкой схеме разрушения конструкции по сжатой зоне в нормальном сечении, в зоне среза при действии поперечной силы или по анкеровке арматуры, по пространственному сечению от дей- ствия крутящего момента и поперечной силы, при продавливании;
C = 1,15 – при пластичном разрушении от текучести арматуры в нормальном сечении, по пространственному сечению от действия крутя- щего и изгибающего моментов.
54

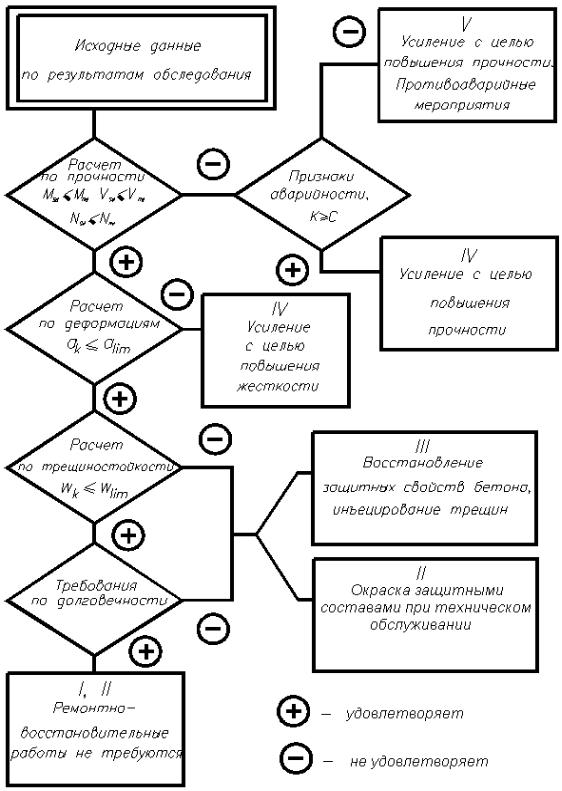

Рис. 3.1. Алгоритм оценки технического состояния железобетонных конструкций
55
Вопросы для самоконтроля
1.По каким нормативным документам производятся поверочные расчеты строительных конструкций эксплуатируемых зданий и сооружений, запроектирован- ных по ранее действовавшим нормам?
2.Как определяются расчетные характеристики бетона железобетонных конст- рукций эксплуатируемых зданий и сооружений?
3.Как определяются расчетные характеристики арматуры железобетонных кон- струкций эксплуатируемых зданий и сооружений?
4.Как в поверочных расчетах железобетонных конструкций эксплуатируемых зда- ний и сооружений учитывается наличие продольных трещин в зоне анкеровки арматуры?
5.Как в поверочных расчетах железобетонных конструкций эксплуатируемых зданий и сооружений учитывается местное снижение прочности бетона сжатой зоны?
6.Изложите алгоритм выполнения поверочных расчетов железобетонных кон- струкций эксплуатируемых зданий и сооружений с целью уточнения их категории со- стояния.
7.Какие виды ремонтно-восстановительных работ производятся в зависимости от категории состояния железобетонных конструкций эксплуатируемых зданий и со- оружений?
8.Как расчетным путем устанавливается предаварийное состояние железобе- тонных конструкций эксплуатируемых зданий и сооружений?
