Задание

1. Ознакомиться с технологией WIFI.

2. Осуществить подключение WIFI маршрутизатора и пользователей сети.

• В CPT создать беспроводной router R0 (WRT300).

• Добавить роутер R1 в как интернет провайдер. Соединить их.

• На R1 настроить адрес 210.210.N.1 255.255.255.252 (адрес Интернет провайдера).

• Осуществить настройку R0 через web интерфейс (GUI).

Установить static ip адрес 210.210.N.2 255.255.255.252 и прописать шлюз провайдера.

Задать маску подсети 26. Проверить вкл. DHCP, установить раздачу адресов с N+10 адреса. Сохранить настройки.

Перейти во вкладку Wireless. Установить смешанный режим. Задать идентификатор сети SSID. SSID Broadcast оставить вкл.

Вкладка Wireless Security. Установить WPA2 personal. Установить алгоритм шифрования и задать ключевое слово. Сохранить.

• Добавить пользовательское устройство (notebook). Проверить наличие беспроводного модуля на устройстве. Во вкладке DeskTop- connect найти созданную сеть и подключиться.

• Проверить появление линии связи с роутером. Посмотреть IP адрес устройство. Проверить доступность Шлюза и Интернет провайдера.

• Добавить в сеть PC. Определить его IP адрес. Установить DHCP. Проверить связь между PC и notebook, шлюзом и Интернет провайдером.

3. Подключение точки доступа к существующей сети.

• Откроем готовый проект сети.

• Создадим точку доступа (AP) и соединим её с коммутатором SW0. AP можно настроить (Port 0 – это физический порт, а Port 1 – беспроводной). Задать SSID и аутентификацию.

• Создать VLAN для беспроводной точки доступа.

• Добавить 4 sub интерфейс для FA 0/1

Router>en

Router#conf t

Router(config)#int fa0/1.4

Router(config-subif)#encapsulation dot1Q 4

Router(config-subif)#ip address 192.168.4.1 255.255.255.0

Router(config-subif)#no shutdown

Router(config-subif)#end

• Создать на роутере пул адресов для сети WIFI.

Router#conf t

Router(config)#ip dhcp pool Wi-Fi-pool

Router(dhcp-config)#network 192.168.4.0 255.255.255.0

Router(dhcp-config)#default-router 192.168.4.1

Router(dhcp-config)#exit

Router(config)#ip dhcp excluded-address 192.168.4.1

Router(config)#end

//Router(config)#ip dhcp pool Wi-Fi-pool – создание пула (набора) dhcp адресов.

//Router(dhcp-config)#network 192.168.4.0 255.255.255.0 – сеть, в которой реализуется dhcp, и её маска.

//Router(dhcp-config)#default-router 192.168.4.1 – адрес по умолчанию (он же адрес роутера).

//Router(config)#ip dhcp excluded-address 192.168.4.1 – исключение адреса роутера из раздачи по dhcp.

• Добавить notebook, подключиться к AP. Проверить доступность устройств, сервера, Интернет провайдера.

• Добавить access лист на роутере.

Router(config)#ip access-list standard mtuci

Router(config-std-nacl)#permit 192.168.4.0 0.0.0.255

Router(config-std-nacl)#exit

Router(config)#int fa0/1.4

Router(config-subif)#ip nat inside

Router(config-subif)#end

Ход работы

Пункт 2. Осуществить подключение WIFI маршрутизатора и пользователей сети.

В CPT создадим беспроводной router R0 (WRT300) и добавим роутер R1 в как интернет провайдер. Соединим их.

Рисунок 1 – Добавление роутеров

На R1 настроим адрес 210.210.N.1, маску 255.255.255.252 (адрес Интернет провайдера).

Рисунок 2 – Настройка роутера R1

Осуществим настройку R0 через web интерфейс (GUI).

Установим static ip адрес 210.210.N.2 255.255.255.252 и пропишем шлюз провайдера.

Рисунок 3 – Настройка IP-конфигурации роутера R0

Зададим маску подсети 26. Проверим вкл. DHCP, установить раздачу адресов с N+10 адреса. Сохраним настройки.

Рисунок 4 – Включение и настройка DHCP роутера R0

Перейдем во вкладку Wireless. Установим смешанный режим. Зададим идентификатор сети SSID. SSID Broadcast оставить вкл.

Рисунок 5 – Настройка Wi-Fi роутера R0

Перейдем во Вкладку Wireless Security. Установим WPA2 personal. Установим алгоритм шифрования и задать ключевое слово. Сохраним.

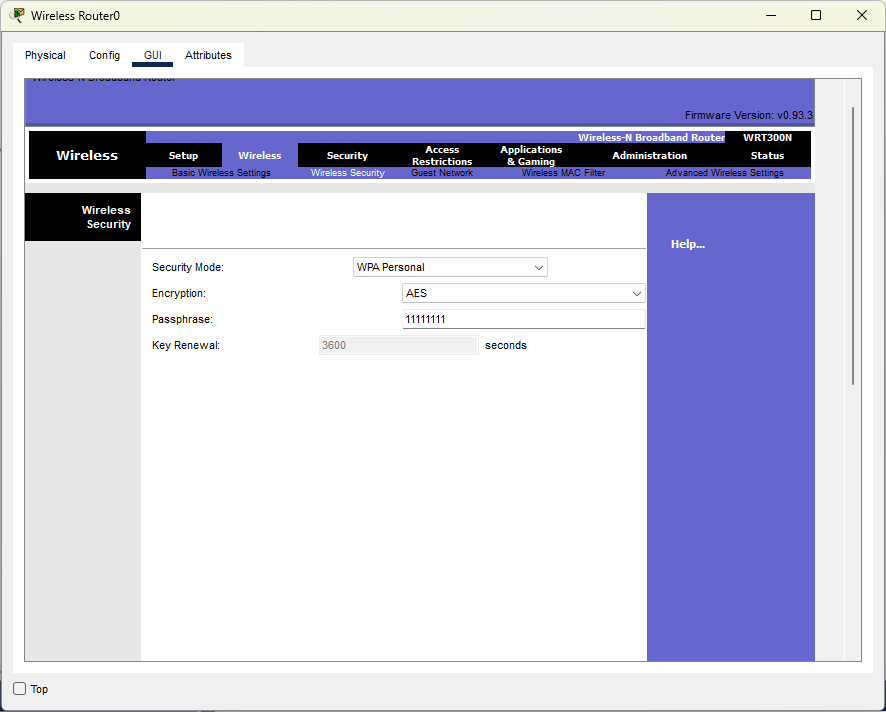

Рисунок 6 – Настройка безопасности Wi-Fi роутера R0

Добавим пользовательское устройство (notebook). Проверим наличие беспроводного модуля на устройстве.

Рисунок 7 – Добавление ноутбука и установка модуля WPC300N

Во вкладке DeskTop- connect найдем созданную сеть и подключимся.

Рисунок 8 – Подключение к сети Wi-Fi

Рисунок 9 – Подключение к сети Wi-Fi

Проверим появление линии связи с роутером.

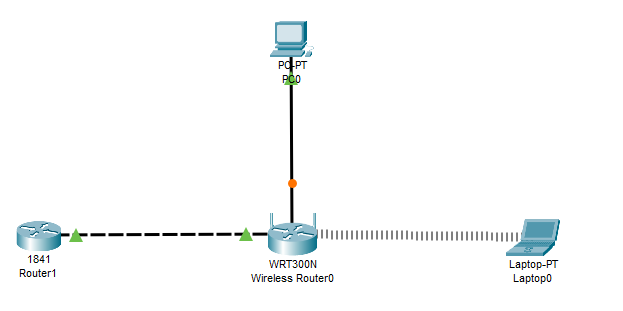

Рисунок 10 – Сеть с подключённым ноутбуком

Посмотрим IP адрес устройства. Проверим доступность Шлюза и Интернет провайдера.

Рисунок 11 – Определение IP-адреса, проверка доступности

Добавим в сеть PC.

Рисунок 12 – Добавление PC

Установим DHCP.

Рисунок 13 – Включение на PC DHCP

Определим его IP адрес. Проверим связь между PC и notebook, шлюзом и Интернет провайдером.

Рисунок 14 – Определение IP-адреса, проверка доступности

Пункт 3. Подключение точки доступа к существующей сети.

Создадим точку доступа (AP) и соединим её с коммутатором SW0. AP можно настроить (Port 0 – это физический порт, а Port 1 – беспроводной).

Рисунок 15 – Добавление точки доступа в сеть

Зададим SSID и аутентификацию.

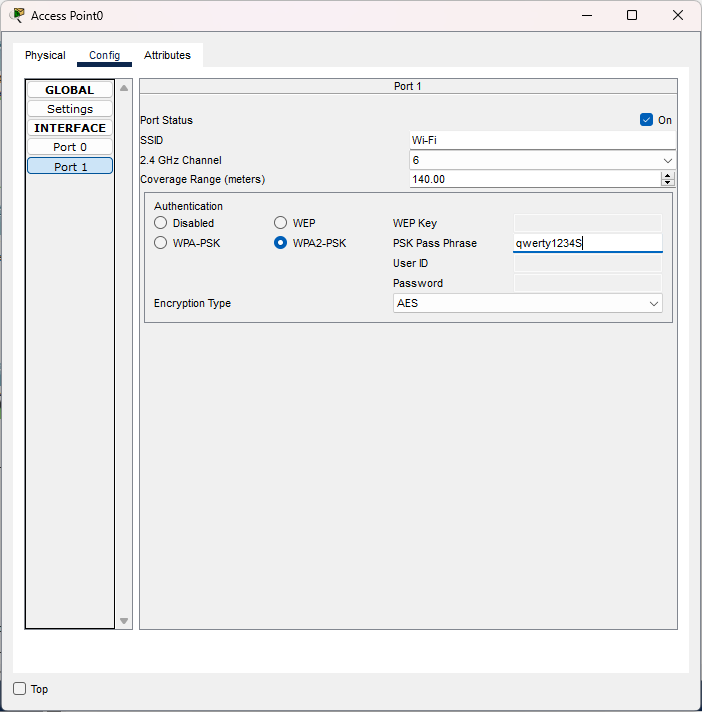

Рисунок 16 – Настройка беспроводного порта точки доступа

Создадим VLAN для беспроводной точки доступа.

Рисунок 17 – Создание VLAN 4 на Switch0

Рисунок 18 – Настройка интерфейса FastEthernet0/5 на Switch0

Добавим 4 sub интерфейс для FA 0/1. Создадим на роутере пул адресов для сети WIFI.

Рисунок 19 – Создание подинтерфейса и пула DHCP адресов на Router1

Добавим notebook, подключимся к AP.

Рисунок 20 – Добавление ноутбука и подключение к точке доступа

Рисунок 21 – Сеть с подключённым ноутбуком к точке доступа

Проверим доступность устройств, сервера, Интернет провайдера.

Рисунок 22 – Проверка доступности устройств, сервера, интернет провайдера

В результате проверки доступности не был получен ответ от интернет провайдера – IP-адрес недоступен. Это вызвано отсутствием access-листа на Router1.

Добавим access лист на роутере

Рисунок 23 – Добавление access листа на Router1

Проверим доступность устройств, сервера, Интернет провайдера еще раз.

Рисунок 24 – Повторная проверка доступности интернет провайдера

Вывод

В результате проделанной лабораторной работы было выполнено подключение WIFI маршрутизатора и пользователей сети, была настроена точка доступа, которая была подключена к существующей сети. Были получены практические навыки работы с беспроводными сетями Wi-Fi.
