Лабораторная работа № 2
по дисциплине гидравлика
Исследование уравнения Бернулли
Преподаватель __________ Андрияс А.А.
подпись, дата
Студенты ГЭ17-02Б __________ Глашев Д.С.
номер группы подпись, дата Рогозная В.Д.
Таскин М.Е.
Черемушки 2019
Цель работы: изучение устройств и принципов действия пьезометров для определения опытным путём потерь напора на преодоление сопротивлений и потерь напора на трение по длине, а также приобретение навыков измерения и расчётов потерь полного напора на трение, исследование уравнения Бернулли.
Оборудование: Учебный стенд для исследования уравнения Бернулли.
Ход работы

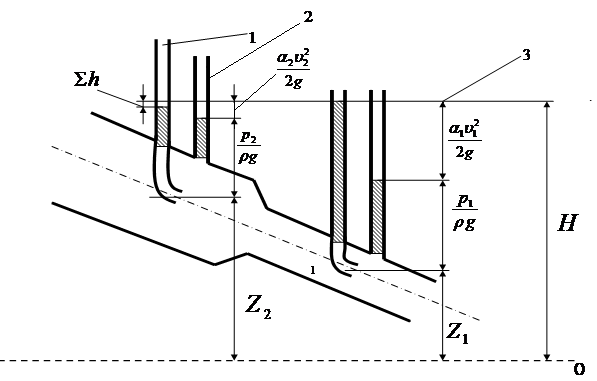

1)Трубка Пито;
2)Пьезометрическая трубка;
3)Напорная линия.
Уравнение Бернулли:
Дано:
Таблица 1
Результаты измерений и расчётов
Наименование величин |
Обозначение |
Единицы измерения |
Сечение |
||
1 |
2 |
||||
Геометрический напор |
|
см |
16 |
27,5 |
|
Пьезометрический напор |
|
см |
58,5 |
26,3 |
|
Полный напор |
|
см |
74,5 |
53,8 |
|
Скоростной напор |
|
см |
2,95 |
0,40 |
|
Потери напора |
|
см |
0 |
20,7 |
|
Расстояния между сечениями |
L |
см |
27,5 |
||
Пьезометрический уклон |
|
- |
0,753 |
||
Гидравлический уклон |
|
- |
0,753 |
||
Фактический расход |
|
|
|
||
Теоретический расход |
|
|
|
|
;
, м/с
м/с
Вывод: исследовали опытным путем уравнение Бернулли, нашли неизвестные величины. Основываясь на полученных измерениях и вычислениях, доказали справедливость формулы Бернулли.
