ОТЧЕТ О ПРАКТИЧЕСКОЙ РАБОТЕ №4
ИВЭ
наименование дисциплины
Построение суточных графиков нагрузки энергосистемы и интегральных кривых
тема работы
Преподаватель Н. С. Лукуц
подпись, дата инициалы, фамилия
Студент ГЭ21-01Б, 542154277 Я. А. Солдатова
№ группы, зачетной книжки подпись, дата инициалы, фамилия
рп. Черёмушки 2023 г.
1.Порядок расчёта по данным системного оператора.
Таблица 1- Мощность потребления ОДУ Урала
ОДУ Сибири |
|||
24.01.2022 |
Мощность потребления РДУ, МВт |
13.06.2022 |
Мощность потребления РДУ, МВт |
0:00 |
23404 |
0:00 |
17787 |
1:00 |
23357 |
1:00 |
17854 |
2:00 |
23918 |
2:00 |
18216 |
3:00 |
24773 |
3:00 |
18988 |
4:00 |
25397 |
4:00 |
19628 |
5:00 |
25924 |
5:00 |
20374 |
6:00 |
25974 |
6:00 |
20526 |
7:00 |
25839 |
7:00 |
20669 |
8:00 |
25667 |
8:00 |
20479 |
9:00 |
25447 |
9:00 |
20450 |
10:00 |
25388 |
10:00 |
20462 |
11:00 |
25241 |
11:00 |
20332 |
12:00 |
25329 |
12:00 |
20408 |
13:00 |
25574 |
13:00 |
20399 |
14:00 |
26189 |
14:00 |
20298 |
15:00 |
26345 |
15:00 |
20269 |
16:00 |
25692 |
16:00 |
20121 |
17:00 |
25561 |
17:00 |
20248 |
18:00 |
25195 |
18:00 |
20290 |
19:00 |
24600 |
19:00 |
19733 |
20:00 |
23956 |
20:00 |
18920 |
21:00 |
23534 |
21:00 |
18322 |
22:00 |
23370 |
22:00 |
18069 |
23:00 |
23345 |
23:00 |
18002 |
Так как мощность проектируемого створа меньше 10% от мощности ОДУ, будем использовать значения РДУ. Для этого найдём коэффициент по формуле:
(1)
Зная местоположение проектируемой ГЭС, определим годовую выработку ОДУ Сибири и Иркутского РДУ, они равны соответственно = 21357,2 млрд. кВт·ч и = 7009,3 млрд. кВт·ч.
(2)
Используя коэффициент, получим значения потребления для Иркутского РДУ.
Таблица 2 – Мощность потребления Иркутского РДУ.
Иркутское РДУ |
|||
24.01.2022 |
Мощность потребления РДУ, МВт |
13.06.2022 |
Мощность потребления РДУ, МВт |
0:00 |
7681 |
0 |
5837 |
1:00 |
7666 |
1 |
5860 |
2:00 |
7850 |
2 |
5979 |
3:00 |
8130 |
3 |
6232 |
4:00 |
8335 |
4 |
6442 |
5:00 |
8508 |
5 |
6687 |
6:00 |
8525 |
6 |
6736 |
7:00 |
8480 |
7 |
6783 |
8:00 |
8424 |
8 |
6721 |
9:00 |
8352 |
9 |
6712 |
10:00 |
8332 |
10 |
6716 |
11:00 |
8284 |
11 |
6673 |
12:00 |
8313 |
12 |
6698 |
13:00 |
8393 |
13 |
6695 |
14:00 |
8595 |
14 |
6662 |
15:00 |
8646 |
15 |
6652 |
16:00 |
8432 |
16 |
6604 |
17:00 |
8389 |
17 |
6645 |
18:00 |
8269 |
18 |
6659 |
19:00 |
8074 |
19 |
6476 |
20:00 |
7862 |
20 |
6209 |
21:00 |
7724 |
21 |
6013 |
22:00 |
7670 |
22 |
5930 |
23:00 |
7662 |
23 |
5908 |
Так как потребление РДУ не позволяет спроектировать на него ГЭС, в качестве энергосистемы выберем местную нагрузку. Предположительно окрестности села Кропоткин, максимальную мощность которой примем равной 7183 МВт.
Таблица 3 – Мощность потребления в летнее и зимнее время
Время |
Мощность потребления, МВт (зима) |
Мощность потребления, МВт (лето) |
1 |
305,5 |
350,35 |
2 |
298,75 |
338,375 |
3 |
298,75 |
338,375 |
4 |
298,75 |
343,375 |
5 |
305,25 |
343,375 |
6 |
323,5 |
360,35 |
7 |
364,375 |
381,25 |
8 |
426,5 |
434,125 |
9 |
483,825 |
453,8675 |
10 |
479,4375 |
465,2725 |
11 |
461,45 |
462,7725 |
12 |
440,1875 |
461,025 |
13 |
448,375 |
471,12 |
14 |
468,125 |
475,2725 |
15 |
459,925 |
480,62 |
16 |
452,275 |
481,95 |
17 |
492,0125 |
486,12 |
18 |
500 |
491,95 |
19 |
486,325 |
500 |
20 |
470 |
478,85 |
21 |
455,45 |
456,95 |
22 |
431,75 |
446,875 |
23 |
381 |
419,15 |
24 |
326,5 |
365,85 |
Рассмотрим табличный метод построения интегральной кривой нагрузки. Ниже приведены формулы для расчёта:
(3)
(4)
(5)
(6)
Таблица 4 – Интегральная кривая нагрузки для лета
-
𝑡, ч
𝑃, МВт
𝛥𝑃, МВт
𝛥Э,млн. кВт ∙ ч
𝑃, МВт
Э,млн. кВт ∙ ч
0
0
1
6783
47
0,05
47
0,05
2
6736
15
0,03
62
0,08
3
6721
6
0,02
68
0,09
4
6716
4
0,02
72
0,11
5
6712
14
0,07
86
0,18
6
6698
3
0,02
89
0,20
7
6695
8
0,06
97
0,25
8
6687
14
0,11
111
0,37
9
6673
11
0,10
122
0,46
10
6662
3
0,03
124
0,49
11
6659
7
0,08
131
0,57
12
6652
7
0,08
138
0,65
13
6645
41
0,54
180
1,19
14
6604
127
1,78
307
2,97
15
6476
35
0,52
342
3,49
16
6442
210
3,36
552
6,85
17
6232
22
0,38
574
7,23
18
6209
196
3,53
770
10,76
19
6013
35
0,66
805
11,42
20
5979
48
0,97
853
12,39
21
5930
22
0,46
875
12,85
22
5908
48
1,06
924
13,92
23
5860
22
0,51
946
14,43
24
5837
5837
140,10
6783
154,53
Таблица 5 - Интегральная кривая нагрузки для зимы
𝑡, ч |
𝑃, МВт |
𝛥𝑃, МВт |
𝛥Э,млн. кВт ∙ ч |
𝑃, МВт |
Э,млн. кВт ∙ ч |
0 |
0 |
||||
1 |
7183 |
43 |
0,04 |
43 |
0,04 |
2 |
7140 |
59 |
0,12 |
101 |
0,16 |
3 |
7082 |
14 |
0,04 |
115 |
0,20 |
4 |
7068 |
23 |
0,09 |
138 |
0,29 |
5 |
7045 |
40 |
0,20 |
178 |
0,49 |
6 |
7005 |
7 |
0,04 |
185 |
0,54 |
7 |
6998 |
25 |
0,18 |
210 |
0,71 |
8 |
6973 |
3 |
0,03 |
214 |
0,74 |
9 |
6969 |
31 |
0,28 |
245 |
1,02 |
10 |
6938 |
14 |
0,14 |
259 |
1,16 |
11 |
6924 |
2 |
0,03 |
261 |
1,18 |
12 |
6922 |
16 |
0,19 |
277 |
1,38 |
13 |
6906 |
24 |
0,31 |
301 |
1,69 |
14 |
6882 |
13 |
0,18 |
314 |
1,87 |
15 |
6869 |
115 |
1,72 |
429 |
3,59 |
16 |
6754 |
47 |
0,75 |
476 |
4,34 |
17 |
6707 |
176 |
2,99 |
651 |
7,33 |
18 |
6532 |
10 |
0,19 |
662 |
7,52 |
19 |
6521 |
105 |
1,99 |
766 |
9,50 |
20 |
6417 |
36 |
0,71 |
802 |
10,22 |
21 |
6381 |
9 |
0,19 |
811 |
10,41 |
22 |
6372 |
3 |
0,08 |
815 |
10,48 |
23 |
6368 |
3 |
0,08 |
818 |
10,56 |
24 |
6365 |
6365 |
152,76 |
7183 |
163,32 |

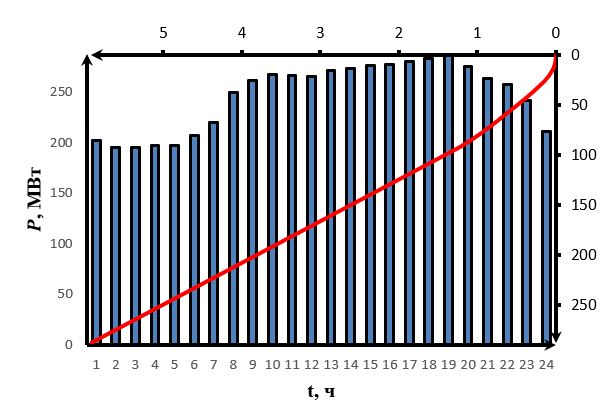

Рисунок 1 – график суточной нагрузки и ИКН для зимы
Рисунок 2 – график суточной нагрузки и ИКН для лета
