2.6. Построение комплексного чертежа по аксонометрическому изображению

Комплексным чертежом называют изображения предмета на совмещенных плоскостях проекций. При этом горизонтальная проекция располагается под фронтальной, а профильная - справа от фронтальной и на одном уровне с ней. Нарушать это правило расположения проекций нельзя. Такое расположение проекций называют проекционной связью.

На рисунке 66 дана изометрия детали, нужно построить три проекции. Изображаемый предмет располагают перед плоскостями трехгранного угла так, чтобы возможно большее число граней предмета было параллельно плоскостям (рис.67, а). Предмет проецируют на фронтальную плоскость V, при этом на предмет смотрят спереди. Грани, параллельные плоскости V, изобразятся в натуральную величину, а грани, перпендикулярные к плоскости V,- отрезками

прямых линий. Ребра, параллельные плоскости V, изобразятся в виде линии в натуральную длину, а ребра, перпендикулярные плоскости V, - точками. Проекцию на плоскости V называют фронтальной.

Чтобы получить проекцию на плоскости H, на предмет смотрят сверху. Проекцию на плоскости H называют горизонтальной проекцией (рис.67,а).

Профильная проекция предмета расположится на плоскости W. При этом на предмет смотрят с левого бока (рис.67,а).

1

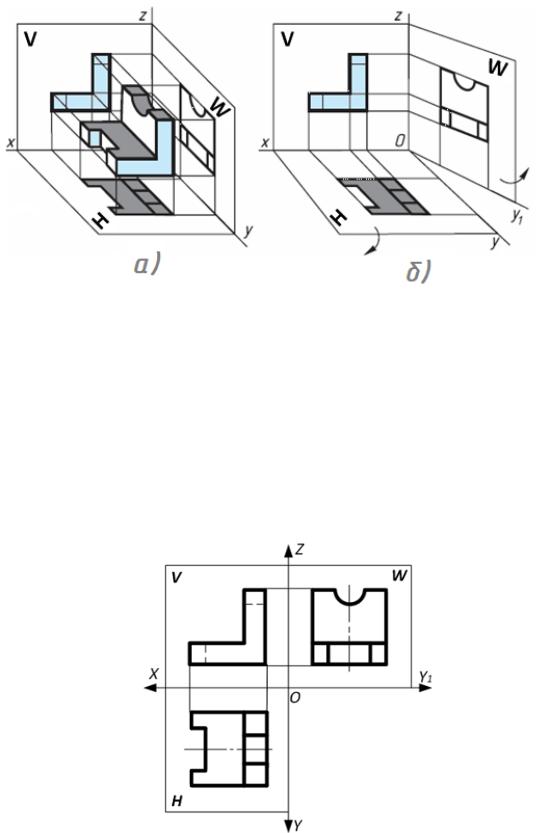

Рисунок 67. Построение трех проекций детали

Построенные проекции оказались расположенными в пространстве в разных плоскостях (горизонтальной и вертикальной). Изображения же предмета обычно выполняют на одном листе, т. е. в одной плоскости. Поэтому для получения чертежа предмета обе плоскости совмещают в одну

Для этого поворачивают горизонтальную плоскость проекций вокруг оси х вниз на 90° так, чтобы она совпала с вертикальной плоскостью. Обе проекции окажутся расположенными в одной плоскости (рис.67,б).

Развернув плоскости проекции, получают комплексный чертеж

(рис.67, б).

.

Рисунок 68. Комплексный чертеж

На совмещенных плоскостях фронтальная и горизонтальная проекции предмета располагаются в проекционной связи, т. е. горизонтальная проекция будет находиться точно под фронтальной (рис.68). Прямая, которая

2

соединяет (т. е. связывает) на чертеже две проекции одной и той же точки, называется линией связи. Фронтальные и горизонтальные проекции точек связаны вертикальными линиями связи

Способ прямоугольного проецирования на две взаимно перпендикулярные плоскости был разработан французским ученымгеометром Гаспаром Монжем в конце XVIII в. Поэтому такой способ часто называют методом Монжа.

Границы плоскостей проекций на чертеже можно не показывать. Профильную проекцию можно строить с помощью постоянной прямой чертежа (рис.69), которую проводят под 450 к любой вертикальной линии.

Рисунок 69. Комплексный чертеж с постоянной прямой чертежа

На рисунке 70,а дана фронтальная диметрическая проекция детали и стрелкой показано направление взгляда при выборе фронтальной проекции. Комплексный чертеж этой детали выполнен на рисунке 70,б)

3

Рисунок 70. Построение комплексного чертежа по диметрической проекции

Построение аксонометрической проекции модели по комплексному чертежу

На рисунке 71 дан комплексный чертеж модели. Нужно построить аксонометрическую проекцию

Рисунок 71. Комплексный чертеж модели

Способы построения изометрической проекции детали:

1.Способ построения изометрической проекции детали от формообразующей грани используется для деталей, форма которых имеет плоскую грань, называемую формообразующей; ширина (толщина) детали на всем протяжении одинакова, на боковых поверхностях отсутствуют пазы, отверстия и другие элементы.

4

Рисунок 72. Построение изометрии от образующей грани

Последовательность построения изометрической проекции заключается в следующем:

построение осей изометрической проекции;

построение изометрической проекции формообразующей грани;

построение проекций остальных граней посредством изображения ребер модели; обводка изометрической проекции (рис.72).

2.Способ построения изометрической проекции на основе последовательного удаления объемов используется в тех случаях, когда отображаемая форма получена в результате удаления из исходной формы каких-либо объемов (рис. 73).

5

Рисунок 73. Построение изометрии методом удаления объемов

3.Способ построения изометрической проекции на основе последовательного приращения (добавления) объемов применяется для выполнения изометрического изображения детали, форма которой получена из нескольких объемов, соединенных определенным образом друг с другом

(рис.74).

Рисунок 74. Способ построения изометрии методом добавления объемов

4.Комбинированный способ построения изометрической проекции.

Изометрическую проекцию детали, форма которой получена в результате сочетания различных способов формообразования, выполняют, используя комбинированный способ построения (рис.75).

6

Рисунок 75. Комбинированный способ построения изометрической проекции
