Цель работы:
Ознакомиться с САПР Quartus II, основными этапами проектирования на основе создания проекта в графическом редакторе и работой с отладочной платой.
Задание:
1) включить на отладочной плате заданные индикаторы;
2) при помощи любых подряд идущих светодиодов отобразить на отладочной плате число 211 в двоичном коде.
1 Включение на отладочной плате светодиодов по заданию
Создадим схему подключения светодиодов в графическом редакторе. Созданная схема изображена на рисунке 1.1

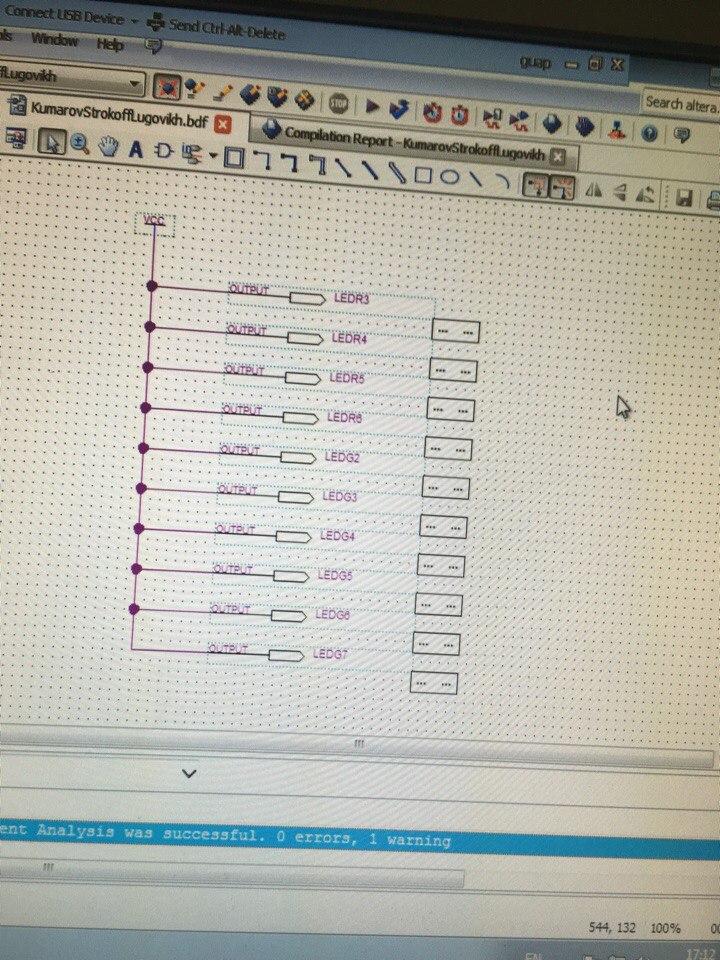

Рисунок 1.1 – Схема подключения светодиодов.
Далее мы производим компиляцию проекта. Ошибок не обнаружено, переходим к следующему этапу работы.
Следующим этапом мы выбираем интерфейс приема-передачи, указанный в графе I/O Standard. Затем назначаем каждый физический вывод ПЛИС в поле Location. Осуществление назначения физических выводов в PinPlanner изображено на картинке 1.2.
Рисунок 1.2 – Назначение выводов в PinPlanner.
Загрузим готовый проект в ПЛИС. После конфигурации на отладочной плате включаются светодиоды в соответствии со схемой. Реализация проекта на ПЛИС изображена на рисунке 1.3.
Рисунок 1.3 – Реализация проекта на ПЛИС.
2 Изобразить на отладочной плате число 211 в двоичном коде
Создаем схему еще одного проекта в графическом редакторе. Схема отображения числа 211 в двоичном коде при помощи светодиодов изображена на рисунке 2.1.
Рисунок 2.1 – Схема отображения числа 211.
В двоичном коде число 211 это число 11010011.
Затем мы осуществляем назначение физических выводов в PinPlanner.
После чего как и в первом проекте осуществляем загрузку готового проекта в ПЛИС. Результат загрузки изображен на рисунке 2.2.
Рисунок 2.2 – Число 211 в двоичном коде.
Вывод: В результате работы были освоены основы работы в программе Quartus II. Познакомились с работой в графическом редакторе и работой с отладочной платой. Ознакомились с составом отладочной платы, возможностями ее работы. В работе мы увидели возможность библиотек Quartus II, их элементную базу. Вспомнили методы перевода чисел в разных системах счисления.
