Исходные данные
Курсовая работа заключается в проектировании волоконно-оптической линии связи, со следующими исходными данными:
Город А: Сердобск.
Город C: Саратов.
Город B: Пугачев.
Типы каналов:
Потоковое видео 270 Мбит/с, 11 каналов;
1 Gigabit Ethernet, 13 каналов;
OTN 2.5 Гбит/с (ODU1, OTN G.709), 6 каналов.
Метод резервирования: 1+1.
-
Расчет проект линии связи между городами
Проектируется трасса ВОЛП между пунктами Сердобск, Саратов и Пугачев. Маршрут трассы, построенный с помощью сервиса GoogleMaps, показан на рисунке 1.
Рисунок 1 – Трасса ВОЛП
Длинна маршрута составила 463 км.

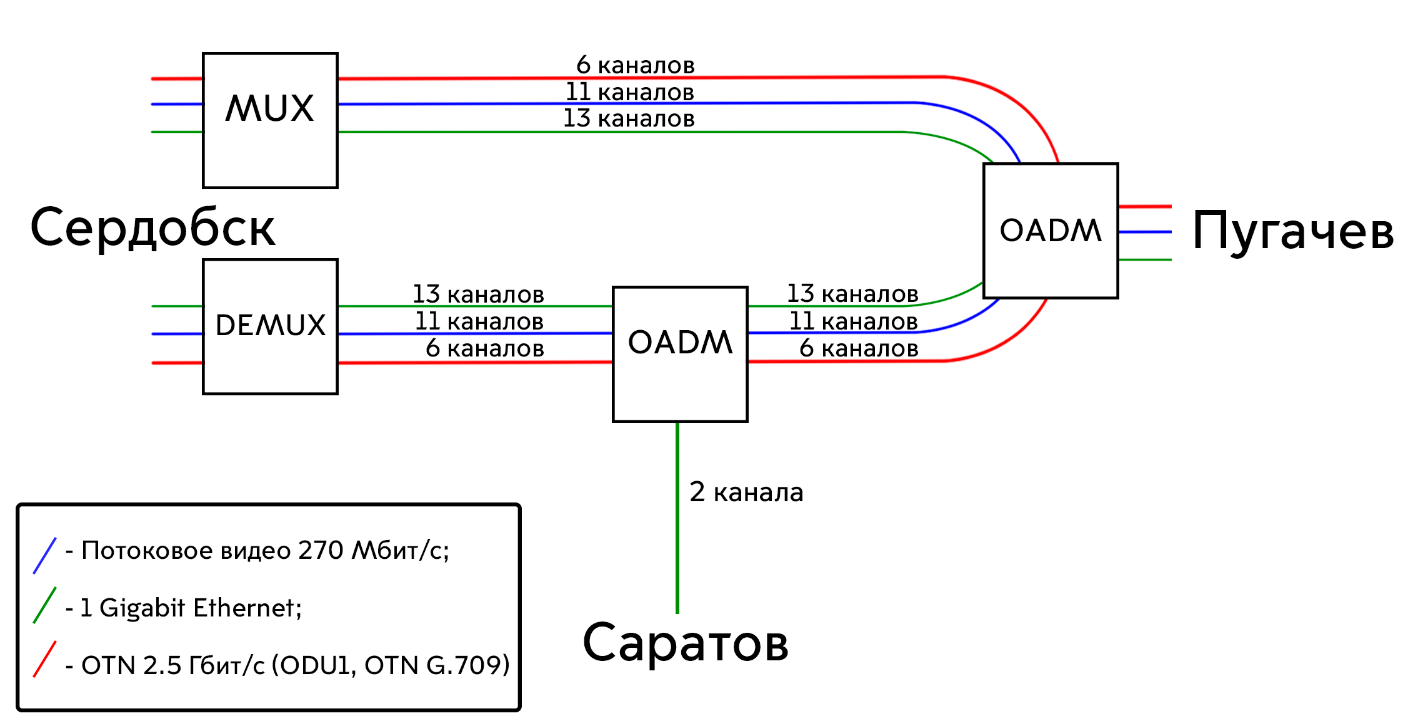

На рисунке 2 изображена схема трассы ВОЛП.
В городе Саратов вводятся и выводятся 2 канала 1 Gigabit Ehernet
Схема сети:
Рисунок 2 – Схема трассы ВОЛП
-
Выбор кабеля
Трасса будет проложена по проводам электропередачи и будет использоваться оптический кабель Alpha Mile Mini-8 (603-01-04).
Кабель оптический Alpha Mile Mini-8 с вынесенным силовым элементом, подвесной, одномодульный, 4кН, 4 волокна G.652.D [1].
В одном волокне передаётся 15 каналов.
30/15=2 – необходимое число волокон для передачи в одну сторону.
2*2=4 – количество волокон, необходимое для передачи в обе стороны.
4*2=8 – необходимое количество волокон с учетом типа резервирования.
Количество волокон в одном кабеле - 4. Значит, нужно выбрать два таких кабеля.
В таблице 1 приведены характеристики оптического кабеля.
Таблица 1 – Характеристики кабеля
Количество волокон |
4 |
Размеры кабеля, мм |
6,7±0,2 х 4,0±0,2 |
Тип волокна (согласно ITU-T) |
9/125 (G.652D) |
Типовое затухание, дБ/км |
≦0,32 при 1310 нм |
-
Расчет нужного количества кабеля
Необходимо рассчитать количество кабеля, требуемого для реализации проекта.
Расстояние между столбами составляет примерно 50 м. Стрела подвеса 1 м.
Коэффициент удлинения 1м/50м=0.02.
463 км*0.02=9,26 км .
Учитывая коэффициент удлинения, 9,26 км нужно добавить. Так же необходимо, чтобы на столбах был запас. Пусть суммарная длинна запасного кабеля – 20 км. Суммарная длинна кабеля в одну сторону 492,26 км.
В одной упаковке 5 км кабеля.
492,26/5=98,457. Значит, нужно 99 упаковок кабеля.
-
Выбор соединительных муфт
Неотъемлемым компонентом при прокладке и обслуживании современных волоконно-оптических линий связи (ВОЛС) являются муфты оптические. Уличные условия могут отрицательно повлиять на оптическое волокно. Муфта для оптического кабеля выполняет функцию надежной защиты оптических волокон от уличной среды и функцию герметизации мест соединения оптических кабелей различной длины.
Муфта оптическая компактная серии SNR-FOSC-X [2].
В таблице 2 приведены характеристики соединительной муфты.
Таблица 2 – Характеристики соединительной муфты
Параметры |
Значение |
Количество вводов |
4 (по 2 с каждой стороны) |
Количество стыкуемых кабелей |
2 |
Необходимое количество соединительных муфт: 98.
-
Выбор трансиверов
Оптический трансивер - это устройство, используемое в сетевом оборудовании для приема и передачи данных между удаленными устройствами: коммутаторами, маршрутизаторами, мультиплексорами и другим телекоммуникационным оборудованием, путем преобразования передаваемого сигнала из оптического в электрический и обратно. Также трансиверы обеспечивают взаимодействие внутреннего интерфейса сетевого устройства с интерфейсом среды передачи, выступая в качестве конвертера интерфейса.
Трансивер для потокового видео:
CWDM SFP 622Mбит/с 40км LC DDM [3]
Трансивер для 1 Gigabit Ethernet:
CWDM SFP 1,25Гбит/с 40км LC [4]
Трансивер для OTN 2.5 Гбит/с (ODU1, OTN G.709):
Оптический трансивер CWDM SFP 2,5Гбит/с 40км LC DDM [5]
Тип модуля: SFP
Мощность излучения: -5...-0 дБм
Чувствительность приемника: -28 дБм
Максимальная допустимая мощность на входе приемника: -8 дБм
Чувствительность: -28 дБм
В таблице 3 приведен частотный план.
Таблица 3 – Частотный план
Волокно |
Номер канала |
Длинна волны, нм |
Тип канала |
Трансивер |
1 |
1 |
1270 |
Потоковое видео 270 Мбит/с
|
CWDM SFP 622Mбит/с 40км LC DDM
|
1 |
2 |
1290 |
||
1 |
3 |
1310 |
||
1 |
4 |
1330 |
||
1 |
5 |
1350 |
||
1 |
6 |
1370 |
||
1 |
7 |
1330 |
||
1 |
8 |
1350 |
||
1 |
9 |
1370 |
||
1 |
10 |
1390 |
||
1 |
11 |
1410 |
||
1 |
12 |
1430 |
1 Gigabit Ethernet
|
CWDM SFP 1,25Гбит/с 40км LC
|
1 |
13 |
1450 |
||
1 |
14 |
1470 |
||
1 |
15 |
1490 |
||
2 |
16 |
1510 |
||
2 |
17 |
1530 |
||
2 |
18 |
1550 |
||
2 |
19 |
1570 |
||
2 |
20 |
1590 |
||
2 |
21 |
1610 |
||
2 |
22 |
1270 |
||
2 |
23 |
1290 |
||
2 |
24 |
1310 |
||
2 |
25 |
1330 |
OTN 2.5 Гбит/с (ODU1, OTN G.709) |
CWDM SFP 2,5Гбит/с 40км LC DDM |
2 |
26 |
1350 |
||
2 |
27 |
1370 |
||
2 |
28 |
1390 |
||
2 |
29 |
1410 |
||
2 |
30 |
1430 |
