Двухмерная ЭхоКг:
Прямая визуализация первичного дефекта межпредсердной перегородки в области центрального фиброзного тела в проекции 4-х камер с верхушки.
Прямая визуализация дефекта межжелудочковой перегородки в области центрального фиброзного тела.
Прямая визуализация расщепления передней митральной створки в короткой оси на уровне митрального кольца на медиальную и латеральную порции (расщепление обычно эксцентричное, ближе к медиальной комиссуре); расщепление септальной трикуспидальной створки (при наличии двух атриовентрикулярных клапанов).
Общая атриовентрикулярная створка, пересекающая межжелудочковую перегородку (при наличии одного атриовентрикулярного клапана).
Отщепленная порция передней митральной створки движется в сторону выходного тракта левого желудочка в парастернальной продольной оси.
Сужение выходного тракта левого желудочка.
Выявление сопутствующих аномалий (стеноз легочной артерии).
Допплер-ЭхоКГ:
Регистрация регургитантного потока в левом предсердии (см недостаточность митрального клапана).
Выявление турбулентного потока через дефект межпредсердной перегородки.
Выявление лево-правого сброса на уровне межжелудочковой перегородки.
Наличие трикуспидальной регургитации.
Оценка степени легочной гипертензии.
Дифференциальный диагноз:
ДМЖП с явлениями легочной гипертензии и застойной сердечной недостаточности.
Двухкамерное сердце.
Левожелудочково-правопредсердное сообщение (косой АВК)
Различают надклапанный (дефект атриовентрикулярной перегородки непосредственно над перегородочной створкой трикуспидального клапана) и подклапанный (дефект атриовентрикулярной перегородки в сочетании с отверстием в септальной створке трикуспидального клапана) варианты косого канала.
ЭхоКГ критерии
Одномерная ЭхоКГ:
Дилатация левого желудочка.
Объемная перегрузка правых отделов сердца (дилатация правого желудочка, парадоксальное движение межжелудочковой перегородки).
Дилатация правого предсердия.
Диастолическое трепетание трикуспидального клапана.
Двухмерная ЭхоКГ:
Прямая визуализация сообщения левого желудочка с правым предсердием в проекции 4-х камер с верхушки.
Признаки аномального строения септальной створки трикуспидального клапана.
Выявление сопутствующих аномалий (в 30% случаев встречаются ДМПП, надклапанный стеноз аорты).
Допплер-ЭхоКГ:
Регистрация трикуспидальной недостаточности.
Наличие систолического турбулентного потока в области предполагаемого дефекта атриовентрикулярной перегородки.
Дифференциальный диагноз:
Частично открытый АВК.
ДМЖП с легочной гипертензией.
Дефект межжелудочковой перегородки
Различают:
1) перимембранозные (трабекулярные, приточные, отточные, рис.81); 2) подартериальные отточные (рис.83); 3) мышечные (приточные, трабекулярные отточные) варианты дефектов межжелудочковой перегородки.
Р ис.81.
Перимембранозный дефект межжелудочковой перегородки (схема).

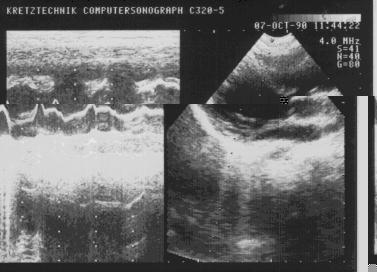

Р ис.82.
Перимембранозный дефект межжелудочковой перегородки: в одномерном исследовании виден перерыв эхосигнала от перегородки (нарушение переднего аорто-септального контакта).
