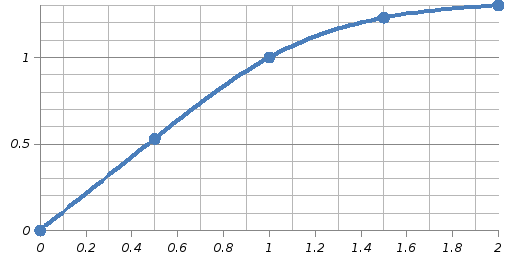

Нормальные характеристики холостого хода:
Т – турбогенераторы, Г – гидрогенераторы
Таблица П2
0 |
0,5 |
1 |
1,5 |
2 |
2,5 |
3,0 |
3,5 |
||
Т |
0 |
0,58 |
1 |
1,21 |
1,33 |
1,4 |
1,46 |
1,51 |
|
Г |
0 |
0,53 |
1,0 |
1,23 |
1,3 |
- |
- |
- |
Дано:
Синхронный (ЯСМ) гидрогенератор
,,,,,, -?
|
Решение:
, ,
;
|
Задача 4
Определите с помощью реактивного треугольника (треугольника короткого замыкания) приведенную к обмотке возбуждения магнитодвижущую силу (МДС) якоря F*a d f Н (F*a f Н) при номинальной нагрузке синхронного гидрогенератора. Данные генератора приведены в табл. П1. Номер задания в табл. П1 соответствует номеру варианта решаемых задач. Нормальная характеристика холостого хода (х.х.х.) приведена в табл.П2.
Дано:
Синхронный (ЯСМ) гидрогенератор
; ;
-?
|
Решение:
. Нагрузка синхронного гидрогене- ратора номинальная при номинальном напряжении , которое в о.е. равно Из графика определяем искомую МДС, которая равна Проверка :
Ответ:
|
Задача 2
Определите действующее значение первой гармонической линейной ЭДС обмотки статора синхронного турбогенератора в режиме холостого хода. Амплитуда основной гармонической индукции магнитного потока возбуждения Bδ f 1m = 0,929 Тл; частота индуктируемой ЭДС f1 = 50 Гц. Схема обмотки статора звезда; число пар полюсов р = 1; число параллельных ветвей а1 = 2. Число пазов статора z1 = 54; шаг обмотки y = 22; обмотка двухслойная петлевая; все катушки обмотки одновитковые. Внутренний диаметр расточки статора D1 = 1,255 м; расчетная длина статора lδ = 5,6 м.
Дано: Синхронный (НеЯСМ) турбогенератор;
; ; (число пар полюсов);
-?
|
Решение: (искомая ЭДС катушки=ЭДС обмотки статора), Число витков в обмотке равно: где -число эффективных проводников в пазу =2 (т.к. обмотка двухслойная). (полюсное деление), , т.е. обмотка выполнена с укороченным шагом и и (поток полюсного деления). .
Ответ: действующее значение ЭДС равно . |
