Принцип будови та функціонування
станції
При роботі станції рідина з цистерни, водоймища або сторонньої ємності за допомогою насосу через роздавальну трубу, колектор та рукава подається до робочих місць. При цьому для дезактивації струменем води використовуються рукави напірні діаметром 25 мм, прямі брандспойти та пістолети роздавальні ПР-5.
При дезактивації миючими розчинами, а також дегазації та дезінфекції заражених об'єктів використовуються рукави діаметром 10 мм та брандспойти із щітками.
Розпилення розчинів при дегазації та дезінфекції досягається застосуванням ковпачків розпилювачів з отвором діаметром 1,5 мм із сердечником.
При використанні дезактивуючих розчинів застосовуються ковпачки розпилювачів, що мають отвори діаметром 2 мм, без сердечників.
Рідина на місцевість (дорогу) розливається через насадку ДН-3, для цього вона може бути встановлена як попереду машини, так і позаду.
Усі роботи, пов’язані з перекачування рідини, виконуються за допомогою механічного насосу, що приводиться в дію від двигуна автомобіля.
Контроль за тиском рідини в трубопроводі ведеться по манометру, встановленому в кабіні.
Прилад дистанційного покажчика рівня рідини в цистерні розташований у кабіні.
2 навчальне питання:
Призначення та будова спеціального обладнання станції
Склад спеціального обладнання
станції:
•цистерна;
•трубопровід;
•насос 2,5ВС-3а з механічним приводом;
•ручний насос БКФ-4;
•рідинний затвор і манометр;
•покажчики рівня рідини в цистерні ;
•бокові площадки та ящики.
Цистерна призначена для перевезення рідин та їх короткочасного зберігання
Рис. Цистерна:
1 – втулка; 2 – фланці; 3 – траверси; 4 – затискний гвинт; 5 – кришка; 6 – диск; 7 – прокладка; 8 – скоба; 9 – хомут; 10 – лист; 11 – подовжня опора; 12 – збірник бруду; 13 – клин; 14 – хвилеріз; 15 – накладка; 16 – опора; 17 і 19 – кронштейни;
18 – обичайка; 20 – труба; 21 – днище; 22 – сапун
Трубопровід призначений для заповнення цистерни, розливу рідини в інші ємності, минаючи цистерну, дегазації місцевості насадкою ДН-3

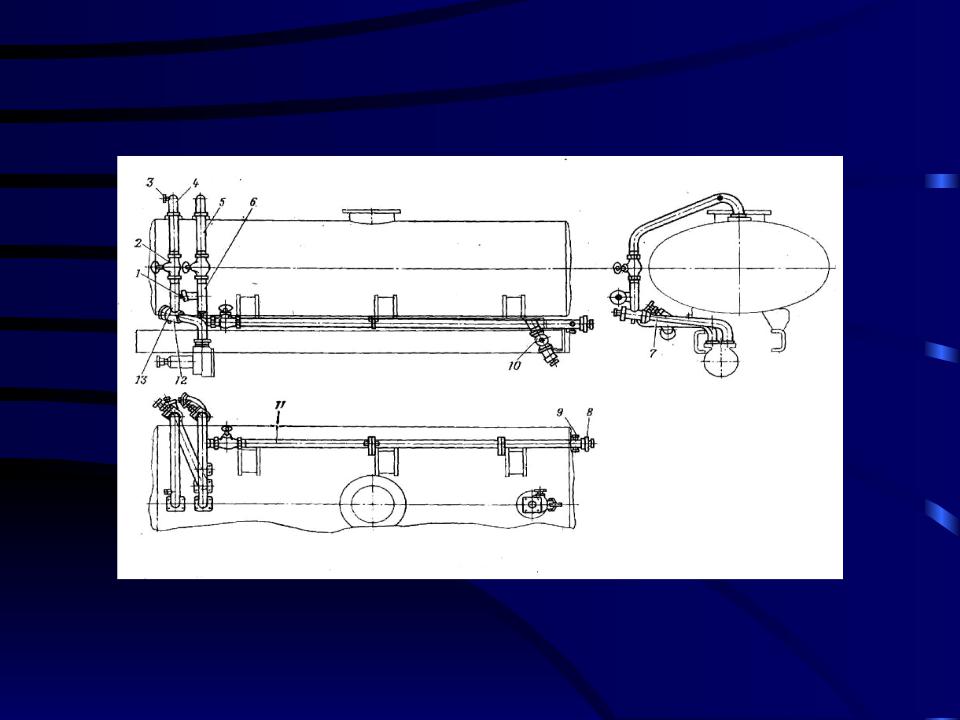

Рис. Трубопровід:
1 – коліно; 2 – вентиль; 3 і 9 – штуцери; 4, 5, 6, 7 і 13 – труби; 8- заглушка; 10 – трубопровід для зливання бруду; 11 – роздавальна труба;
12 – корпус фільтра
Трубопровід складається з таких основних частин:
–труба для всмоктування;
–труба для подавання рідини в цистерну;
–напірна труба;
–роздавальна труба;
–приймальна труба з корпусом фільтру;
–трубопровід для зливу бруду;
–трьох вентилів.
Насос вихровий самовсмоктувальний 2,5ВС-3а призначений для перекачування рідин при виконанні станцією усіх видів робіт
Насос вихровий самовсмоктувальний 2,5ВС-3а:
1 – пробка зливального отвору; 2 6, 9, 16, 19, 41, 43 і 46 – прокладки; 3 – шпилька; 4 – кришка; 5 – робоче колесо; 7 – глуха гайка; 8 і 25 – шпонки;
10 – корпус; 11 – кожух; 12 і 18 – повстяні кільця; 13 – шарикопідшипник; 14 і 42 – втулки; 15 – вал; 17 – кришка підшипника; 20 – втулка пробка; 21 – шайба; 22 – пружина; 23 – клапан; 24 – сідло клапана;
26 – болт; 27 і 31 – стопорні шайби; 28 – шайба; 29 – півмуфта; 30 – кругла гайка; 32 – нерухоме кільце; 33 і 34 – ущільнювальні кільця; 35 – стопорне кільце;
36 – гайка; 37 – обертове кільце; 38 – натискне кільце; 39 – пружина; 40 – обойма; 44 – корпус ущільнення; 45 – заглушка
Технічні характеристики насосу
Подача при 1450 об/хв (по воді), м3/год |
12 |
Напір, мм. вод. ст. |
35 |
Максимальна висота самовсмоктування |
|
(по воді), мм. вод. ст. |
4 |
Тиск повного перепуску рідини через запобіжний |
|
клапан, (кгс/см2) |
5,9 – 6,5 |
Потужність при роботі на воді, кВт |
до 6 |
Маса сухого насосу, кг, не більш |
40 |
Напрямок обертання валу (з боку приводу) |
праве |
Насос ручний БКФ-4 на станції призначений для перекачування рідин у випадках виходу з ладу насосу 2,5ВС-3а

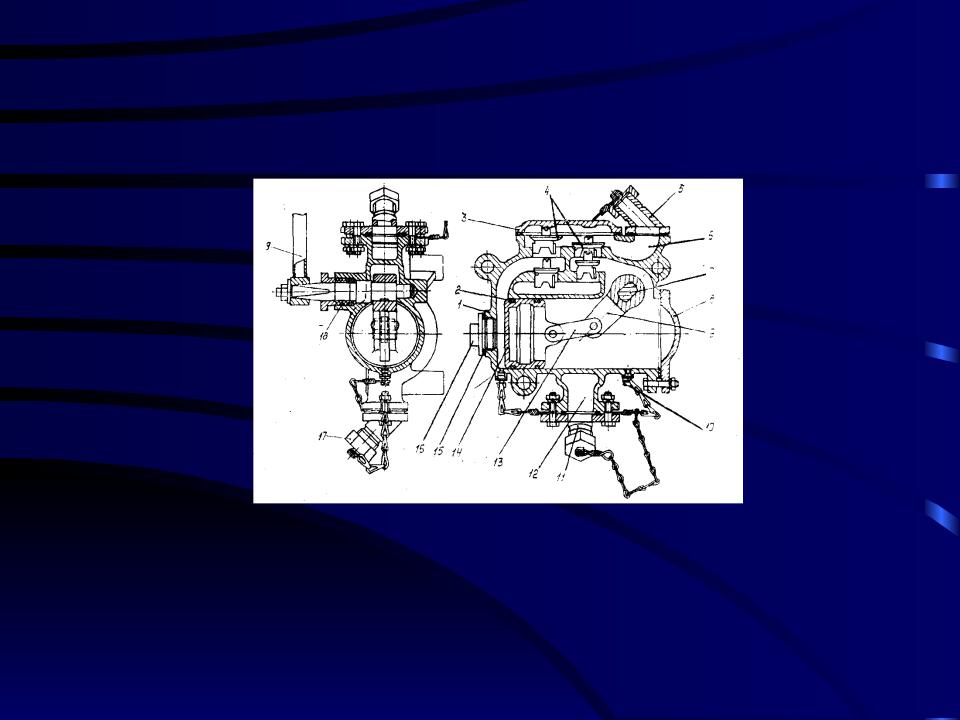

Рис. Насос БКФ-4:
1 – корпус; 2 – поршневе кільце; 3 – кришка клапанної коробки; 4 – клапан; 5 – верхній патрубок; 6 – нагнітальний канал; 7 – валик;
8 – кришка; 9 – важіль; 10 – пробка; 11 – нижній патрубок; 12 – всмоктувальний канал; 13 – стяжка; 14 – поршень; 15 – прокладка;
16 – пробка; 17 – заглушка; 18 – плетене набивання; 19 – рукоятка
Технічні характеристики насосу
БКФ-4
Маса насосу, кг |
|
25 |
Продуктивність за один подвійний хід (по воді), л |
2 |
|
Число подвійних качань за хвилин |
30 ÷ 45 |
|
Найбільший напір (дорівнює показанню манометру плюс |
|
розрідження) в метрах водяного стовпа |
30 |
Висота всмоктування найбільша за вакууметром при |
4 ÷ 5 |
температурі води до 18°С, мм. вод. ст. |
|
