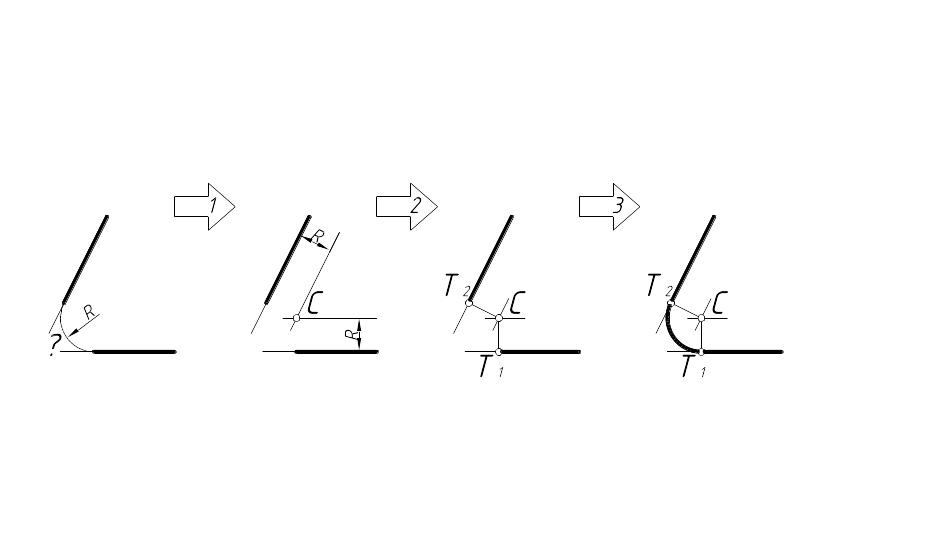

Пример 4. Сопряжение двух прямых при помощи дуги окружности радиуса R (рис. 42).
Рис. 42
1. Построить центр сопряжения С. Для этого провести и пересечь между собой две прямые, отстоящие от заданных прямых на расстоянии R.
2. Построить точки сопряжения Т1 и Т2. Для этого из центра С опустить перпендикуляры на заданные прямые.
3. Из центра С через точки Т1 и Т2 провести сопрягающую дугу.
Пример 5. Сопряжение двух дуг окружностей третьей дугой радиуса R (рис. 43).
Рис. 43
1. Построить центр сопряжения С. Для этого провести и пересечь между собой дуги окружностей радиусов R1+R и R2-R.
2. Построить точки сопряжения Т1 и Т2. Для этого провести прямые О1С и О2С и пересечь ими заданные дуги окружностей.
3. Из центра С через точки Т1 и Т2 провести сопрягающую дугу.
Пример 6. Внешнее сопряжение окружности и прямой линии при помощи дуги окружности радиуса R1 (рис. 44).
Рис. 44
1. Построить центр сопряжения С. Для этого провести и пересечь между собой прямую, отстоящую от заданной прямой на расстоянии R, и дугу окружности радиуса R+R1.
2. Построить точки сопряжения Т1 и Т2. Для этого провести прямую ОС и пересечь ее с заданной окружностью. После этого из точки С опустить перпендикуляр на заданную прямую.
3. Из центра С через точки Т и Т1 провести сопрягающую дугу.

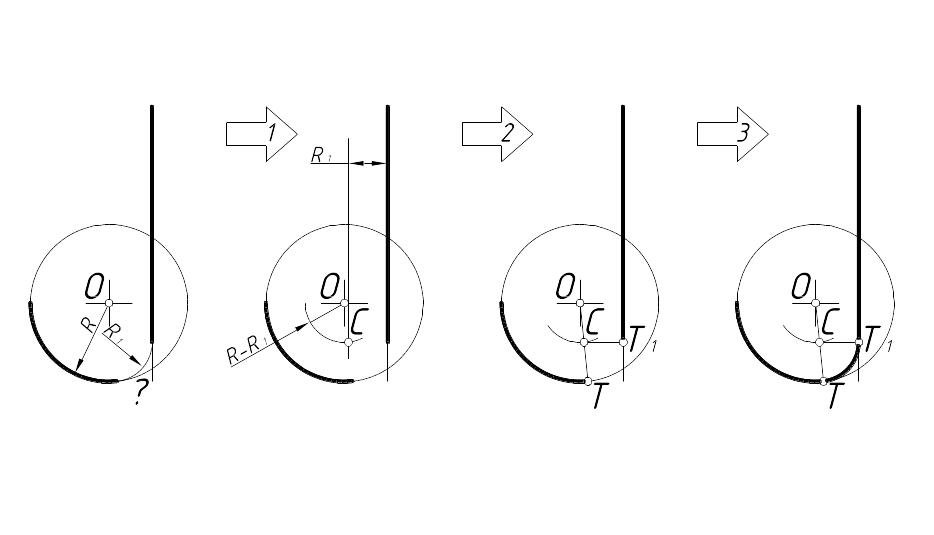

Пример 7. Внутреннее сопряжение окружности и прямой линии при помощи дуги окружности радиуса R1. Вариант 1 (рис. 45).
Рис. 45
Решение аналогично примеру 6. Разница лишь в том, что радиус вспомогательной дуги равен R1-R.
Пример 8. Внутреннее сопряжение окружности и прямой линии при помощи дуги окружности радиуса R1. Вариант 2 (рис. 46).
Рис. 46
Решение аналогично примерам 6 и 7. Разница лишь в том, что радиус вспомогательной дуги равен R-R1.

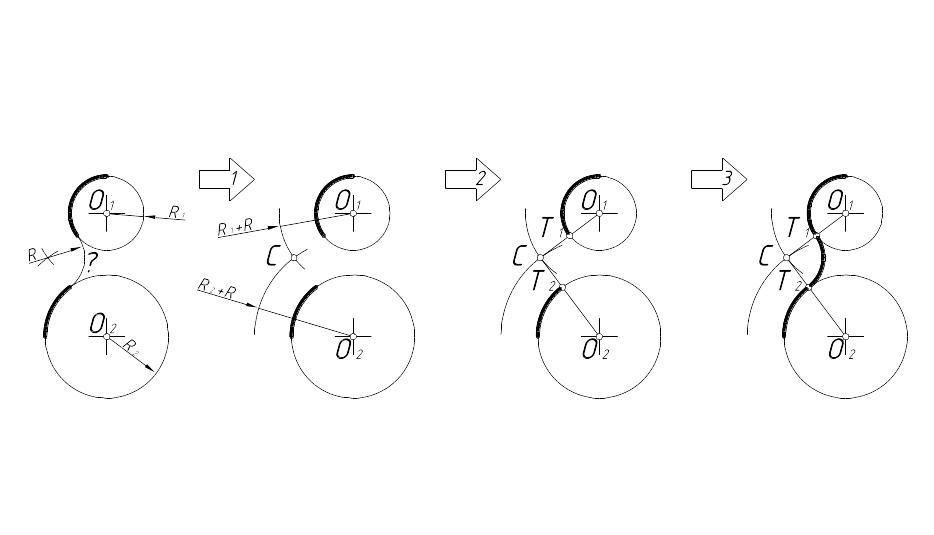

Пример 9. Внешнее сопряжение двух окружностей при помощи дуги радиуса R (рис. 47).
Рис. 47
1. Построить центр сопряжения С. Для этого провести и пересечь между собой дуги окружностей радиусов R1+R и R2+R.
2. Построить точки сопряжения Т1 и Т2. Для этого провести и пересечь между собой прямые О1С и О2С.
3. Из центра С через точки Т1 и Т2 провести сопрягающую дугу.

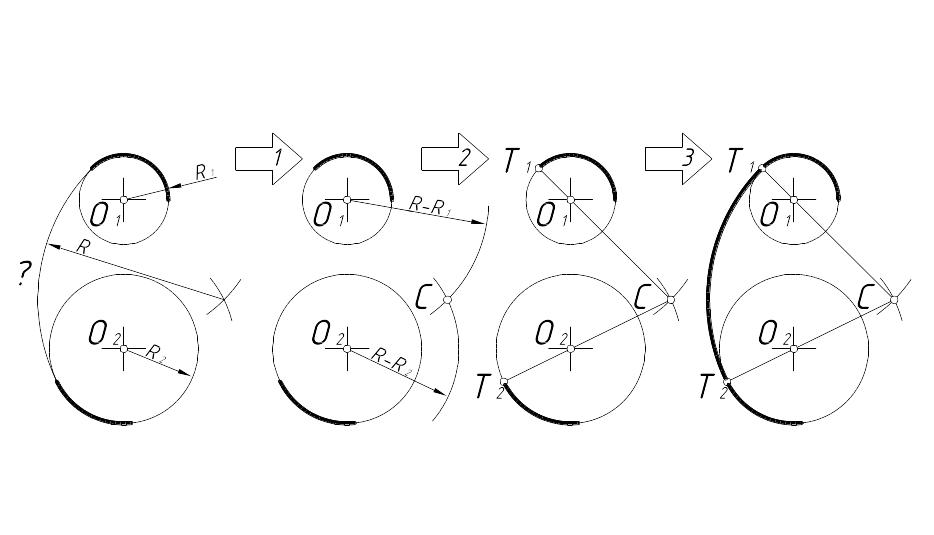

Пример 10. Внутреннее сопряжение двух окружностей при помощи дуги радиуса R (рис. 48).
Рис.48
Решение аналогично примеру 9. Разница лишь в том, что радиусы вспомогательных дуг равны R-R1 и R-R2.
Пример 11. Смешанное сопряжение двух дуг окружностей при помощи дуги радиуса R (рис. 49).
Рис.49
Решение аналогично примерам 9 и 10. Разница лишь в том, что радиусы вспомогательных дуг равны R1+R и R-R2.
Задачи на сопряжение двух окружностей общей касательной решаются в три этапа: проведение вспомогательной окружности, построение точек сопряжения и проведение искомой касательной по двум точкам. Решение этих задач основано на положении 4 (§8).

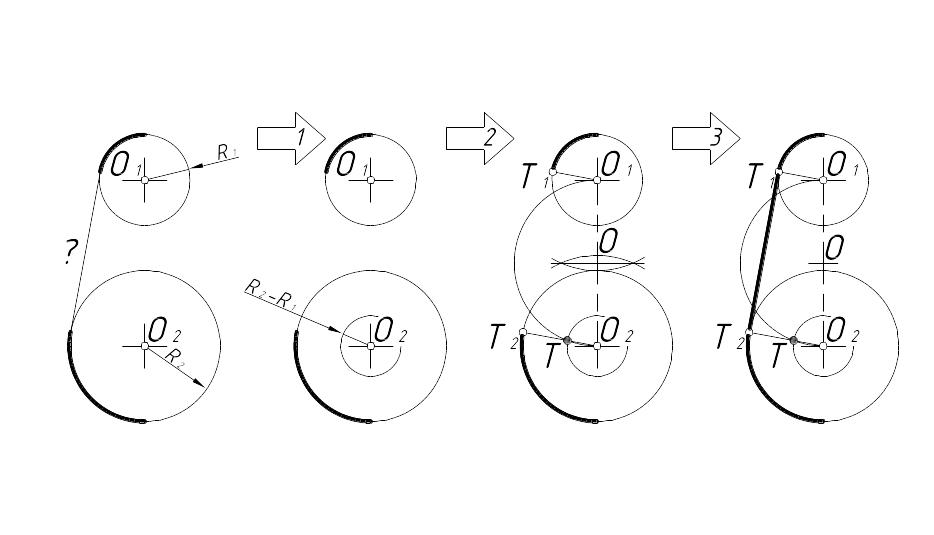

Пример 12. Сопряжение двух окружностей внешней касательной (рис. 50).
Рис. 50
1. Из центра большой окружности провести окружность радиуса R2-R1.
2. Построить точки сопряжения Т1 и Т2. Для этого из средней точки О между центрами окружностей провести дугу через центр большой окружности до пересечения ее в точке Т со вспомогательной окружностью. Радиус О2Т в пересечении с большой окружностью даст точку Т2. Радиус из центра О1, параллельный радиусу О2Т2, в пересечении с малой окружностью даст точку Т1.
3. Провести искомую касательную по двум точкам Т1 и Т2.

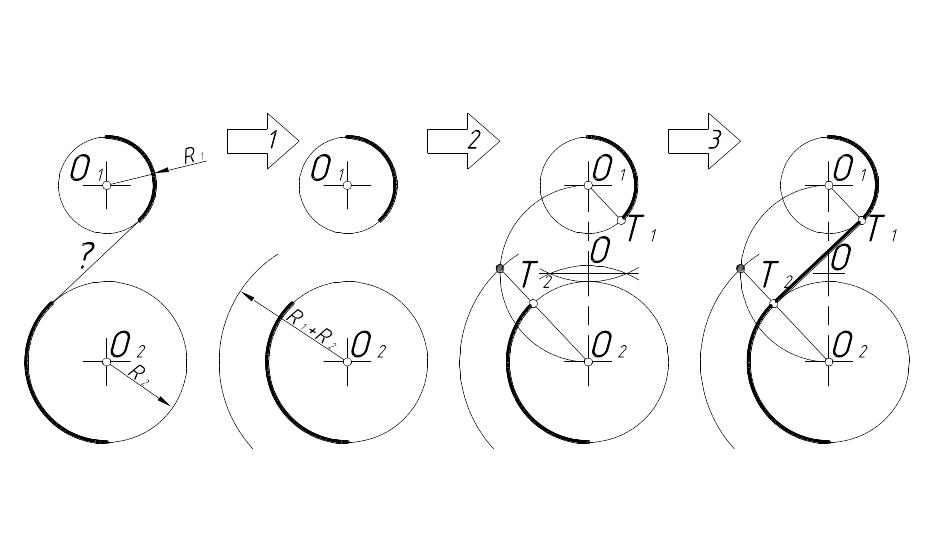

Пример 13. Сопряжение двух окружностей внутренней касательной (рис. 51).
Рис. 51
Решение аналогично примеру 12. Разница лишь в том, что радиус вспомогательной окружности равен R1+R2.
§10. Контур детали с элементами сопряжения
Учебный чертеж детали с элементами сопряжения должен выглядеть подобно тому, как это показано на рис. 52. Необходимо четко обозначить ход построения центров и точек сопряжения, а сами точки должны быть выделены небольшими кружочками.
Изображения в рамке дают понятие, с чего надо начинать построения и какие сведения необходимы для выполнения сопряжений.
Ход выполнения чертежа:
1. Начальные построения.
– Центровые линии отверстий с учетом размера 90.
– Отверстие Ø10 и дуга R15.
– Отверстие Ø38 и дуга R30.
– Прямая на горизонтальной центровой линии верхнего отверстия.
– Вертикальная прямая с учетом размера 62.
Рис.52
2. Построение сопряжений.
– Сопряжение дуги R15 и горизонтальной прямой при помощи дуги R11
(см. пример 6. §9).
– Сопряжение вертикальной прямой и дуги R20.
– Сопряжение дуг R20 и R30 дугой R110 (см. пример 11).
– Сопряжение дуг R110 и R30 дугой R14 (см. пример 5).
– Общая касательная к дугам R15 и R30 (см. пример 12).
3. Нанести размеры.
4. Обвести чертеж.
§11. Овалы для стандартных аксонометрических проекций окружности
Теоретически окружность в аксонометрии проецируется в эллипс. Для упрощения построений допускается эллипс заменять четырехцентровым овалом.
Построение овала основано на принципе сопряжения дуг окружностей. На рис. 53 показано поэтапное построение овала для изометрии окружности, расположенной в горизонтальной плоскости:
D
D
z
.
1
1
2
z
О
.
.
y
.
.
.
.
О
б.ось
О
x
.
.
у
х
2
1
1
1
5
4
3
.
.
.
.
.
.
.
.
.
4
О
3
4
3
О
4
3
О
.
.
.
2
2
2
Рис. 53
1. Проводятся аксонометрические оси x, у, z под 120° друг другу и направление большой оси овала под прямым углом к оси z. Буквенные обозначения осей на чертеже не требуются.
2. Отмечаются центры сопряжения 1 и 2 на малой оси овала (на оси z) при помощи окружности диаметра D.
3. Определяются центры сопряжения 3 и 4 на большой оси овала при помощи наклонных прямых, соединяющих центры 1 и 2 с точками пересечения окружности с осями х и у.
4. Проводятся малые дуги овала из центров 3 и 4 в пределах секторов, ограниченных наклонными линиями.
5. Проводятся замыкающие овал большие дуги из центров 1 и 2 через концы малых дуг.
На рис. 54 показано поэтапное построение узкого овала для стандартной диметрии окружности, расположенной в горизонтальной плоскости:
D
1
м.ось
.
.
D
z
D
.
.
.
O
О
В
А
О
б.ось
.
.
.
.
.
.
.
.
x
y
.
.
1
2
D
.
1
1
2
.
.
.
.
О
В
В
3
О
.
.
О
А
А
4
В
А
.
.
.
.
.
.
2
1
.
.
.
3
5
4
3
5
4
6
.
.
.
2
2
2
Рис. 54
1. Задаются направления большой и малой оси овала.
2. Задается величина большой оси овала точками А и Б из расчета: АВ=D. Наносятся центры сопряжения 1 и 2 на малой оси овала из расчета: 01=02=D.
3. Наносятся центры сопряжения 3 и 4 на большой оси овала из расчета: АЗ=Б4=ОА:6. (Для деления отрезка ОА на 6 частей использована теорема из школьного курса геометрии о пропорциональном делении отрезков параллельными прямыми. При этом 6 одинаковых отрезков на вертикальной оси берутся произвольной длины). Из центров 1 и 2 через центры 3 и 4 проводятся наклонные линии.
4. Проводятся малые дуги овала из центров 3 и 4 в пределах секторов, ограниченных наклонными линиями.
5. Проводятся замыкающие овал большие дуги овала из центров 1 и 2 через концы малых дуг.
Раздел 2. Объем и содержание задания
§12. Общие положения
Четыре задачи выполняются в карандаше на двух форматах А3 в масштабе 1:1. Конкретный объем, сроки выполнения и сдачи задания – согласно графику проведения практических занятий по специальностям. Каждая задача сдается преподавателю на проверку и подпись по мере ее выполнения.
§13. Содержание задач

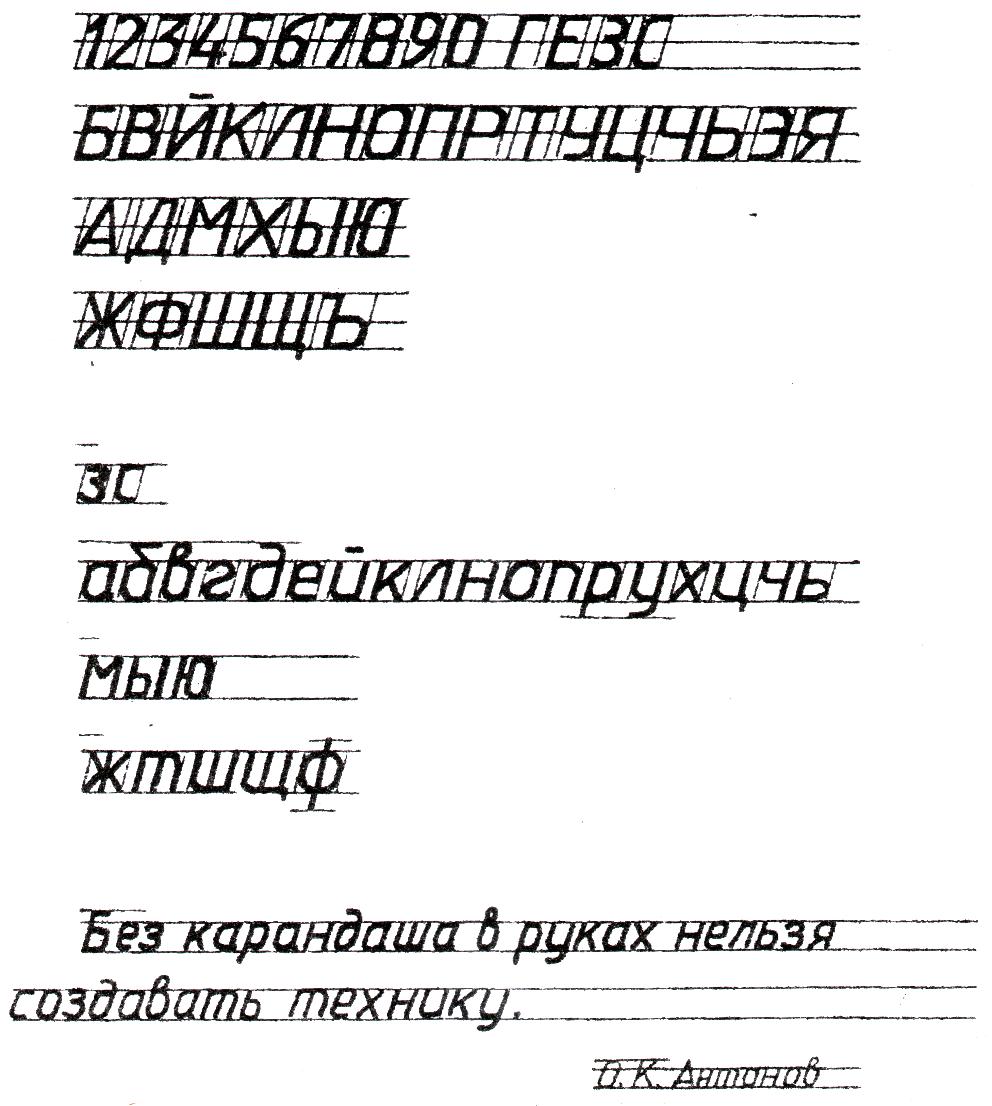

Задача 1. Шрифт чертежный с наклоном, тип Б (см. §4). *
Требуется:
1/. Написать арабские цифры, прописные и строчные буквы русского алфавита шрифтом №10.
2/. Написать слова, прозвучавшие однажды по телевидению ** из уст известного авиаконструктора О.К. Антонова. Шрифт №7 для слов автора, шрифт №5 – для его фамилии.

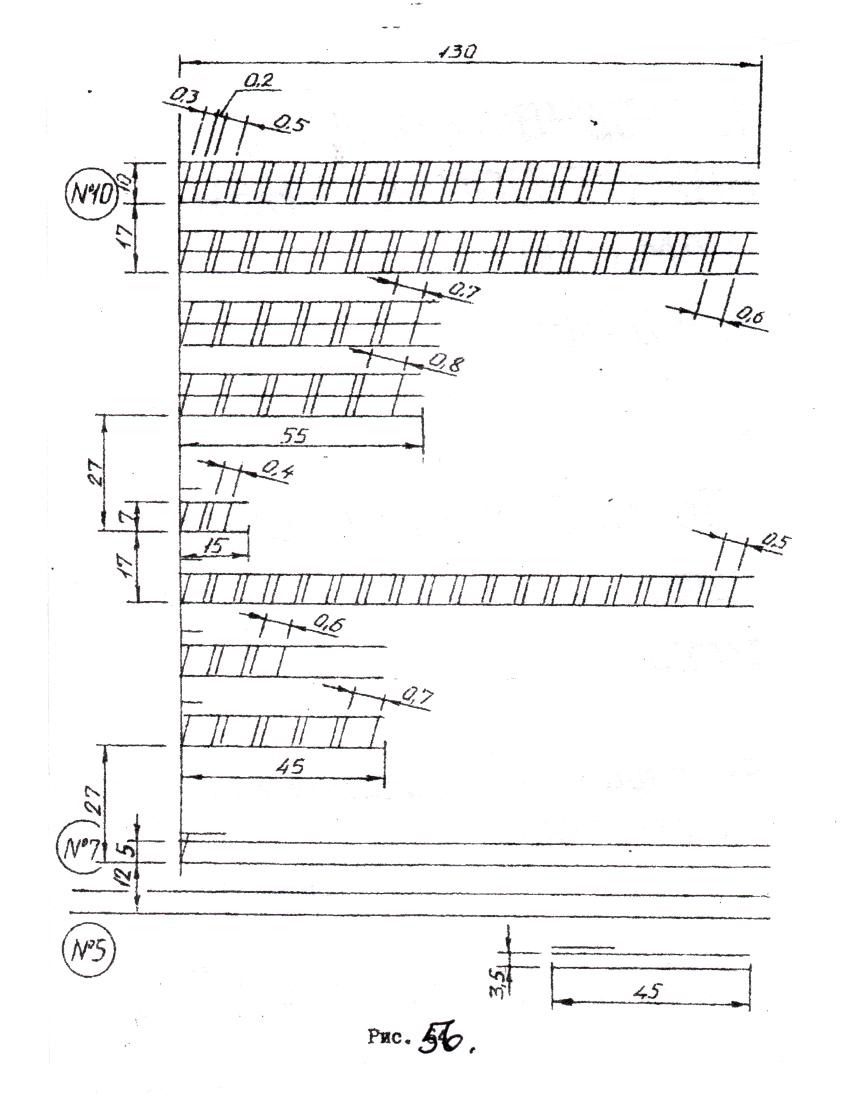

Задачу выполнить по рис.55, используя разметку согласно рис.56. После выполнения задачи разметку стирать не следует.
Рис. 55
* Задача может быть решена на специальном бланке А4.
** “Без карандаша в руках нельзя создавать технику”. Из передачи ТВ “имя на фюзеляже” от 5 февраля 1986 года.
Задача 2. Типы линий и нанесение размеров (см. §1,5,7).*
Перечертить рис. 57 – грамотно. При выполнении элементов детали с уклоном и конусностью использовать вспомогательные графические построения. Размерные числа писать шрифтом №5. Обвести линии чертежа по ГОСТ 2.304-81.
135
105
12
2х45°
45°
65
3х45°
R3
40
.
1:5
Ø60
1:5
Ø28
Ø36
Ø100
Ø52
.
.
.
.
Ø80
30°
10
.
.
Ø8 4отв.
50
Рис. 57
Задача 3. Сопряжения (см. §§8,9,10). Построить изображение технической формы, содержащей элементы сопряжения. Варианты задач – в приложении к пособию (5).
Задача 4. Овалы (см. §11). Требуется:
1/. Построить овал для изометрии окружности
2/. Построить овал для стандартной диметрии окружности.
Диаметры окружностей выбирать одинаковыми в пределах от 60 до 100 мм.
Задача4
Задача3
Задача2
Задача1
Рис. 58
* Задача может быть решена на специальном бланке А4.
