2 сем / Отчет л.р. 8
.docxЛабораторная работа №8
МАШИНА ПОСТОЯННОГО ТОКА. ДВИГАТЕЛЬ С ПОСЛЕДОВАТЕЛЬНЫМ ВОЗБУЖДЕНИЕМ
Выполнил студент группы МС-31 Максимчик К.В.
Цель работы: Ознакомиться с устройством двигателя, изучить его свойства, способы пуска и регулирования скорости вращения.
Паспортные данные:
nн=1200 об/мин;
Рн=1.7 кВт;
Iн=10 А;
Uн=250 В.
Работаем со схемой, приведенной ниже

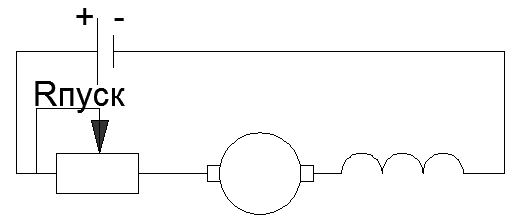

Рисунок 1. – Схема двигателя с последовательным возбуждением
Получаем рабочие характеристики. Занесем данные в таблицу 1.
Таблица 1 – Значения рабочих характеристик
№ опыта |
Измрено |
Посчитано |
|||||||
U, B |
Ia, A |
Iв, A |
n, об/мин |
М, Нм |
P1, Вт |
Р2, Вт |
η |
||
1 |
250 |
5,5 |
5,5 |
1600 |
6 |
1375 |
998,4 |
73 |
|
2 |
6 |
6 |
1500 |
7 |
1500 |
1092 |
72,8 |
||
3 |
7 |
7 |
1425 |
9 |
1750 |
1333,8 |
76,21 |
||
4 |
8 |
8 |
1375 |
11,5 |
2000 |
1644,5 |
82,23 |
||
5 |
9 |
9 |
1175 |
13,5 |
2250 |
1588,6 |
73,09 |
||
6 |
10 |
10 |
1150 |
15 |
2500 |
1794 |
71,76 |
||
7 |
11 |
11 |
1125 |
17 |
2750 |
1989 |
72,32 |
||
8 |
12 |
12 |
1100 |
19 |
3000 |
2173,6 |
72,45 |
Рассчитаем мощности и КПД для одной строки:
Р1=Ia·U=5,5·250=1375 Вт,
P2=0,104M·n=0,104·6·1600=998,4 Вт,
η=(Р1/Р2) 100%=73%

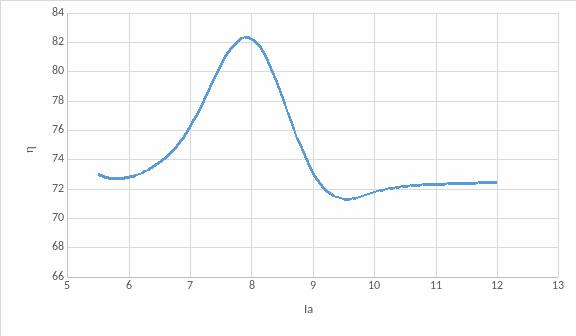

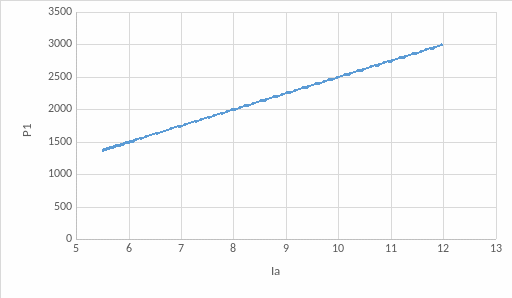

Построим необходимые зависимости для рабочих характеристик:
Далее снимаем искусственную скоростную характеристику при шунтировании обмотки последовательного возбуждения:
Таблица 1 – Значения искусственной скоростной характеристики
№ опыта |
Измерено |
||||
U, B |
Ia, A |
Iв, A |
Iш, А |
n, об/мин |
|
1 |
250 |
6,6 |
7 |
- |
1300 |
2 |
6,7 |
6,9 |
0,7 |
1300 |
|
3 |
6,7 |
6,5 |
1,2 |
1300 |
|
4 |
6,8 |
6,2 |
1,7 |
1295 |
|
5 |
7 |
5,9 |
2,2 |
1295 |
Строим зависимость n=f(Ia):
Снимаем и строим регулирующую характеристику двигателя n=f(U).
-
№ опыта
Измерено
U, B
Ia, A
Iв, A
n, об/мин
Мс, Нм
1
230
6,5
6,5
1270
9
2
210
6,2
6,2
1160
3
190
6,1
6,1
1090
4
170
6
6
1000
5
140
5,9
5,9
735
Вывод: в ходе работы ознакомился с устройством двигателя, изучил его свойства, способы пуска и регулирования скорости вращения.
