Пари, основні визначення
Пара, що перебуває в динамічній рівновазі з рідиною, називається насиченою. ЇЇ стан характеризується тиском насичення Рн, і температурою насичення tн, причому tн=f(Рн). Пара, що не містить крапель рідини і температура якої дорівнює температурі насичення, називається сухою насиченою (с.н.п.). Суміш с.н.п. із крапельками рідини називається вологою насиченою парою (в.н.п.) і характеризується степенем сухості х
;
Для рідини, нагрітої до tн x=0, а для с.н.п. x=1.
Величина (1-x) називається степенем вологості.
Пара, температура якої вище температури насичення при даному тиску, називається перегрітою.
Параметри водяної пари представлені в таблицях: по тиску, по температурі насичення, для перегрітої пари. У них параметри рідини, нагрітої до температури кипіння, позначають штрихом «/», а параметри с.н.п. двома штрихами «//». Параметри в.н.п. позначають індексом « ». Для розрахунку процесів водяної пари використовується i – s діаграма.
8. Вологе|вогке| повітря
Вологе повітря - суміш сухого повітря з водяною парою. Суміш сухого повітря з перегрітою парою - ненасичене вологе повітря. Суміш сухого повітря із сухою насиченою парою - насичене вологе повітря. Вологе повітря підпорядковується закону Дальтона:
де - парціальні тиски сухого повітря й водяної пари.
Температура, при якій повітря з ненасиченого стану переходить у насичений при охолодженні, називається температурою точки роси tт.р. Параметри вологого повітря:
1. Кількість водяної пари в 1 м3 повітря називається абсолютною вологістю, яка чисельно дорівнює густині пари
,
2. Відношення абсолютної вологості до максимально можливої абсолютної вологості (стан насичення), називається відносною вологістю
%
3. Відношення маси водяної пари до маси сухого повітря називається вологовмістом -
,
максимальний вологовміст , .
Відношення вологовмісту до максимального вологовмісту називається степенем насичення .
4. Густина вологого повітря
, або
де Рб – барометричний тиск повітря; Тв.п. – температура вологого повітря, К; ρс.п. – густина сухого повітря (с.п.).
;
5. Теплоємність вологого повітря
,
6. Ентальпія вологого повітря
І ;
І ,
9. Витікання газів і пари
Витіканням називається рух газу через короткі канали особливої форми. Якщо в каналі збільшується швидкість газу, а тиск падає, то такий канал називають сопло. Якщо в каналі зменшується швидкість руху, а тиск збільшується – дифузор. Розрахунковими величинами в процесах витікання є швидкість у вихідному перетині каналу та масова витрата газу. Час перебування газу в коротких каналах невеликий, тому теплообміном між газом і стінкою можна зневажити, що дає можливість вважати процес витікання адіабатним, тоді S=const. Сопло і дифузор виконують свої функції доти, поки швидкість газу на вході в канал менша за швидкість звуку в середовищі витікання. Як тільки вхідна швидкість w1 дорівнює швидкості звуку і більша за неї, то сопло гальмує потік, а дифузор прискорює.
|
|
|
Сопло
|
Дифузор
|

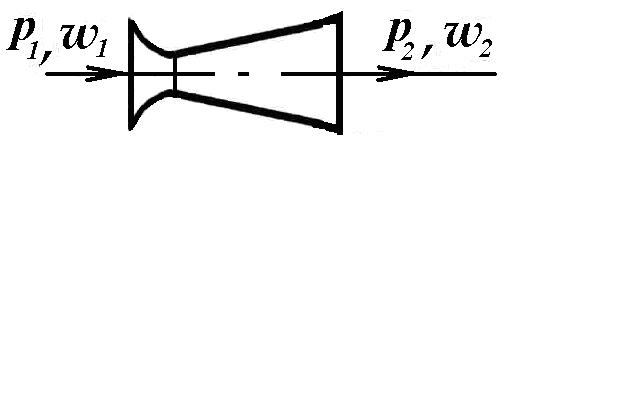

Сопло Лаваля
|
Сопло Лаваля складається з звужуючої та розширювальної частини|частини| і використовується для переходу через швидкість звуку.
Швидкість витікання|виділення| ;
Масова витрата .
При певному відношенні|ставленні| тиску|тиснення|, яке називається критичним , швидкість газу на виході зі звужувального|із| сопла досягає максимального (критичного) значення, що дорівнює швидкості звуку.
Критична швидкість і витрата
;
