Лабораторна робота
Дослідження тиристорних регуляторів напруги
Порядок виконання роботи:
1. Зібрати схему, згідно рис. 7.1.
|
R1 HL1 |
|
|
R2 |
PS1 - Осцилограф; |
|||||
|
|
|
|
|
|
|
|
|
|
R1, R2 - Резистор 27 Ом; |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
~24В |
|
VS1 R3 |
|
|
R3 - Резистор змінний 22 кОм; |
|||||
|
|
|||||||||
N |
|
|
|
|
|
HL1 - Лампа розжарювання МН26-0,16; |
||||
|
|
|
PS1 |
|
|
|
|
|
||
|
|
|
|
|
VD1 |
VD1 - Діод КД209Д; |
||||
|
|
|
|
|
VS1 - Тиристор КУ101А. |
|||||
|
|
|
|
|
||||||

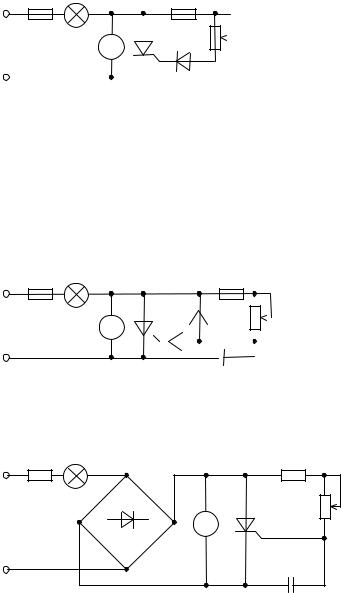

Рис. 7.1 Схема для дослідження тиристорного регулятора напруги.
2.Увімкнути живлення схеми.
3.Змінюючи опір резистора R3 встановити за осцилографом значення кута управління тиристора
0°, 45°, 90° та 180° спостерігаючи при цьому за яскравістю горіння лампи HL1.
4.Зарисувати у звіт осцилограми напруг на тиристорі VS1 та лампі HL1 при кутах управління 0°, 45°, 90° та 180°.
5.Вимкнути живлення схеми.
6.Зібрати схему, згідно рис. 7.2.
R1 HL1 |
|
VS1 VD2 R2 |
|
|
PS1 - Осцилограф; |
|||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
C1 - Конденсатор 1 мкФ х 25 В; |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||
~24В |
|
|
|
VD1 |
|
|
|
R3 |
|
|
|
R1, R2 - Резистор 27 Ом; |
||||||
|
|
|
|
|
|
|
|
|
||||||||||
|
|
|
|
|
|
|
|
|
||||||||||
N |
|
|
|
|
|
|
|
|
R3 - Резистор змінний 22 кОм; |
|||||||||
|
|
|
|
|
|
|
|
|
|
|||||||||
|
|
PS1 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
HL1 - Лампа розжарювання МН26-0,12; |
|
|
|
|
|
|
|
|
|
|
|
|
|
+ |
|
|
|||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
VD1, VD2 - Діоди КД209Д; |
|||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||||
|
|
|
|
|
|
|
|
|
|
C1 |
|
|
||||||
|
|
|
|
|
|
|
|
|
|
|
|
VS1 - Тиристор КУ101А. |
||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Рис. 7.2 Схема для дослідження тиристорного регулятора напруги. |
|||||||||||||||
7.Повторити виконання п.п. 2-5.
8.Зібрати схему, згідно рис. 7.2.
|
|
|
R2 |
PS1 - Осцилограф; |
|
R1 HL1 |
PS1 |
VS1 |
R1, R2 - Резистор 27 Ом; |
||
R3 |
R3 - Резистор змінний 2,2 кОм; |
||||
~24В |
N |
|
|||
|
HL1 - Лампа розжарювання МН26-0,16; |
||||
|
|
|
|||
|
VD1 |
|
|
VD1 - Місток діодний КЦ405Б; |
|
|
|
C1 + |
VS1 - Тиристор КУ101Б. |
||
|
|
|
|
||
|
|
|
|
Рис. 7.3 Схема для дослідження |
|
|
|
тиристорного регулятора напруги. |
|||
9.Повторити виконання п.п. 2-5.
10.Зробити висновки за результатами виконаної роботи, подібні до наведених нижче: Висновки.
1.Тиристори дозволяють регулювати струм через навантаження.
2.Ефективність регулювання пов’язана із складністю схеми керування.
-21 -
11. Дайте відповіді на контрольні запитання:
а) В чому полягає принцип регулювання в тиристорних регуляторах. б) Призначення тиристора в схемах регуляторів.
в) Що таке кут керування у тиристорних схемах?
Результати роботи
1.Схеми дослідження з параметрами елементів схеми.
2.Осцилограми напруг на навантаженні та тиристорі.
3.Висновки.
- 22 -
Лабораторна робота
Дослідження оптоелектронного приладу (оптрона)
Порядок виконання роботи:
1. Зібрати схему, згідно рис. 8.1. |
|
|
|
|||||
|
mA |
|
|
mA |
|
|
PA1, PA2 - Прилад комбінований Ц43101; |
|
+ |
|
|
SA1+ |
R1 |
- Резистор 470 Ом; |
|||
PA1 |
|
PA2 |
||||||
5В |
|
|
30B |
R2 |
- Резистор змінний 2,2 кОм; |
|||
- |
R1 |
R2 |
VD1 |
R3 |
|
- |
R3 |
- Резистор 3,3 кОм; |
|
VD1 - Оптрон тиристорний АОУ103А; |
|||||||
|
|
|
|
|
|
|||
|
|
|
|
|
|
|
SA1 - Тумблер МТ-1. |
|
|
|
|
|
Рис. 8.1 Схема дослідження роботи оптрона. |
||||
2.Встановити ручку потенціометра R2 і ручки „+15 В” та „-15 В” блоку ПГ в крайнє ліве положення.
3.Увімкнути живлення схеми.
4.Встановити, за допомогою ручок „+15 В” та „-15 В” блоку ПГ напругу по 15 В.
5.Змінюючи опір резистора R2, визначити струм спрацювання оптрона.
6.Встановити ручки „+15 В” та „-15 В” блоку ПГ в крайнє ліве положення.
7.За допомогою опора R2 встановити струм близький до струму спрацювання оптрона.
8.Змінюючи, за допомогою ручок „+15 В” та „-15 В” блоку ПГ напругу живлення від 0 до максимального значення, зняти вольт-амперну характеристику оптрона.
9.Результати вимірювань занести в таблицю:
№ п/п |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
14 |
15 |
16 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
UВИХ, В
IВИХ, мА
10.За результатами вимірювань побудувати вольт-амперну характеристику (ВАХ) досліджуваного оптронного тиристора АОУ103А.
11.Зробити висновки за результатами виконаної лабораторної роботи, подібні до наведених нижче:
Висновки.
1. Оптрон дозволяє реалізувати гальванічну розв’язку первинного і вторинного кіл. 2.
12. Дайте відповіді на контрольні запитання:
а) Назвіть основні характеристики та параметри оптоелектронних приладів.
б) Охарактеризуйте фотовипромінювачі та фотоприймачі оптоелектронних елементів. в) Як маркуються оптоелектронні прилади?
Результати роботи
1.Схеми дослідження з параметрами елементів схеми.
2.Результати вимірювань та ВАХ досліджуваних елементів.
3.Висновки.
- 23 -
Література
1.Гершунский Б.С., Основы электроники. -К.: Вища школа, 1986.
2.Руденко В.С., Трифонюк В.В., Ромашко В.Я. Промислова електроніка. -К.: «Либідь» при КДУ, 1993.
3.Электронные устройства железнодорожной автоматики, телемеханики и связи. /Под ред. А.В. Шилейко. -М.: Транспорт, 1989.
4.Ф.Я. Либерман., Электроника на железнодорожном транспорте. -М.: Транспорт, 1987.
