Билет № 4

1. Дисторсия

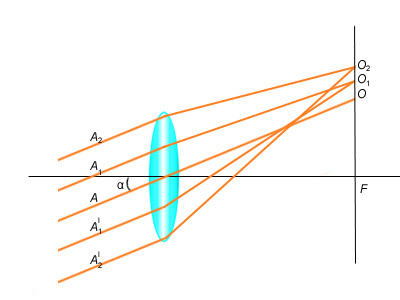

Дисторсия – это аберрации, когда нарушается геометрическое подобие между объективом и его изображением. Аберрация обус­лов­ле­на не­оди­на­ко­вым ли­ней­ным уве­ли­че­ни­ем оп­тической сис­те­мы на раз­ных уча­ст­ках изо­бра­же­ния. Дисторсия не влияет на качество изображений, но изменяет положение каждой точки.

, где – коэффициент дисторсии системы, не зависящий от апертуры ; – это угловое поле в пространстве предмета

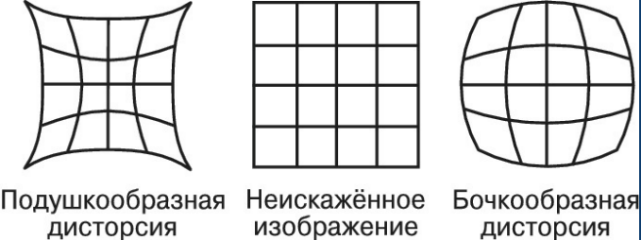

изображение вытягивается по краям поля (подушкообразная дисторсия)

увеличение по краям поля становится меньше (бочкообразная дисторсия)

2. Фоторезисторы – это разновидность фотоприемных устройств, основанных на внутреннем фотоэффекте (возбуждение электронов под действием фотонов без выхода их за пределы облучаемого тела). Представляют из себя пластинки полупроводникового материала с двумя не выпрямляющимися контактами. Количественная характеристика – фототок (разность токов в эл. цепи, в которую включен ФР, при наличии и отсутствии освещения. Основной материал изготовления: сульфид и селенид кадмия.

ВАХ ФР при облучении и без облучения линейна. Изменение потока излучения меняет угол наклона этой характеристики.

ЛАХ ФР нелинейна из-за зависимости времени жизни носителей заряда от величины потока излучения.

Спектральная характеристика ФР – это зависимость фототока от длины волны монохроматического излучения, освещающего фоточувствительную площадку.

Билет № 5

1. Кома

Кома – это аберрация, когда изображение точки имеет вид не­сим­мет­рич­но­го пят­на рас­се­я­ния в следствии на­ру­ше­ния сим­мет­рии пуч­ка после наклонного падения лучей на оп­тическую си­сте­му. Изображение точки, формируемое оптической системой, принимает форму несимметричного пятна рассеяния с максимальной освещённостью у вершины

А беррация Кома исправляется подбором линз.

, где – аппертура оптической системы; – относительное отверстие объектива; – это угловое поле в пространстве предмета

2. Фотодиоды – это разновидность фотоприемных устройств, основанных на внутреннем фотоэффекте (возбуждение электронов под действием фотонов без выхода их за пределы облучаемого тела). Конструктивно представляют из себя полупроводниковую пластинку с n и p-областью, разделенную электронно-дырочным переходом.

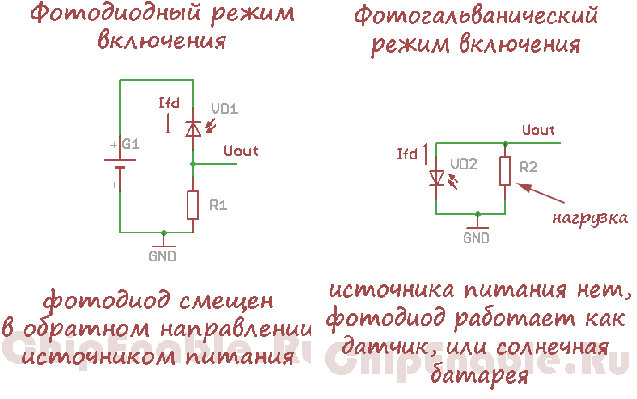

Ф отодиод работает в двух режимах: фотодиодном и фотогальваническом (режиме генерации)

В фотодиодном режиме используется источник питания, который смещает фотодиод в обратном направлении. В этом случае через фотодиод течет обратный ток, пропорциональный падающему на него световому потоку. В рабочем диапазоне напряжений (то есть до наступления пробоя), этот ток практически не зависит от приложенного обратного напряжения.

В фотогальваническом режиме фотодиод работает без внешнего источника питания. Под воздействием света на выводах фотодиода появляется напряжение (фотоЭДС), зависящее от потока излучения и нагрузки.

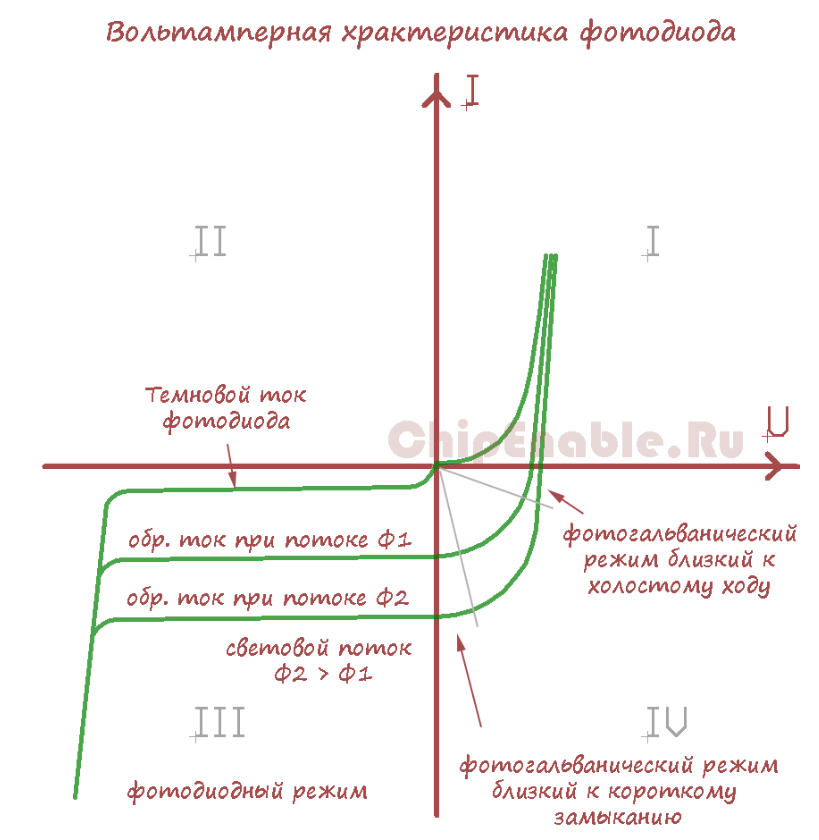

При отсутствии излучения график представляет собой обратную ветвь ВАХ. Присутствует небольшой обратный ток, который называется темновым током обратно смещенного p-n перехода.

При наличии светового потока, сопротивление фотодиода уменьшается и обратный ток фотодиода возрастает. Чем больше света падает, тем больший обратный ток течет через фотодиод. Зависимость обратного тока фотодиода от светового потока в этом режиме линейная.

По ВАХ видно, что обратный ток фотодиода слабо зависит от обратного напряжения.

Режим близкий к холостому ходу используется для получения энергии от фотодиода. То есть для применения фотодиода в качестве солнечной батареи

В режиме короткого замыкания, напряжение на фотодиоде близкое к нулю, а обратный ток прямо пропорционален световому потоку. Этот режим используется для построения фотодатчиков.
