Определение геометрических параметров ступеней валов
Основными критериями работоспособности проектируемых редукторных валов являются прочность и выносливость. Они испытывают сложную деформацию – совместное действие кручения, изгиба и растяжения (сжатия). Но, так как напряжения в валах от растяжения небольшие в сравнении с напряжениями от кручения и изгиба, то их обычно не учитывают.
Расчет редукторных валов производится в два этапа: 1-й – проектный (приближенный) расчет валов на чистое кручение; 2-й – проверочный (уточненный) расчет валов на прочность по напряжениям изгиба и кручения.
В проектируемых редукторах рекомендуется применять термически обработанные среднеуглеродистые и легированные стали 45, 40Х, одинаковые для быстроходного и тихоходного вала.
Механические характеристики сталей для изготовления валов (σв, σт, σ-1) определяют по таблице ??????.
Проектный расчет валов выполняется по напряжениям кручения (как при чистом кручении), т. е. при этом не учитывают напряжения изгиба, концентрации напряжений и переменность напряжений во времени (циклы напряжений). Поэтому для компенсации приближенности этого метода расчета допускаемые напряжения на кручение применяют заниженными.
Редукторный вал представляет собой ступенчатое цилиндрическое тело, количество и размеры ступней которого зависят от количества и размеров установленных на вал деталей (рисунок 1).
Проектный расчет ставит целью определить ориентировочно геометрические размеры каждой ступени вала: ее диаметр d и длину l. Геометрические размеры легче всего задать используя графоаналитический метод предварительной компоновка редуктора.
Компоновка редуктора выполняется после завершения прочностных расчетов зубчатых передач и определения диаметров валов на миллиметровой бумаге карандашом в масштабе 1:1 (1:2).
Цели компоновки редуктора: получить минимальные внутренние размеры редуктора; проверка, не накладываются ли валы (зубчатые колеса) одной ступени редуктора на валы (зубчатые колеса) другой ступени; определения расстояния между опорами валов и длин консольных участков; определения точек приложения сил, нагружающих валы.
Определение размеров валов
Определим диаметры выходных участков валов редуктора из расчета только на кручение при пониженных допускаемых напряжениях
, мм,
где [] = 20…30 МПа – для всех валов (меньшие величины – для быстроходных валов, большие для тихоходных валов),
Т – вращающий момент на валу, Нм.
Полученные значения dвых округляют до ближайших больших стандартных значений по ряду размеров Ra 40 (по ГОСТ 8032-88): 10; 10.5; 11; 11.5; 12; 13; 14; 15; 16; 17; 18; 19; 20; 21; 22; 24; 25; 26; 28; 30; 32; 34; 36; 38; 40; 42; 45; 48; 50; 52; 55; 60; 63; 65; 70; 75; 80; 85; 90; 95; 100; 105; 110; 125; 130; 140; 150; 160…

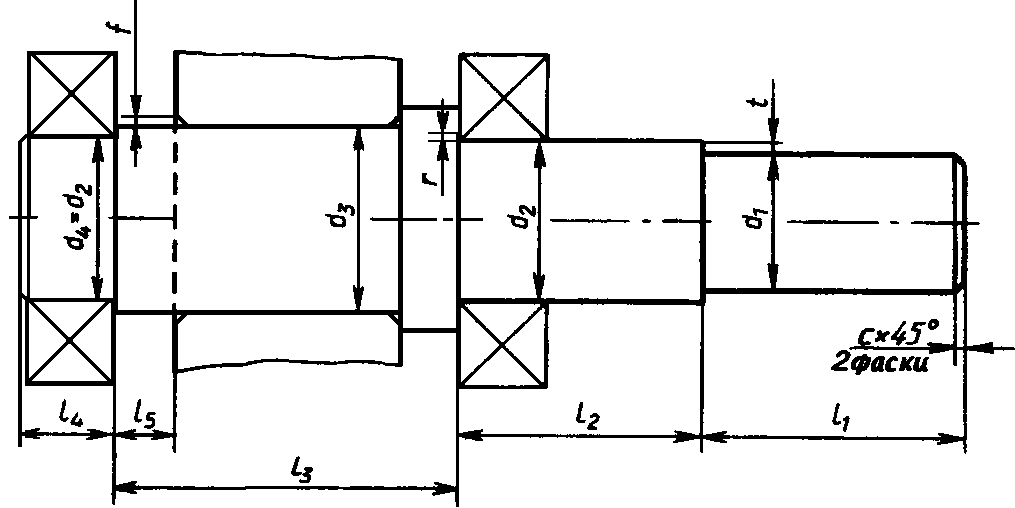

Зная диаметр выходной части вала, можно определить остальные диаметральные и линейные размеры вала. На рисунке 11 представлена типовая конструкция вала одноступенчатого редуктора.
Рисунок 11
Диаметр вала под подшипниками качения:
d2= dвал1 + 2t, мм.
Высоту буртика t, а также значения фаски подшипника r и ориентировочную величину фаски ступицы f можно определить в зависимости от диаметра соответствующей ступени d по таблице 3:
d |
17...24 |
25...30 |
32...40 |
42...50 |
52...60 |
62...70 |
71...85 |
t |
2,0 |
2,2 |
2,5 |
2,8 |
3,0 |
3,3 |
3,5 |
r |
1,6 |
2,0 |
2,5 |
3,0 |
3,0 |
3,5 |
3,5 |
f |
1,0 |
1,0 |
1,2 |
1,6 |
2,0 |
2,0 |
2,5 |
Полученное значение диаметра вала под подшипник качения необходимо округлить до ближайшего большего значения из нормального ряда диаметров кратного 5 мм.
Для облегчения конструирования быстроходного вала можно изготовить шестерню совестно с валом – вал-шестерню (рисунок 12).
Переходной диаметр вала от подшипника до шестерни:
d3 = d2 + 3,2r, мм,
где r – размеры фаски подшипника (таблица 3).
Рисунок 12
Диаметры и длины ступеней валов необходимо округлять до ближайших стандартных чисел, определяя диаметр каждой последующей ступени по стандартному значению диаметра предыдущей.
Линейные размеры вала определяют по эмпирическим зависимостям или путем расчета.
