Глава 2. Разработка конструкторско-технологической документации на основе твердотельных моделей проектируемых изделий
2.1. Автоматизированное получение чертежей на основе твердотельных моделей
Конечной целью конструкторского проектирования по-прежнему является выпуск графической документации в виде рабочих чертежей деталей и сборочных единиц, структура и оформление которых определяется соответствующими ГОСТами.
При разработке чертежей в SolidWorks следует помнить, что детали, сборки и чертежи являются связанными документами; при внесении любых изменений в детали или сборки документ чертежа также изменяется.
САПР SolidWorks позволяет конструктору применять два подхода к разработке чертежей:
по аналогии с системами автоматизации чертежно-конструкторских работ;
на основе твердотельных моделей деталей или сборочных единиц.
Первый подход изучался в первой части настоящего курса лабораторных работ, в связи с чем, в настоящий момент необходимо уделить больше внимание к освоению второго подхода.
Как нам уже известно, в SolidWorks имеется три типа документов: Деталь, Сборка и Чертеж. С первыми двумя видами документов мы уже познакомились достаточно хорошо и можем, щелкнув по кнопке Создать выбрать закладку Чертеж. При этом SolidWorks откроет документ следующего вида (рис. 71).
Для работы с этим видом документов в SolidWorks существует специальная панель инструментов «Чертеж» (рис. 72).

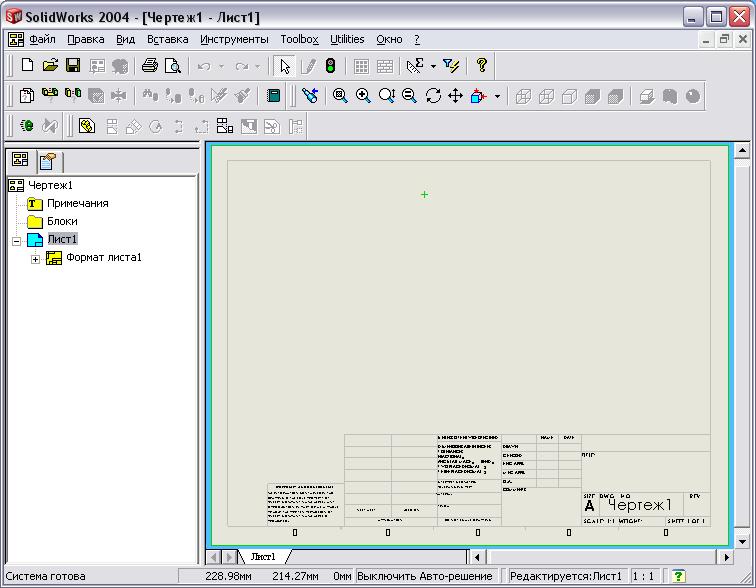

Рис. 71. Вид документа «Чертеж»
Рис. 72. Команды панели инструментов «Чертеж»
Для создания главного вида на чертеже достаточно вставить имеющуюся твердотельную модель детали или сборочной единицы, что можно выполнить, вызвав команду Вставка -> Чертежный вид -> Модель… или визуально перетащить модель из открытого документа детали или сборки в чертеж (рис. 73).

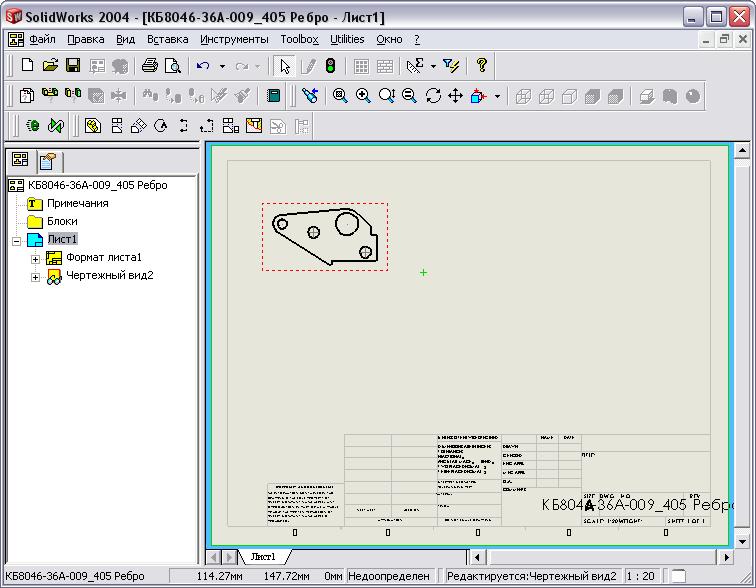

Рис. 73. Вид документа, после открытия модели
Далее необходимо
построить дополнительные виды, что
можно выполнить при помощи команды
3 стандартных вида, результатом работы
которой будет следующее изображение.

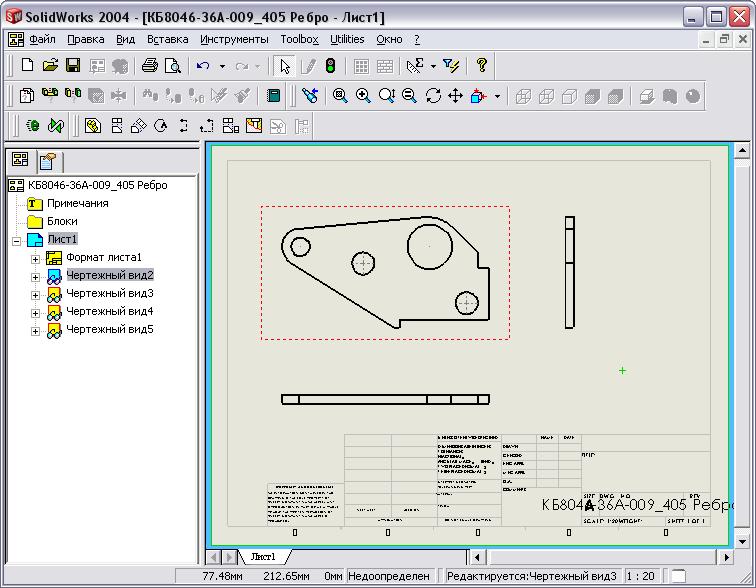

Рис. 74. Вид документа после вставки 3-х стандартных видов
При необходимости изображение на чертеже можно дополнить дополнительными видами модели, проекционными видами, вспомогательными видами, местными видами, разрезами, вырывами, обрезанными видами и наложенными видами (рис. 75).
Рис. 75. Различные элементы оформления
Работа над оформлением документа проводится с помощью инструментов панели «Эскиз». Порядок действий при выполнении большинства операций, реализуемых при помощи команд панели «Чертеж» не представляет никаких затруднений, поэтому далее сделаем лишь некоторые замечания.
Так, для построения разреза необходимо начертить линию сечения произвольной конфигурации, что выполняется при помощи команды Линия панели инструментов «Эскиз» (рис. 76).
Рис. 76. Пример построения линии разреза
И для построения необходимого разреза достаточно щелкнуть по кнопке Разрез и выбрать линию
Рис. 77. Построение дополнительных разрезов
Создание чертежа сборочной единицы происходит аналогично созданию чертежа детали, что можно продемонстрировать на примере создания чертежа шкафа управления механическим прессом. Вначале, как и для детали, необходимо создать новый документ «Чертеж», для чего следует щелкнуть по кнопке Создать и выбрать соответствующий пункт (рис. 78).
Рис. 78. Диалог создания нового документа
После щелчка по кнопке Ok SolidWorks предлагает конструктору выбрать формат для создания чертежа (рис. 79).
Рис. 79. Диалог выбора текущего формата чертежа
Далее можно приступить к созданию чертежа, для чего можно открыть и документ модели (рис. 81).
Рис. 80. Первоначальный этап создания чертежа
Создать чертежные виды теперь можно простым перетаскиванием имени сборки из дерева конструирования файла со сборкой в дерево конструирования файла с чертежом (рис. 81).
Рис. 81. Пример перетаскивания имени модели в файл чертежа
Результатом описанного действия станет следующее изменения файла с чертежом (рис. 82).
Рис. 82. Пример автоматически построенных на основе модели трех стандартных видов сборочной единицы
Далее, применяя
соответствующие команды панели
инструментов «Чертеж», можно создать
дополнительные необходимые виды,
например команду
Проекционный вид (рис. 83)
Рис. 83. Пример созданного дополнительного вида
Построить вырыв
части детали позволяет команда
Вырыв детали, для работы с которой
предварительно нужно выбрать необходимую
область с помощью прорисовки замкнутой
линии в необходимом месте (рис. 84).
Рис. 84. Пример создания местного вырыва
Для создания
увеличенного изображения некоторой
части используется команда
Обрезанный вид.
Рис. 85. Этапы работы с командой Обрезанный вид
