3.8. Графическое обозначение материалов в сечениях
Графические изображения материалов в сечениях и на фасадах, а также правила нанесения их на чертежи устанавливаются ГОСТ 2.306-68 (с изменениями от 22.06.2006 г.) ЕСКД.
Грунт естественный в сечении обозначается
|
|

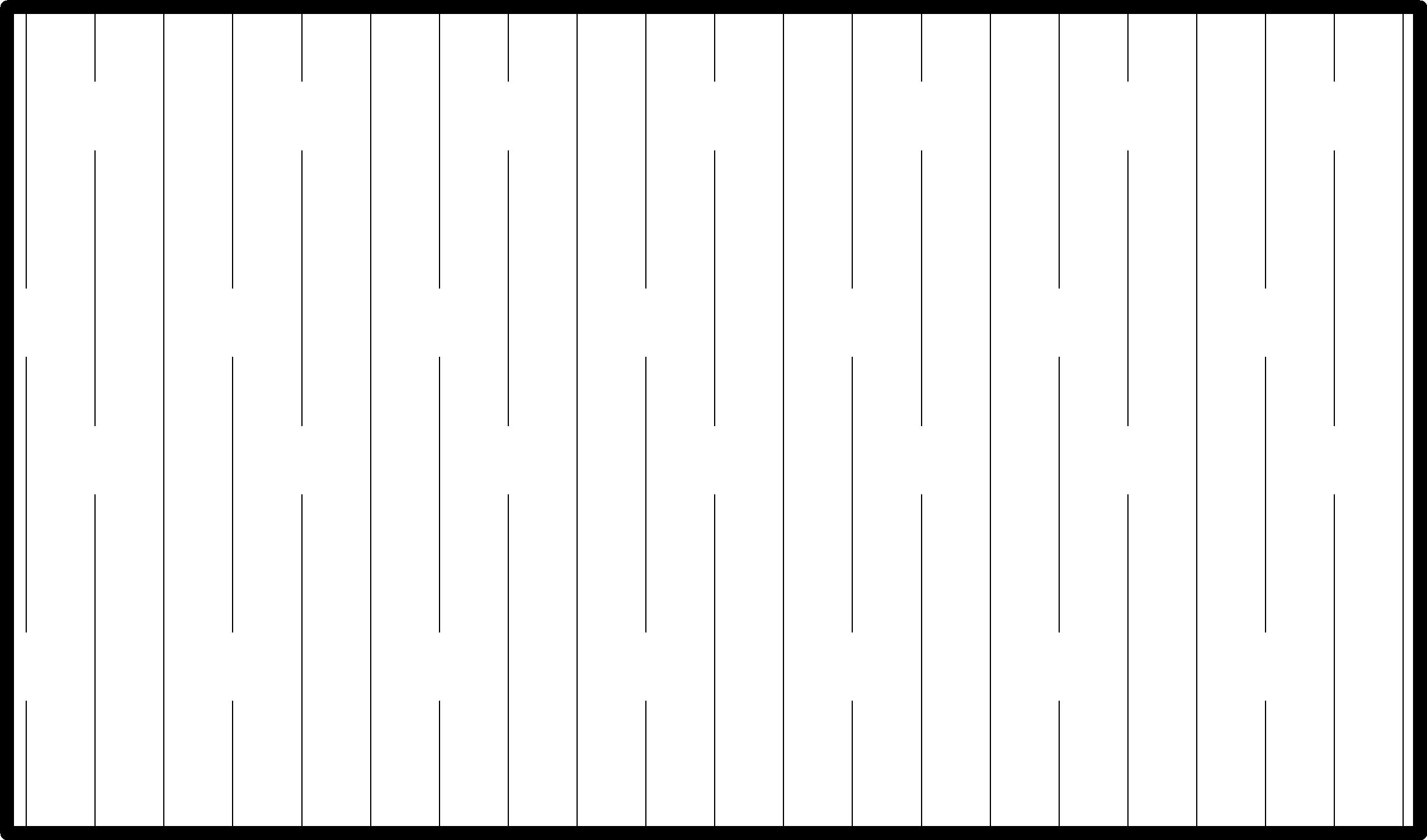

Стекло и другие светопрозрачные материалы на виде (фасаде) обозначаются вертикальными штриховыми линиями в шахматном порядке
|
|
3.9. Оформление чертежа детали
Чертеж детали должен содержать достаточное число проекций (видов, разрезов, сечений, выносных элементов), полностью раскрывающих форму детали; необходимые размеры с предельными отклонениями; обозначение шероховатости поверхностей; обозначение предельных отклонений формы и расположения поверхностей, сведения о материале, термической обработке, покрытий и отделке.
Примеры оформления чертежей деталей приведены в прил. П.5 и П.6.
3.10. Оформление спецификаций
Спецификации составляют на отдельных листах формата А4 на каждую сборочную единицу, комплекс и комплект по ГОСТ 2.106-96 (форма 1 и 1а прил. П.7) и включают в расчетно-пояснительную записку в виде приложений.
В спецификацию вносят составные части, входящие в специфицируемое изделие, а также конструкторские документы, относящиеся к этому изделию и к его неспецифицируемым составным частям.
Спецификация в общем случае состоит из разделов, которые располагают в следующей последовательности:
– документация;
– сборочные единицы;
– детали;
– стандартные изделия;
– прочие изделия;
– материалы;
– комплекты.
Наличие тех или иных разделов определяется составом специфицируемого изделия. Наименование каждого раздела указывают в виде заголовка в графе «Наименование» и подчеркивают.
Форма первой и последующих таблиц спецификации даны в прил. П.7 (форма 1 и 1а), а образец их заполнения в прил. П.8.
4. Технологическая часть
В технологическом разделе дипломного проектирования (ДП) конструкторского направления разрабатывается технология изготовления детали, сконструированной или модернизированной при проектировании. В число исходных данных входят рабочие чертежи детали. Поэтому в чертежи деталей ДП необходимо включить деталь, технология производства которой разрабатывается.
4.1. Исходные данные для проектирования
1. Сборочные чертежи изделия, в состав которого входит деталь.
2. Рабочий чертеж детали с техническими условиями, нормами и другими данными, характеризующими служебное назначение детали в машине.
3. Количество деталей, подлежащих изготовлению за год.
4. Условия, в которых должен осуществляться технологический процесс (вновь проектируемый или действующий завод).
5. Состав оборудования и технологические характеристики его (если технологический процесс проектируется для действующего предприятия).
6. Справочная литература по технологическому оборудованию, расчетам режимов резания, нормированию, приспособлениям, инструменту.
При разработке технологического процесса изготовления детали необходимо:
1. Проанализировать чертежи на технологичность детали.
2. Определить годовой объем выпуска деталей (если он неизвестен), размер партии деталей и тип производства.
3. Обосновать способ получения заготовки.
4. Составить технологический маршрут обработки заготовки.
5. Определить размеры припусков на обработку двух поверхностей, а по всем остальным выбрать по таблицам.
6. Составить чертеж заготовки.
7. Определить режимы обработки и норму времени на две операции и проверить их по прочности элементов СПИД и мощности привода станка.
8. Оформить технологическую документацию: чертеж заготовки с контурами детали, а при отсутствии чертежа детали в графической части проекта –совмещенный чертеж детали с заготовкой, маршрутную карту, две операционные карты и четыре операционных эскиза.
