4.5. Схема 5. Тяговая рама скрепера
Расчетная схема и необходимые сечения показаны на рис. 11 и рис. 12.
Рис. 11. Расчётная схема тяговой рамы скрепера
На рис. 11: а = 0,104 м; аI = 0,68 м; аII = 2,95 м; аIII = 1,168 м; в = 3,2 м; в1 = 1,37 м; в2 = 0,23 м; в3 = 0,4 м; с = 0,51 м; с1 = 0,51 м; d = 2,18 м; f = 0,485м; к = 3,19 м; l = 3,25 м; m = 0,8 м; n = 0,265 м.
Рис. 12. Сечения тяговой рамы скрепера
Исходные данные для проектирования представлены в табл. 5.
За расчетное для тяговой рамы принимается положение, соответствующее началу выглубления полностью загруженного ковша скрепера в конце процесса копания грунта. На тяговую раму скрепера действуют следующие внешние нагрузки: , – реакция седельно-сцепного устройства тягача; – усилия в гидроцилиндрах подъема ковша; – составляющие реакции в местах крепления тяговой рамы к боковым стенкам ковша.
Неизвестными являются и .
Порядок расчета.
1. Составляют уравнение моментов относительно оси Z: ∑ MZ = 0 - и находят реакцию .
2. Составляют уравнение моментов относительно оси Z′: ∑ MZ′ = 0 - и определяют реакцию .
3. Составляют уравнение проекций на оси и и, учитывая симметрию приложения нагрузки и симметрию рамы, находят реакции .
4. На реакции и оказывают влияние только усилия, лежащие в плоскости рамы. Расчетная схема в этом случае будет иметь вид, показанный на рис. 12.
Таблица 5
Исходные данные для расчёта тяговой рамы скрепера
Номер варианта |
Исходные данные |
|||||
RD1, Н |
Rc1, Н |
Rш, Н |
2Rc, Н |
α, град |
Материал |
|
1 |
1050 |
1500 |
250 |
600 |
15 |
Сталь Ст 3 |
2 |
1000 |
1400 |
200 |
580 |
10 |
|
3 |
950 |
1350 |
180 |
550 |
20 |
|
4 |
920 |
1300 |
150 |
520 |
25 |
Сталь 09Г2С |
5 |
900 |
1250 |
120 |
500 |
20 |
|
6 |
850 |
1200 |
100 |
480 |
25 |
|
7 |
480 |
720 |
150 |
560 |
25 |
Сталь 10ХСНД |
8 |
420 |
700 |
130 |
540 |
20 |
|
9 |
370 |
650 |
100 |
510 |
15 |
|
10 |
320 |
600 |
120 |
480 |
15 |
Сталь 15ХСНД |
11 |
270 |
550 |
150 |
560 |
10 |
|
12 |
250 |
500 |
140 |
420 |
15 |
На этой схеме . Рама по схеме рис. 13 является один раз статически неопределимой системой. Решение системы производят методом сил. Составляют основную систему с неизвестным усилием , приложенным вместо отброшенной лишней связи и канонического уравнения , находят неизвестное усилие:
. (9)
Для определения коэффициентов и строят эпюры изгибающих моментов от единичной силы и внешних нагрузок . По правилу Верещагина, перемножая соответствующие эпюры, находят значения коэффициентов. Затем строят суммарную эпюру изгибающих моментов , предварительно определив ординаты эпюры изгибающих моментов от силы .

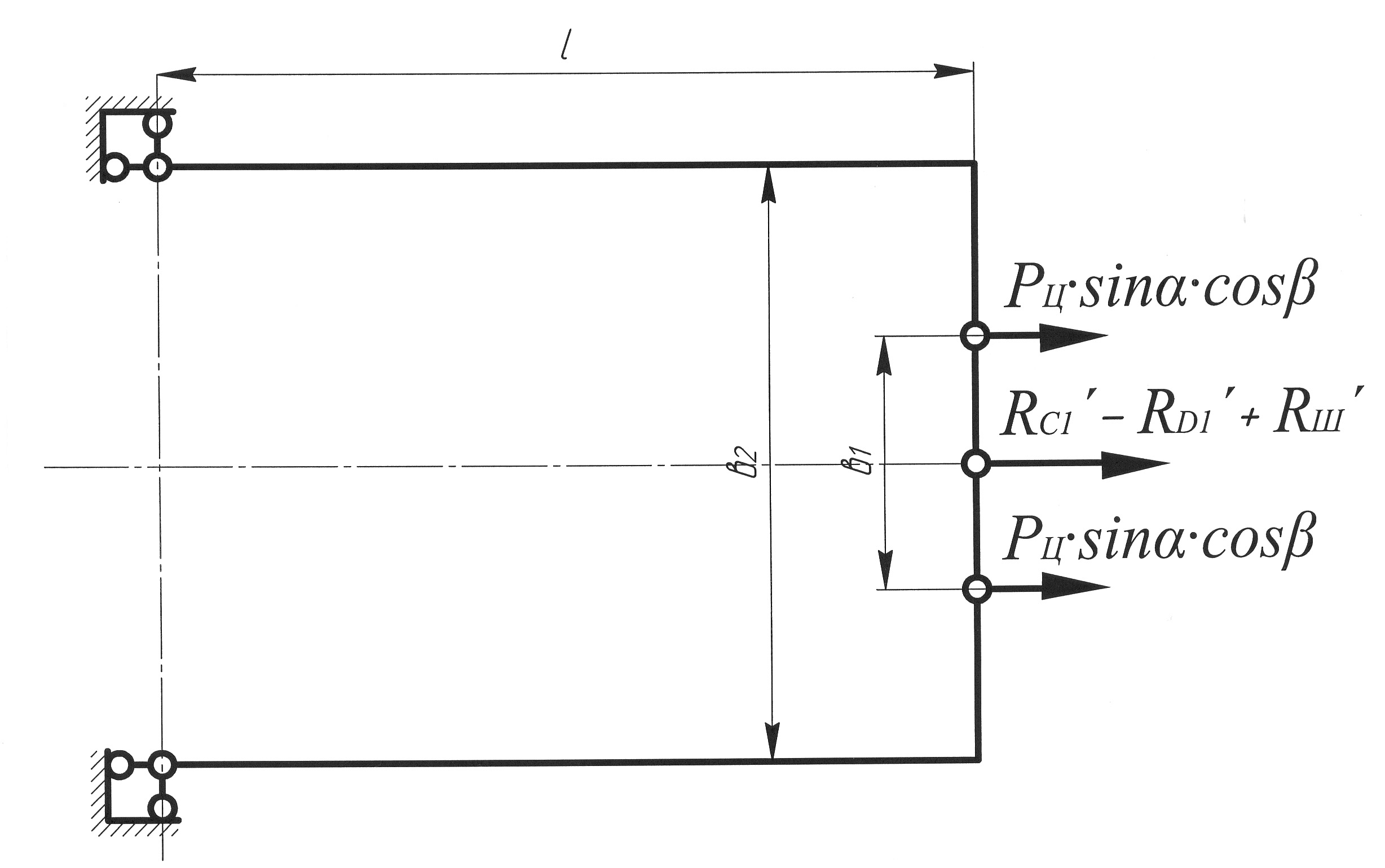

Рис. 13. Расчётная схема
5. Строят эпюру изгибающих моментов для рамы в вертикальной плоскости и определяют значение изгибающего момента в сечении I – I арки хобота, в сечении II – II поперечной балки и сечении III – III продольной балки (рис. 12).
6. Строят эпюры растягивающих усилий от действия проекций нагрузок на направления участков балки.
7. Определяют крутящий момент, действующий в сечении II – II
(рис. 12) поперечной балки рамы.
8. Находят суммарные нормальные напряжения в точках сечения I – I (рис. 12) от действия растягивающего усилия и изгибающего момента в вертикальной плоскости, как для криволинейного стержня:
для наружных волокон по формуле
, (10)
где – площадь сечения I – I; – расстояние от нейтральной оси до наружных волокон; – радиус кривизны наружных волокон; – статический момент (здесь – расстояние от центра тяжести до нейтральной оси);
для внутренних волокон
, (11)
где – расстояние от нейтральной оси до внутренних волокон; – радиус кривизны внутренних волокон.
Определяют приведенное напряжение от действия изгибающих моментов в вертикальной и боковой плоскостях и крутящего момента в точках сечений II – II (см. рис. 12).
Находят суммарное нормальное напряжение в точках сечений III – III (см. рис. 12) от действия изгибающего момента в вертикальной и боковой плоскостях и усилия растяжения.
