3.5. Дроссельные характеристики управляемых из компьютерного центра дроселей
Дроссельные характеристики – множество решений линеаризованной системы (1.15), которые можно представить графически и ввиду избыточности информации для ограниченного числа расчетных точек с внесением соответствующих итерационных поправок.
по формуле (3.11), (3.12) определяется итерационное возмущение:
где Qпр.i(τ) – задаваемый пользователем прогноз газопотребления от фиктивного участка i на времени τ, для отдельного потребителя (например, котельной), или группы однородных (например, бытовых) потребителей газа; К – полное число итераций.
2) формируется система уравнений (3.7) – (3.10) для сети низкого давления; (2.23) – (2.25) [125а] – для сети среднего (высокого) давления.
3) ищется решение сформированных систем уравнений с определением значений для соответствующих участков.
4) определяются значения, для соответствующих участков:
5) расчет повторяется с п. 2 для итерации (к+1)
Исходная информация (О-я итерация) приведены в таблицах приложения [125d].
Разработаны на основе модели возмущенного состояния и метода наименьших квадратов (Лежандра – Гаусса) число наиболее представительных расчетных точек.
Как отмечалось выше, результаты численного моделирования процесса управления систем газоснабжения можно представить в виде дроссельных характеристик, синтезированных по ограниченному множеству расчетных точек (итераций).
Для городской системы газоснабжения низкого давления (рис. 1.5) дроссельные характеристики по расходам через УД представлены для отдельных дросселей, установленных в начале фиктивных участков (рис. 2.1, 2.2).

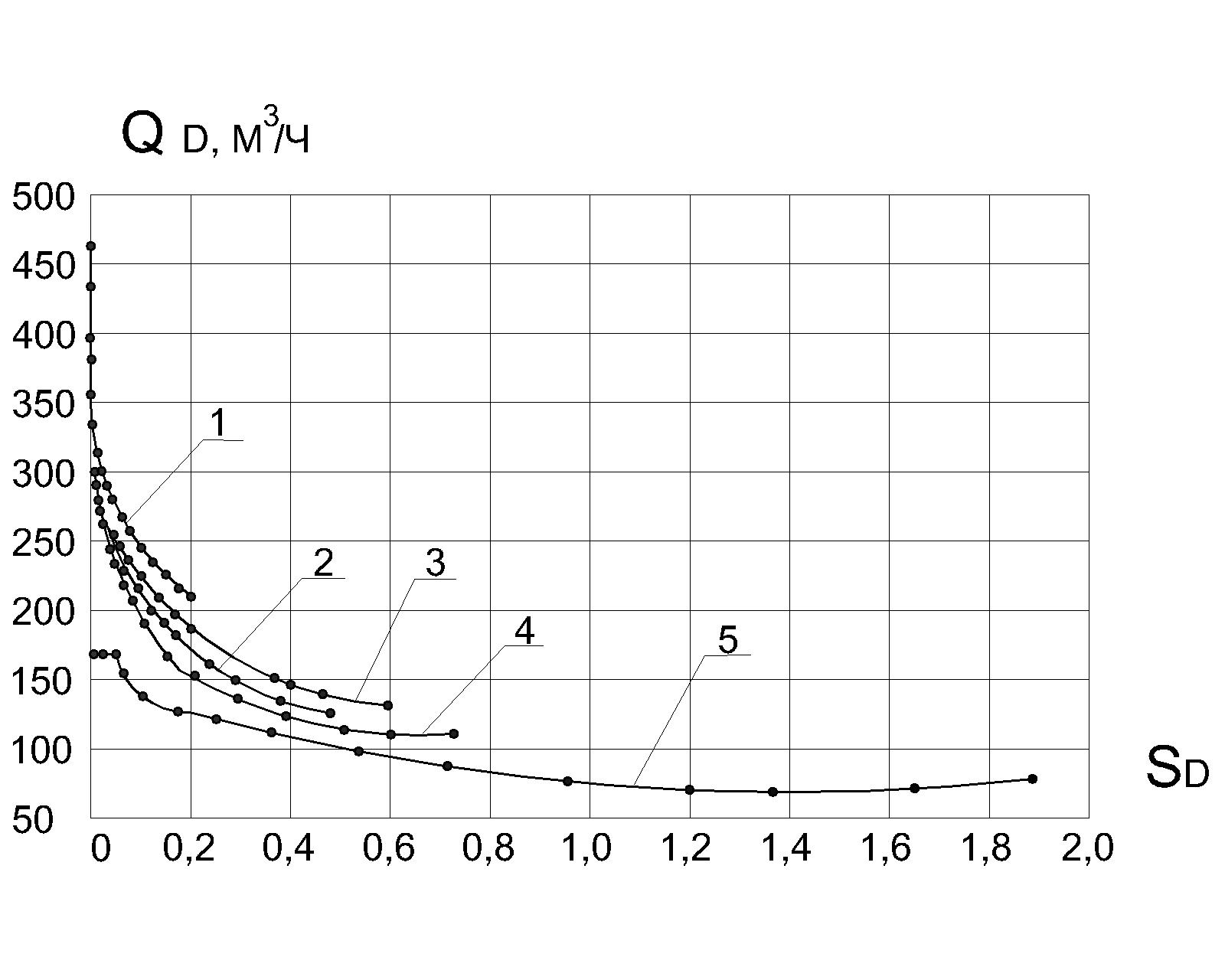

Рис. 3.3а. Дроссельные характеристики управляемых из компьютерного центра дросселей (см. рис. 2.2) 1-(8-120); 2-(10-106); 3-(5-103); 4-(6-104); 5-(18-115).

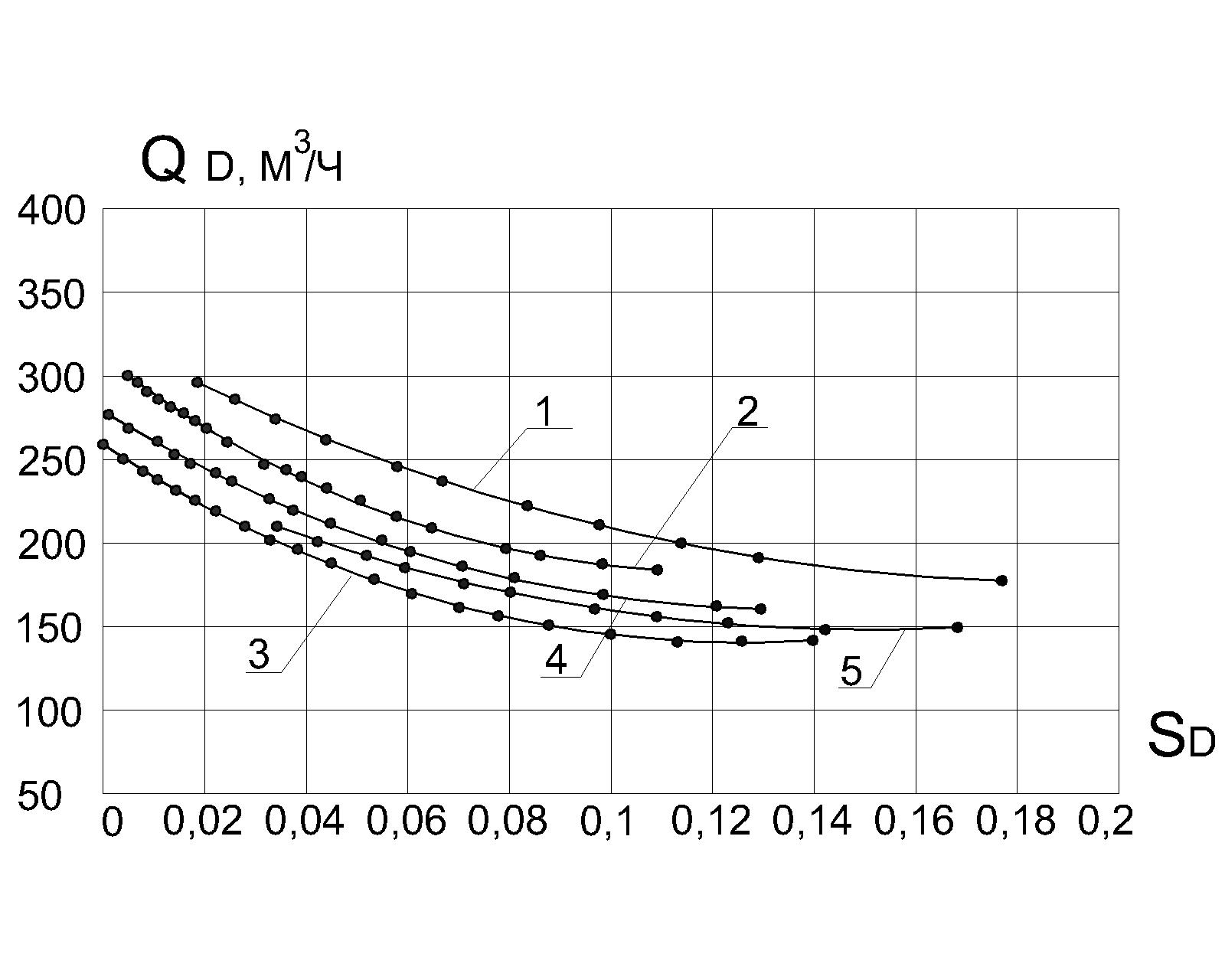

Рис. 3.3б. Дроссельные характеристики управляемых из компьютерного центра дросселей (см. рис.2.2) 1-(16-105); 2-(17-110); 3-(22-111); 4-(15-108); 5-(19-114).
1
2
3
4
Рис. 3.3в. Дроссельные характеристики управляемых из компьютерного центра дросселей (см. рис. 2.2)
1-(12-116); 2-(7-117); 3-(11-105); 4-(4-102).
Рис. 3.3г. Дроссельные характеристики управляемых из компьютерного центра дросселей (см. рис. 2.2)
1-(3-118); 2-(2-101); 3-(14-124); 4-(20-113)

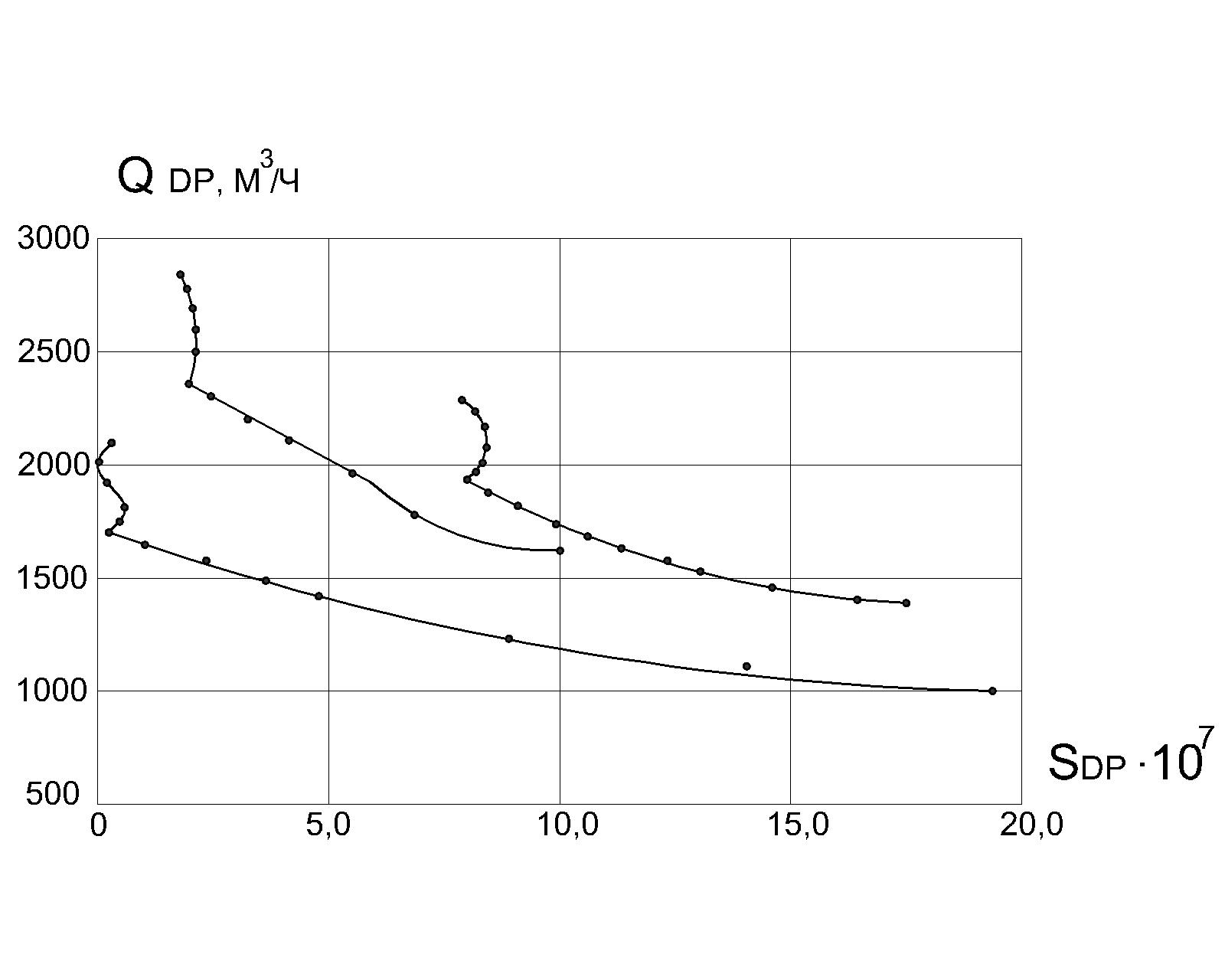

Рис. 3.4а. Дроссельные характеристики регуляторов давления на участке (см. рис. 2.1)
1
2
3

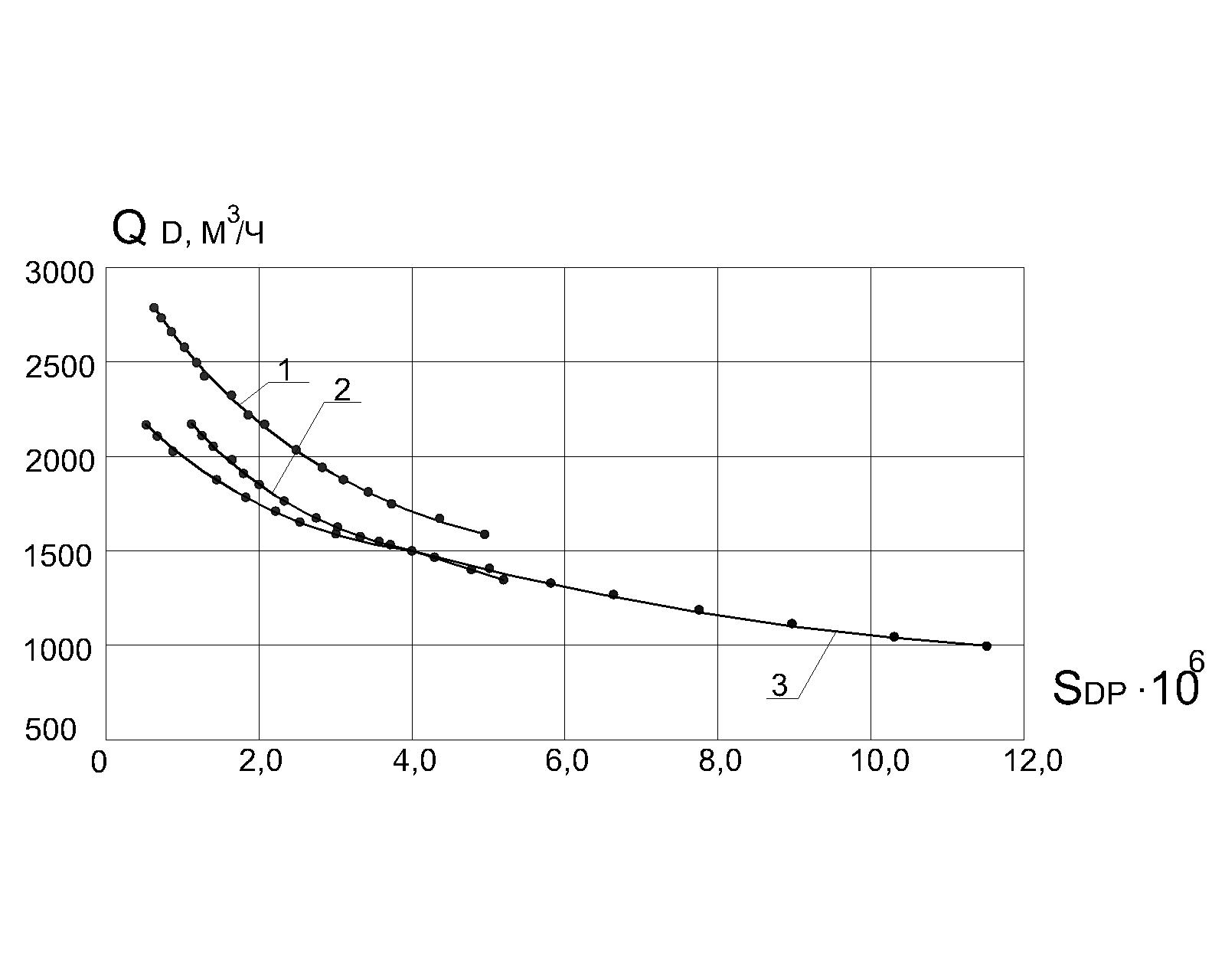

Рис. 3.4б. Дроссельные характеристики регуляторов давления (см. рис. 2.1)
1-(9-10); 2-(14-16); 3-(12-11)

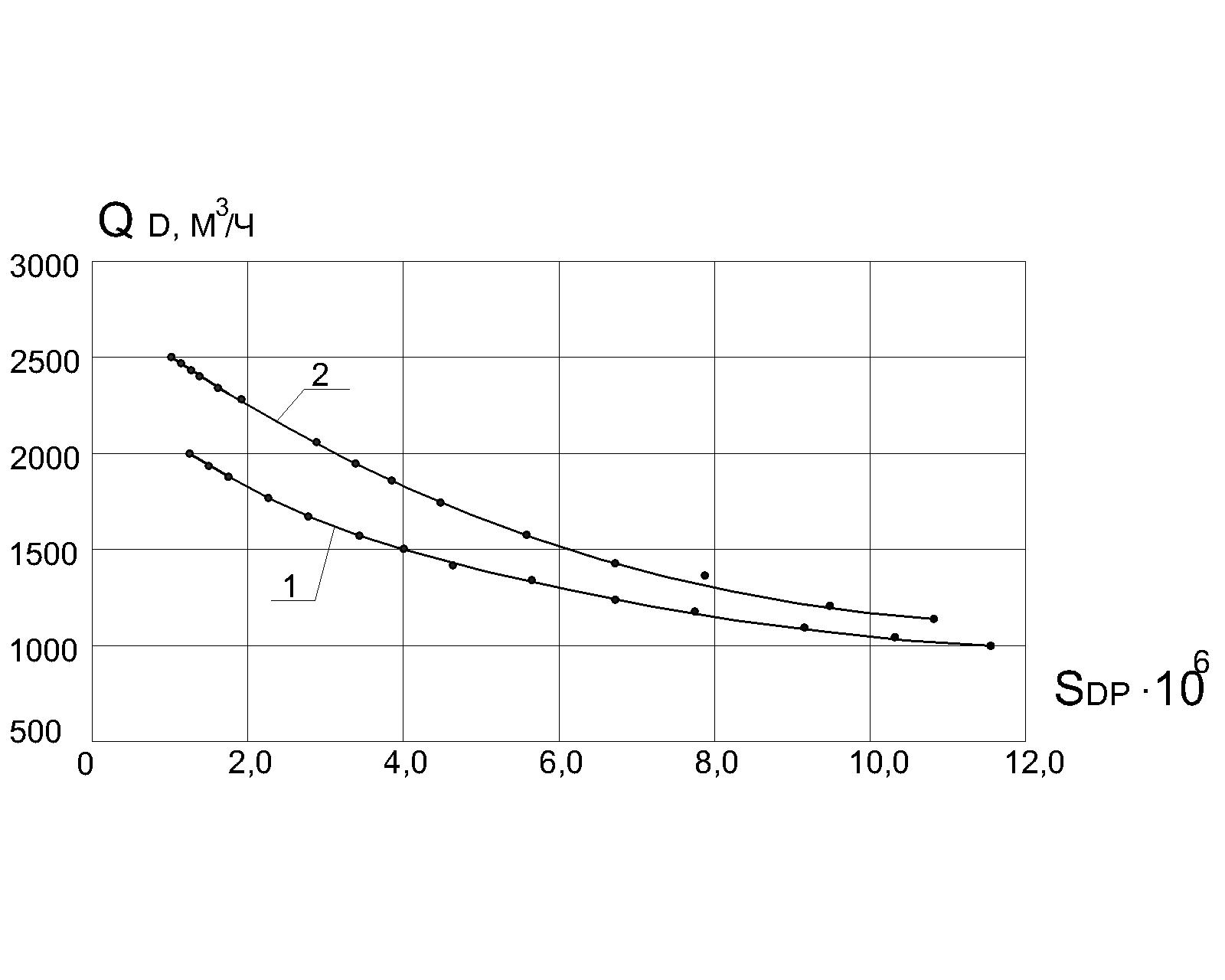

Рис. 3.4в. Дроссельные характеристики регуляторов давления (см. рис. 2.1)
1-(2-4); 2-(5-6)

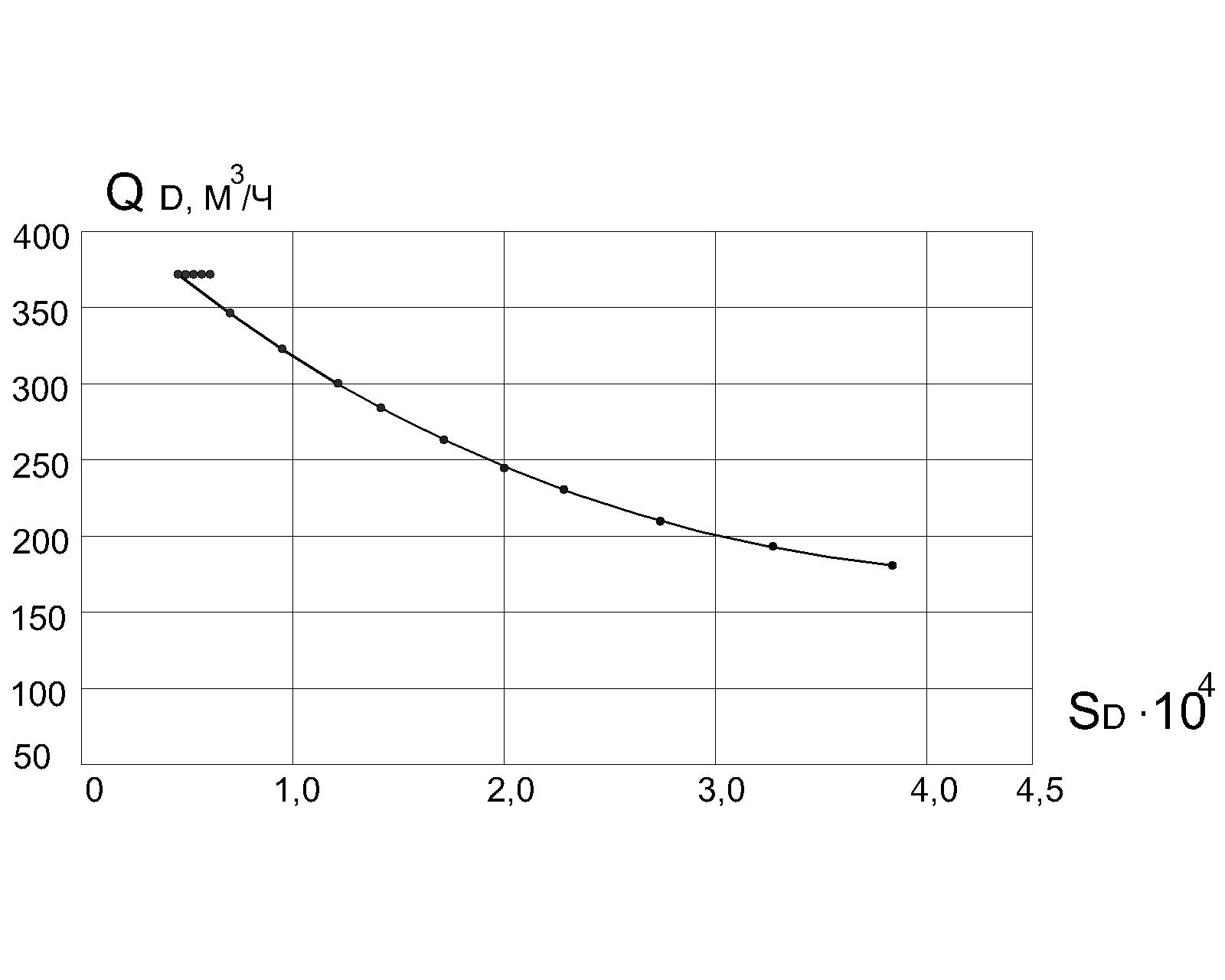

Рис. 3.4г. Дроссельная характеристика управляемого из компьютерного центра дросселя на участке (13-22) (см. рис. 2.1)
Рис. 3.4д. Дроссельные характеристики управляемого из компьютерного центра дросселей (см. рис. 2.1) 1-(4-23); 2-(6-18)
Рис. 3.4е. Дроссельные характеристики управляемого из компьютерного центра дросселей (см. рис. 2.1) 1-(10-21); 2-(16-20); 3-(11-15)
Рис. 3.4ж. Дроссельная характеристика управляемого из компьютерного центра дросселя (3-17) (см. рис. 2.1)
