ПЕРЕЧЕНЬ РЕКОМЕНДУЕМОЙ ЛИТЕРАТУРЫ

1.Вандезанд Д, Рид Ф, Кригел Э. Пер: Талапов В. «Autodesk: Revit

Architecture 2013-2014. Официальный учебный курс» - ДМК Пресс, 2013. -

328с.

2.Ланцов А.Л. «Revit 2010: Компьютерное проектирование зданий. Архитектура. Инженерные сети» - М.:ФОЙЛИС, 2009. – 628с.

Официальная документация от Autodesk.

3.Толстов Е.В. Информационные технологии в REVIT. Базовый уровень: Учебнометодическое пособие– Казань: Изд-во Казанск. гос.архитект.- строит. ун-та, 2015. – 91 с

4.Главатских, Л. Ю., Мельникова О. Г. Применение информаци-

онного моделирования в архитектурном проектировании [Электронный ресурс]

:учебное пособие : в 2-х ч. Ч. 1. Базовый уровень - Волгоград: ВолгГТУ, 2018 - Электронные текстовые и графические данные (5,0 Мбайт)

5.Голдберг Э. Пер: Талапов В. «Современный самоучитель работы в

AutoCAD Revit Architecture» » - ДМК Пресс, 2012. - 472с.

12

МЕТОДИЧЕСКИЕ УКАЗАНИЯ И ЗАДАНИЯ К ДОМАШНЕЙ КОНТРОЛЬНОЙ РАБОТЕ

Учебный план для специальности 2-70 02 01 «Промышленное и гражданское строительство» предусматривает выполнение учащимися заочной формы одной домашней контрольной работы.

Домашнюю контрольную работу следует выполнять только после проработки соответствующего учебного материала по литературе.

Вариант контрольной работы определяется по таблице 2, двумя последними цифрами шифра учащегося, соответствующего номеру книжки успеваемости.

Выполненная в соответствии с заданием контрольная работа направляется в колледж на рецензирование не позднее, чем за две недели до начала лабора- торно-экзаменационной сессии.

Оценивается домашняя контрольная работа отметкой: «зачтено», «не зачтено» (таблица 1):

Таблица 1 - Показатели оценки домашней контрольной работы

Если в контрольной работе вопросы не раскрыты, она не засчитывается и возвращается учащемуся на доработку. Доработанный вариант не зачтённой работы предоставляется на рецензирование повторно вместе с прежним вариантом, при этом правильно выполненная часть задания не переписывается.

Если контрольная работа оформлена небрежно, написана неразборчивым почерком или выполнена по неправильно выбранному варианту, возвраща-

ется учащемуся без проверки. При затруднении в выполнении какого-либо задания учащийся может обратиться к преподавателю за консультацией.

После получения зачтѐнной работы учащийся должен внимательно изучить рецензию, обратить внимание на допущенные ошибки, доработать материал к итоговому контролю знаний.

Домашняя контрольная работа должна быть выполнена с использованием компьютерной техники в соответствии с ГОСТ 7.3-77 «Оригиналы текстовые авторские и издательские» на листах формата А4 и оформлена в папку, также

13

должен быть предоставлен электронный вариант практического задания с расширением rvt либо rte.

Домашняя контрольная работа состоит двух теоретических вопросов и одного практического задания.

На каждой странице следует оставлять поля для замечаний преподавателя. Ответы на вопросы должны быть конкретными и по возможности краткими.

Домашняя контрольная работа включает в себя:

-титульный лист (см.Приложение 1);

-содержание;

-ответы на теоретические вопросы;

-практическое задание (см.Приложение 2);

-список используемой литературы.

14

ТЕОРЕТИЧЕСКИЕ ВОПРОСЫ ДЛЯ ВЫПОЛНЕНИЯ ДОМАШНЕЙ КОНТРОЛЬНОЙ РАБОТЫ

1.Что такое информационное моделирование сооружений?

2.Что такое информационная модель здания (сооружения)?

3.Для чего нужна информационная модель здания?

4.Какие САПР позволяют реализовывать информационное моделирование объектов строительства?

5.Какую роль в модели играют элементы? семейства элементов?

6.Какова структура Revit -проекта?

7.Назовите основные элементы пользовательского интерфейса программного комплекса Revit.

8.Каков порядок построения линий сетки осей и уровней?

9.Создание и настройка видов планов, фасадов, разрезов.

10.Создание листов. Добавление видовых окон на лист.

11.Опишите процедуру построения стен, ленточных фундаментов.

12.Какова процедура вставки в модель окон и дверей?

13.Опишите процедуру нанесения аннотаций.

14.Как изменить тип и параметры элементов в модели?

15.Опишите процесс построения в модели пола и перекрытий.

16.Опишите процедуру построения кровли.

17.Какова особенность построения в модели лестниц и крылец?

18.Какова процедура построения витражной системы?

19.Какова сущность элементов модели?

20.В чем отличие системных семейств от загружаемых? Загружаемых от контекстных?

21.Охарактеризуйте свойства экземпляра семейства.

22.Охарактеризуйте свойства типоразмера семейства.

23.Как создать новое семейство?

24.Как создать новый типоразмер семейства?

25.Как создать новый элемент модели?

26.Какие операции можно выполнять с типоразмерами семейства?

27.Можно ли копировать семейства из одного проекта в другой?

28.Как очистить проект от неиспользуемых семейств?

29.Какие типы фундаментов позволяет моделировать Revil?

30.Какова процедура построения фундаментов в модели?

31.Какова процедура размещения колон в модели?

32.В чем принципиальное отличие элементов семейств колон и балок?

33.Назовите и опишите способы построения балок в модели.

34.В чем особенность инструмента «Балочная система»?

35.Какова процедура построения раскосов в модели? S.

36.Как в модель загрузить чертеж формата DWG?

37.Как добавить в модель закладные детали?

38.Можно ли в модель добавить элементы сварки?

39.Опишите процедуру построения перекрытий.

40.Назовите способы добавления в модель армирования.

15

41.Как добавить в модель арматуру?

42.Как сформировать аналитическую модель?

43.Какова процедура настройки освещения модели?

44.Какие объекты антуража можно добавлять в модель?

45.Как создать новый типоразмер RPCобъекта?

46.Для чего предназначены деколи?

47.Опишите процедуру нанесения деколей на поверхность компонентов модели.

48.Как разместить надпись на модели?

49.Какова процедура создания статичного визуального образа?

50.Как сохранить тонированное изображение?

51.Можно ли экспортировать тонированные изображения?

52.Как создать визуальный образ модели методом трассировки луча?

53.Как осуществить съемку проекта?

54.В какие форматы файлов можно экспортировать результаты съемки проекта?

55.Опишите процедуру создания и настройки помещений в плане?

56.Каким образом можно добавить к модели здания элементы декора?

57.Как добавить к модели топографический план?

16

ПРАКТИЧЕСКИЕ ЗАДАНИЯ ДЛЯ ВЫПОЛНЕНИЯ ДОМАШНЕЙ КОНТРОЛЬНОЙ РАБОТЫ

Данное задание выполняется в соответствии с вариантом используя исходные данные (Таблица 1-2). По предложенной схеме здания выполнить:

1.плана 1-го и 2-го этажей здания;

2.фасады здания;

3.разрезы здания

4.проставить размеры;

5.3D-вид здания;

6.выполнить рамку и основную надпись;

7.распечатать на листах А4 согласно приложениям 3,4.

Исходные данные

Таблица 1 - Основные элементы здания

17

Оконные проемы с четвертями, оконные блоки с двойным остеклением. Ширина оконных и дверных проемов выбирается из таблицы 2, согласно предложенной схеме здания.

Таблица 2- Ширина проемов по типу окон и дверей

18

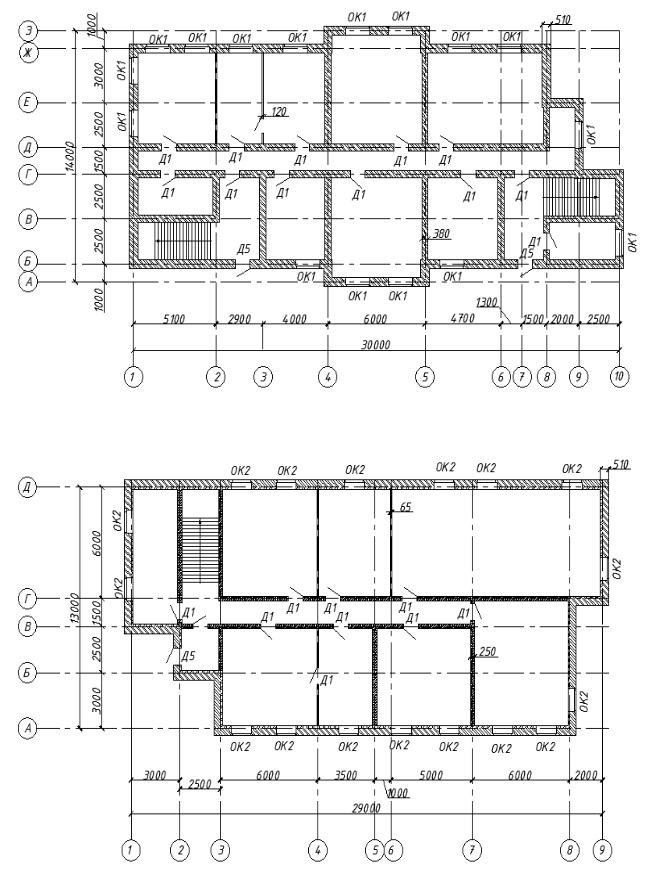

Вариант 1

Вариант 2

19

Вариант 3

Вариант 4

20
