Основы ЭКГ

Описание:

На кардиограмме гипертрофия левого желудочка.

К признакам гипертрофии левого желудочка в данном случае можно отнести увеличение амплитуды зубца R в отведении aVL: если RaVL > 11 мм, это свидетельствует о гипертрофии левого желудочка.

Здесь также зарегистрированы положительные индекс Соколова-Лайона и Корнельский индекс.

Синим цветом отмечены зубцы RaVL и SV3. Сумма этих зубцов превышает 28 мм, поэтому независимо от того, снята кардиограмма у мужчины или у женщины, Корнельский индекс положительный.

Красным цветом отмечены зубцы SV1 и RV5.

Сумма зубцов SV1 и RV5 больше 35 мм, поэтому в данном случае на кардиограмме есть положительный индекс Соколова-Лайона.

Описание:

Кардиограмма записана у пациентки, длительно болеющей атрериальной гипертензией.

Здесь зарегистрированы признаки гипертрофии левого предсердия и гипертрофии левого желудочка.

На гипертрофию левого предсердия указывают расширенный зубец P с двумя вершинами во II отведении, а также увеличение отрицательной фазы зубца P в V1.

К признакам гипертрофии левого желудочка в данном случае можно отнести увеличение амплитуды зубца R в отведении aVL (RaVL > 11 мм).

Описание:

На представленной кардиограмме инфаркт

миокарда с подъемом сегмента ST в области нижней стенки.

На это указывает элевация сегмента ST в нижних отведениях (II, III, aVF), а также реципрокное снижение ST в aVL.

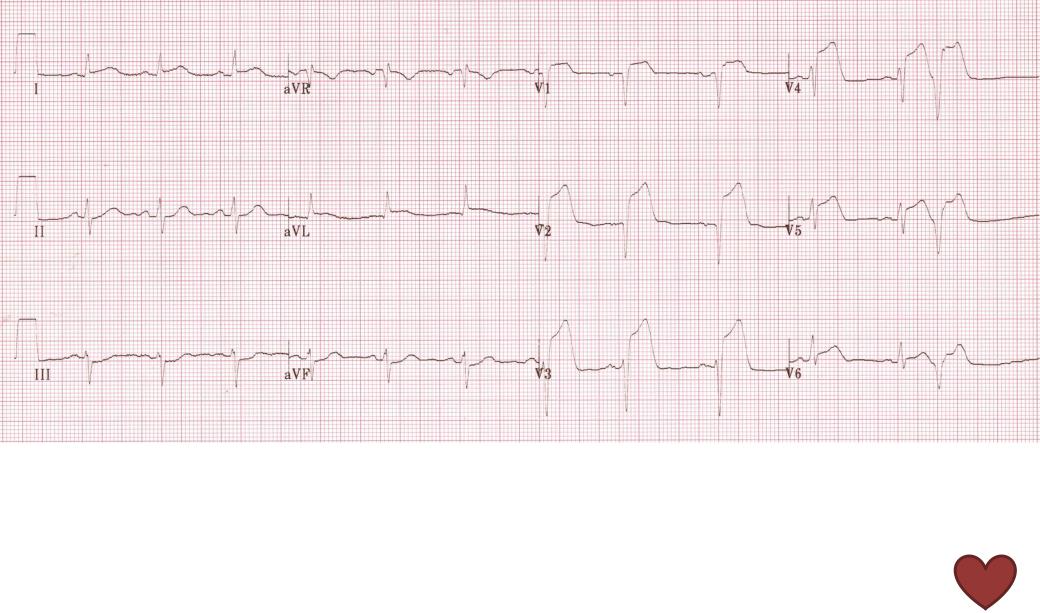

Описание:

На кардиограмме острая фаза инфаркта миокарда с подъемом сегмента ST в области межжелудочковой перегородки и передней стенки левого желудочка (передне-перегородочный инфаркт) с распространением на боковую стенку.

На это указывают следующие признаки:

•Выраженная элевация ST в отведениях V1-V4 (область перегородки и передней стенки).

•Патологический зубец Q в отведениях V1-V2 (область перегородки).

•В отведениях V2-V4 высокие коронарные зубцы T.

•Есть также небольшая элевация в I, aVL и V5 (область боковой стенки).

•Реципрокная депрессия ST в отведении III.
