Основы ЭКГ
.pdf

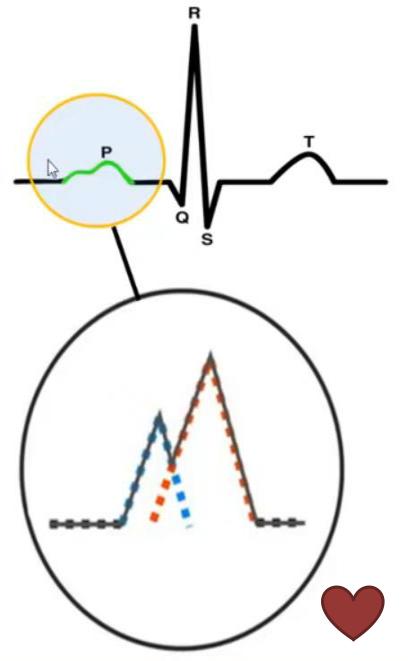

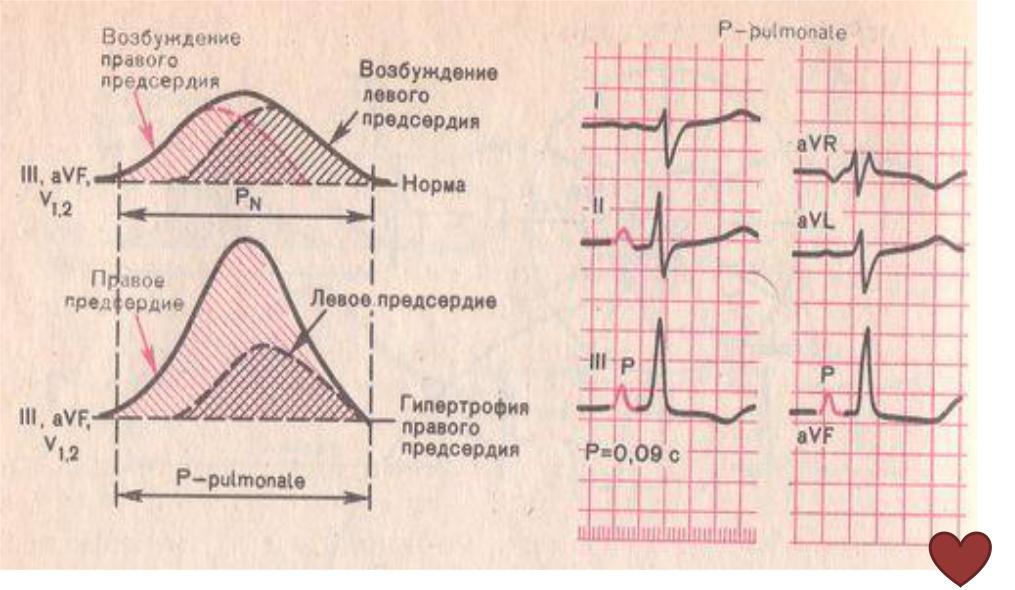

Гипертрофия правого предсердия
41
Гипертрофия правого предсердия
42
Гипертрофия левого предсердия
•P-mitrale: «двугорбый»
(раздвоенный) зубец Р
•расширение зубца Р (> 0,11 с)
•регистрируется в I, II, avL, V5, V6 отведениях
В отведении V1 - двухфазный (±), причем (-) фаза глубже 1 mm и ее продолжительность
> 0,06 сек.
43
Гипертрофия левого предсердия
44
Гипертрофия левого предсердия
45

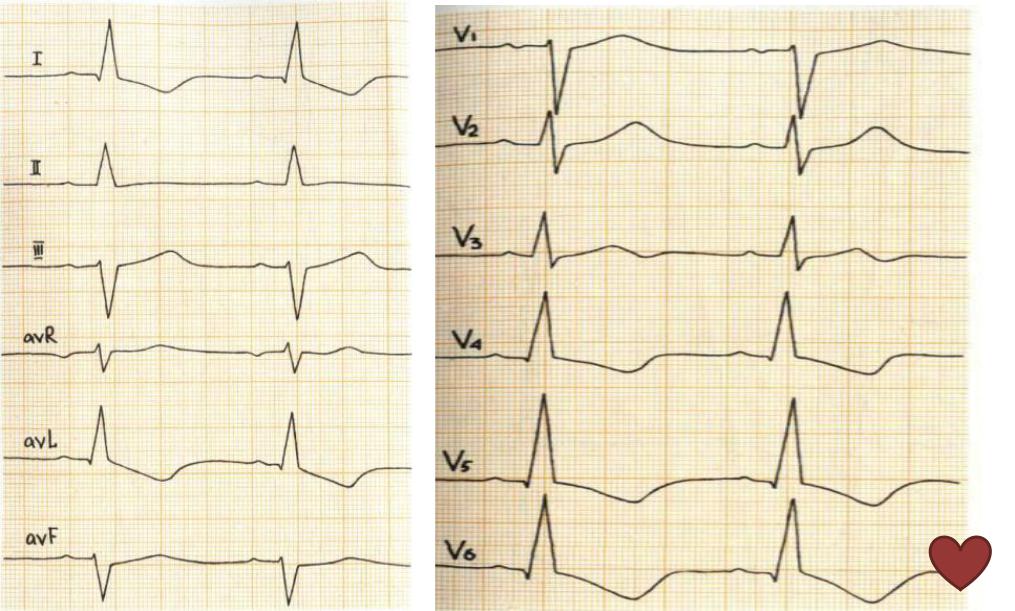

Гипертрофия левого желудочка
|
- Отклонение ЭОС влево (горизонтальное |
V6 |
|
|
|
|
положение ЭОС); |
|
|
- Нарастание R от V4 до V6; |
|
|
- RI + SIII > 25 mm; |
|
|
- Глубокий S в отведениях III, V1, V2; |
|
|
При перегрузке ГЛЖ сегмента ST ниже изолинии |
|
|
в сочетании с (-) Т в отведениях, где R |
|
Индекс Соколова-Лайона |
|
|
|
RV5(6) + SV1 > 35 mm |
|
Корнельский вольтажный индекс |
|
|
RaVL + SV3 > 28мм у мужчин и |
V1 |
|
|
> 20 мм у женщин |
|
|
|
46 |
Гипертрофия левого желудочка
47

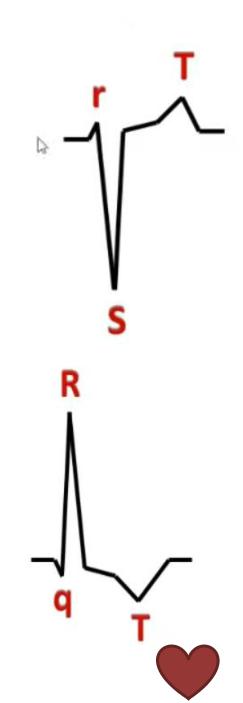

Гипертрофия правого желудочка
- Отклонение ЭОС вправо (вертикальное положение ЭОС);
-R > S в V1, V2;
-RV1 > 6 mm
-Глубокий S: в отведениях I, V5, V6
Индекс Соколова-Лайона
RV1 + SV5(6) > 10,5 mm;
При перегрузке ГПЖ сегмента ST
ниже изолинии в сочетании с (-) Т в отведениях, где R
V6
V1
48
Гипертрофия правого желудочка
49
ЭКГ ПРИ ИШЕМИЧЕСКОЙ БОЛЕЗНИ СЕРДЦА
50
