3 РАЗРАБОТКА ГРАФИЧЕСКОГО ИНТЕРФЕЙСА ПРОГРАММЫ

Графический интерфейс программы создается в следующей последовательности:

−создается окно редактирования формы;

−в окно формы добавляются элементы управления;

−выполняется редактирование надписей и свойств;

−добавляется программный код.

3.1 Интерфейс среды разработки языка VBA

Редактор Visual Basic предоставляет удобный графический интерфейс в про- цессе разработки программы (проекта). Запуск редактора осуществляется из окна

MS Excel с помощью команды меню Сервис → Макрос → Редактор Visual Basic

либо нажатием Alt + F11. На экране монитора появится окно редактора, которое включает в себя элементы, показанные на рисунке 3.

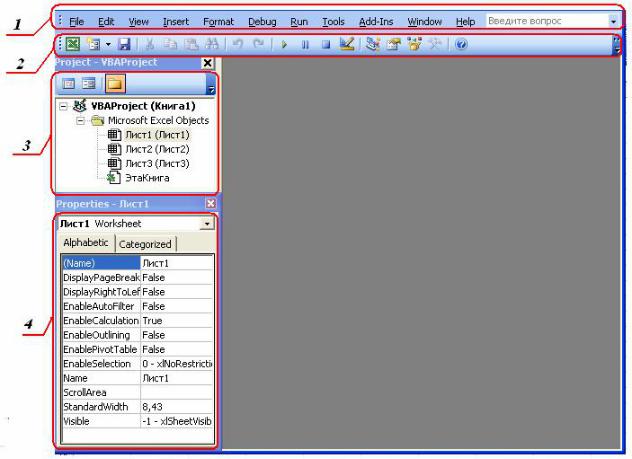

1 – строка меню; 2 – панель инструментов; 3 – окно проекта; 4 – окно свойств Рисунок 3 – Элементы редактора Visual Basic

24

Строка меню предоставляет доступ ко всем командам в редакторе VB. Панель инструментов предоставляет доступ к наиболее используемым ко-

мандам.

Окно проекта (Project Explorer) предназначено для быстрой навигации по элементам проекта и получения информации о составляющих проекта: формах (Forms), модулях (Modules) и ссылках (References). Это окно активизируется коман-

дой меню View → Project Explorer или нажатием кнопки Project Explorer на панели инструментов. С помощью окна проектов, используя контекстное меню (вы- зывается щелчком правой кнопки мыши), можно добавить или удалить какой–либо объект в проекте.

Окно свойств (Properties window) позволяет просматривать свойства объектов и изменять их установки.

Значения свойств можно изменить:

−вводом с клавиатуры значения в соответствующее поле;

−выбором из раскрывающегося списка свойств, который активизируется

щелчком в соответствующем поле окна свойств.

Активизация окна осуществляется командой меню View → Properties window

или нажатием кнопки Properties window .

3.2 Создание пользовательской формы

Форма – это главный объект, позволяющий создать графический интерфейс проекта. По своей сути форма представляет собой окно, в котором можно размещать различные управляющие элементы. Пример диалогового окна, созданного с помо- щью формы, приведен в приложении А.

3.2.1 Добавление формы

Форма «UserForm» в проект добавляется с помощью команды Insert →

UserForm или нажатием кнопки Insert UserForm . В результате в окне редак- тора VB выводится незаполненная форма (1) и панель элементов Toolbox (2) (рису- нок 4).

25

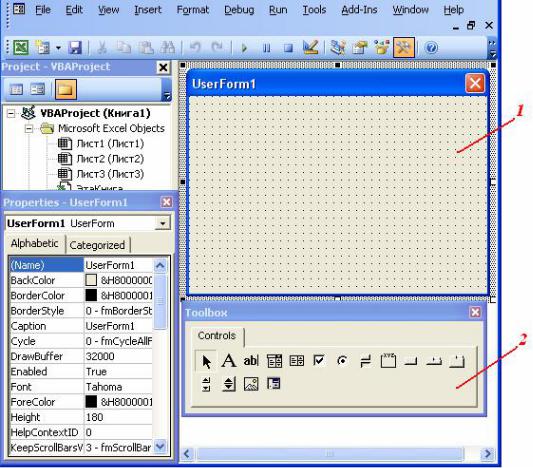

1 – окно редактирования формы; 2 – панель элементов управления Рисунок 4 – Элементы создания и редактирования формы

3.2.2 Свойства форм

Форма, являясь объектом VBA, имеет набор свойств, основные из которых приведены в таблице 5.

Таблица 5 – Основные свойства формы

26

Чтобы получить справку по любому свойству, нужно его выделить в окне свойств и нажать F1.

Свойства можно изменять либо программно в режиме выполнения, либо в ок- не свойств в режиме конструирования. Например, заголовок формы можно изменить командой:

UserForm1.Caption = "РГР"

3.2.3 Cобытия форм

Программы в ООП управляются событиями. В таблице 6 приведены наиболее часто используемые события.

Таблица 6 – Основные события форм

Каждому управляющему элементу или форме соответствует свой список со- бытий. Примеры приведены на рисунках 5 и 6.

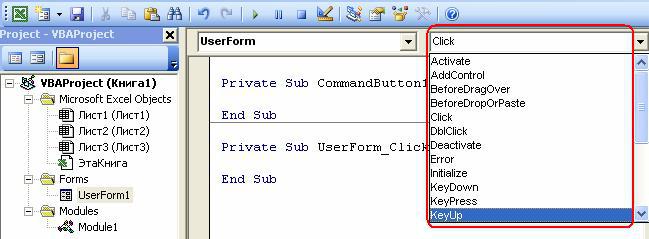

Рисунок 5 – Список событий для объекта «Форма» (UserForm)

27

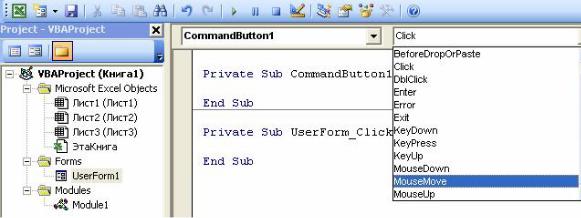

Рисунок 6 – Список событий для объекта «Кнопка» (CommandButton)

Ниже приведена процедура для события Click (щелчок левой кнопки мыши), которая уменьшает размер окна формы в два раза при щелчке мыши по форме:

Private Sub UserForm_Click()

UserForm1.Width = UserForm1.Width / 2

UserForm1.Height = UserForm1.Height / 2

End Sub

3.2.4 Методы форм

Форма обладает набором методов и инструкций. Метод определяет действие, которое может быть выполнено с объектом. Инструкция инициирует действие. Она может выполнить метод или функцию. В таблицах 7 и 8 приведены наиболее часто используемые методы и инструкции для работы с формами.

Таблица 7 – Основные методы форм

Например, удаление формы из памяти можно выполнить инструкцией:

Unload UserForm1

28

3.2.5 Панель элементов управления

Панель элементов управления (Toolbox) содержит объекты для создания управляющих элементов формы. Используя эту панель, можно сконструировать лю- бое диалоговое окно. Размещение нового управляющего элемента в форме осущест- вляется в следующем порядке:

−щелкнуть левой кнопкой мыши на панели инструментов по нужному знач- ку элемента;

−поместить указатель мыши на то место в форме, где будет располагаться управляющий элемент, и нажатой левой кнопкой мыши растянуть появив- шийся прямоугольник до требуемых размеров;

−отпустить кнопку мыши. Элемент управления создан на нужном месте. Основные элементы управления показаны в таблице 9.

Таблица 9 – Основные элементы панели инструментов

29

Окончание таблицы 9

Для того чтобы открыть справку по элементу управления, выделите элемент управления и нажмите клавишу F1.

3.2.6 Добавление кода к элементу управления

Для того чтобы добавить код, который будет выполняться при активации эле- мента управления, необходимо дважды щелкнуть левой кнопкой мыши по элементу управления. Откроется окно редактора кода, в котором будут введены начальная и конечная строка процедуры для выбранного объекта, между которыми и необходи- мо ввести текст программы (рисунок 7).

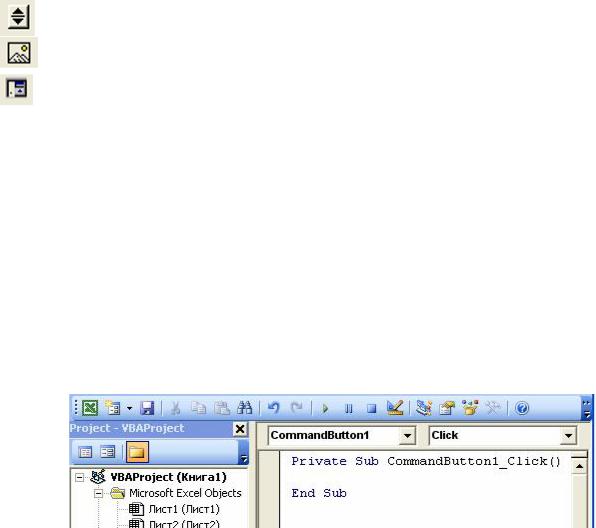

Рисунок 7 – Окно редактора кода

Примеры:

–считывание данных из поля TextBox1 и запись в переменную а a = Val(TextBox1.Text)

–очистка поля TextBox1

TextBox1.Text = (””)

–вывод данных, хранящихся в переменной а в поле TextBox1

TextBox1.Text = Str(a)

–установка значения «Выбрано» для переключателя

OptionButton1.Value = True
