Задание 2. Определение усилий в стержнях фермы
Фермой называется жесткая конструкция из прямолинейных стержней, соединенных шарнирами. Определение усилий в стержнях фермы при заданной схеме нагружения производится в следующей последовательности:
1.Мысленно освобождаемся от связей фермы и заменяем их действие реакциями, направление которых выбираем произвольно. Если значение какой-либо реакции получилось отрицательным, то это означает, что ее истинное направление противоположно выбранному.
2.Используя три уравнения равновесия для плоской системы сил, определяем реакции (дополнительное уравнение используем для проверки).
3.Выбираем узел, в котором сходятся два стержня, мысленно разрезаем их и показываем внутренние силы. Так как стержни соединены шарнирно и внешние силы приложены в узловых точках, в сечениях стержней возникают только нормальные силы. Внутренние силы направляем вдоль каждого из разрезанных стержней от сечения, считая все стержни растянутыми. Если в результате расчета величина усилия в стержне получится отрицательной, значит, данный стержень сжат.
4.Используя два уравнения равновесия для плоской системы сходящихся сил, определяем усилия в стержнях.
5.При последующем вырезании узлов учитываем полученные ранее значения внутренних сил и таким образом определяем нормальные силы в остальных стержнях.
Условные изображения опор (а – заделки; б – шарнирно-не- подвижной опоры; в – шарнирно-подвижной) показаны на рис. 1.
а) M
А
XA YA
б)
XA
YA
А
в)
RА |
А |
R |
А |
А |
RА |
А |
|
|
|||
|
|
|
Рис. 1
Исходные данные приведены в табл. 1.
12
Таблица 1
Исходные данные для задания 2
Вариант |
P1, кН |
P2, кН |
P3, кН |
а, м |
Вариант |
P1, кН |
P2, кН |
P3, кН |
а, м |
1 |
1 |
3 |
1 |
0,5 |
6 |
4 |
5 |
1 |
1 |
2 |
2 |
4 |
2 |
1 |
7 |
3 |
2 |
2 |
2 |
3 |
3 |
5 |
3 |
2 |
8 |
2 |
3 |
3 |
0,5 |
4 |
4 |
2 |
4 |
0,5 |
9 |
1 |
2 |
4 |
1 |
5 |
5 |
3 |
5 |
1 |
10 |
5 |
3 |
5 |
2 |
Пример выполнения задания
Дано: схема фермы представлена на рис. 2, размер AD = 4 м, в ее узловых точках В, С приложены силы Р1 = 10 кН и Р2 = 20 кН.
Определить опорные реакции и усилия в стержнях фермы.
P |
Y |
|
|
|
|
|
|
|
|
|
|
2 |
|
E |
C |
P |
|
|
2 |
||||
|
|
|
|
1 |
|
B |
|
|
|
|
|
1 |
|
|
|
5 |
3 |
|
|
|
|
|
|
|
|
60° |
|
|
|
X |
|
|
60° |
|
60° |
A |
|
|
D |
||
|
|
|
|
|
|
|
A |
|
|
|
X |
|
|
|
|
|
|
|
|
Y |
A |
|
R |
|
|
|
|
D |
Рис. 2
Решение
1.Отбрасываем две связи в точке A, где шарнирно-непо- движная опора ограничивает две степени свободы, и заменяем эти связи составляющими реакции XA, YA. В точке D, где шарнир- но-подвижная опора ограничивает одну степень свободы (перемещение по оси Y), заменяем действие опоры реакцией RD.
2.Для плоской системы сил составим три уравнения равновесия: равенство нулю суммы моментов всех сил относительно какой-либо точки, например точки А, и равенство нулю суммы проекций всех сил на оси координат:
∑MA (Fk ) = 0, P2 BE −P1 AE + RD AD = 0;
∑Fkx = 0, |
XA + P1 = 0; |
∑Fky = 0, |
−P2 + YA + RD = 0. |
13
Здесь BE = 2 м, AE = 3,46 м, AD = 4 м. Тогда RD = −1,34 кН,
XA = −10 кН, YA = 21,34 кН.
Равенство нулю суммы моментов всех сил относительно другой точки, например точки D, используем для проверки.
Проверка. Сумма моментов всех сил относительно точки D составит:
∑ MD (Fk)= 0, P2(BE + AD) − P1 AE − YA AD = 0.
По результатам проверки ошибок определения реакций не обнаружено.
3. Выбираем узел В, в котором сходятся стержни 1 и 2, разрезаем их и заменяем действие отброшенной части фермы осевыми силами N1, N2 (рис. 3, а). В качестве первого узла можно было выбрать узел D.
а)
Y |
б) |
|
|
P |
N |
2 |
2 |
B |
X |
N |
60° |
|
|
1 |
|
Рис. 3
N′ |
2 |
C |
P |
|
|
1 |
|
||
60° |
|
|
60° |
X |
|
|
|
||
|
|
|
|
|
|
|
5 |
N |
|
|
|
3 |
|
4. Используя два уравнения равновесия для плоской системы сходящихся сил, определим N1, N2:
∑Fkx = 0, N2 + N1 cos 60° = 0; ∑Fky = 0, −P2 − N1 sin 60° = 0.
Получим N1 = –23,09 кН; N2 = 11,55 кН.
5. Следующим вырежем узел С (см. рис. 3, б), в котором сходятся стержни 2, 3 и 5. Неизвестными из трех осевых усилий N2′, N3, N5 являются N3 и N5 (сила N2′ равна по модулю N2, которая была определена при рассмотрении узла В). Уравнения равновесия имеют вид:
∑F kx = 0, −N2′ + P1 + N3 cos 60° − N5 cos 60° = 0; ∑F ky = 0, −N3 sin 60° − N5 sin 60° = 0.

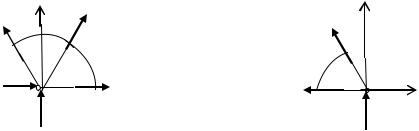

6. Вырезаем узел А (рис. 4, а). Для этого узла ранее были определены N1′ и N5′.
Из уравнения равновесия
∑F kx = 0, XA − N1′ cos 60° + N5′ cos 60° + N4 = 0
определим N4.
14
а)
Y |
|
|
б) |
|
|
|
|
N′1 |
60 |
N′5 |
|
|
|
||
X |
60° |
|
|
|
|
|
|
A |
|
|
|
Y |
N |
4 |
X |
|
|
||
|
|
|
|
A |
|
|
|
Рис. 4
|
Y |
|
N′ |
|
|
3 |
|
|
60° |
|
|
N′ |
|
X |
4 |
R |
|
|
|
|
|
D |
|
Второе уравнение равновесия для узла А (см. рис. 4, а)
∑F ky = 0, YA + (N1′+ N5′ ) sin 60° = 0
и условия равновесия узла D (см. рис. 4, б):
∑F kx = 0, −N3′ cos 60° − N4′ = 0; ∑F ky = 0, RD + N3′ sin 60° = 0,
используем для проверки.
Все результаты расчета, кН, приведены в расположенной ниже таблице.
RD |
XA |
YA |
N1 |
N2 |
N3 |
N4 |
N5 |
−1,34 |
−10 |
21,34 |
−23,09 |
11,55 |
1,55 |
−0,77 |
−1,55 |
|
|
|
|
|
|
|
|
15

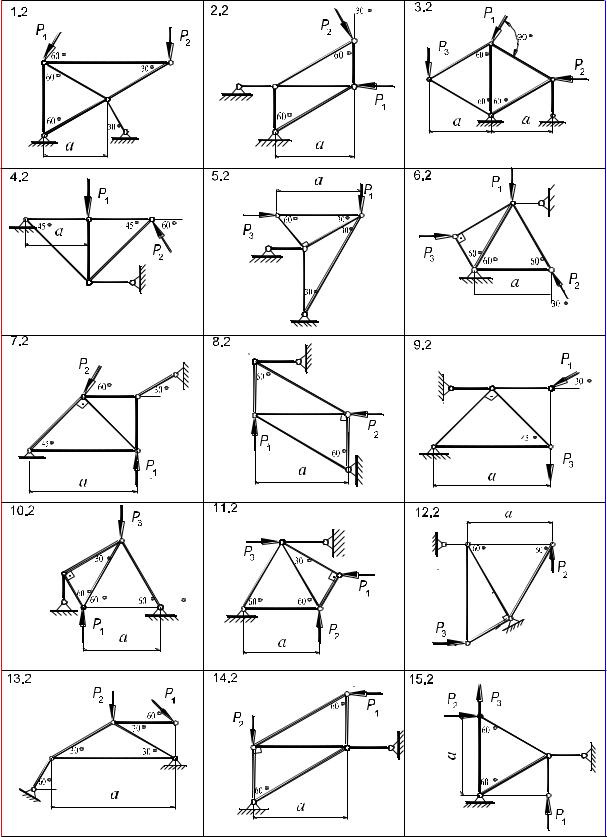

Расчетные схемы к заданию 2 |
16 |
17
18 |
19
