18.6. Рекомендуемые диаметры арматурных стержней
Диаметры продольных стержней, устанавливаемые по расчету в сечении, не должны превышать величин, указанных в таблице 18.2. Для внецентренно сжатых элементов из монолитного бетона диаметр продольных рабочих стержней следует принимать не менее 12 мм.
Таблица 18.2
Предельно допустимые диаметры арматуры
Условия применения |
Максимально допустимые диаметры продольной арматуры, мм |
|
для внецентренно сжатых элементов |
для изгибаемых элементов |
|
В элементах с арматурой класса S500 и ниже из бетона: тяжелого и мелкозернистого С 12/15 то же, C16/20 и выше |
40 40 (40) |
40 25 (32) |
Примечание — В скобках даны значения диаметров для арматуры в вязаных каркасах. |
Диаметры стержней поперечной арматуры следует принимать:
а) во внецентренно сжатых линейных элементах:
- в вязаных каркасах — не менее 0,25 рабочей арматуры и не более 12 мм;
- в сварных каркасах — не менее диаметра, устанавливаемого из условия сварки с наибольшим, поставленным по расчету, диаметром продольной арматуры и не более 14 мм;
б) в изгибаемых элементах в вязаных каркасах:
- при высоте сечения до 800 мм включ. — 6 мм;
- при высоте сечения более 800 мм — 8 мм;
- в сварных каркасах — следует руководствоваться требованиями нормативных документов и рабочих чертежей, учитывающих свариваемость металла, наличие технологического оборудования, возможность контроля качества соединения, вид и способ приложения нагрузки.
Вопросы для самоконтроля
Каково назначение защитного слоя бетона железобетонных конструкций?
Как определяется минимально допустимая толщина защитного слоя бетона конструкций различного назначения?
С какой целью, и в каких случаях назначается ограничение предельного содержания арматуры в сечении железобетонных элементов?
По каким критериям назначаются минимальные размеры поперечного сечения железобетонных плит и внецентренно сжатых элементов?
Каковы конструктивные требования к минимально - и максимально допустимым расстояниям между стрежнями продольной арматуры конструкций?
Какие общие конструктивные требования установки поперечной арматуры в конструкциях?
Как назначается шаг расположения поперечной арматуры в балках и плитах?
Как назначается шаг расположения поперечной арматуры во внецентренно сжатых линейных элементов?
Какие предельно допустимые диаметры продольных и поперечных стрежней арматуры рекомендуются для использования в конструкциях?
Раздел 3. Предварительно напряженные конструкции Лекция 19. Общие сведения о предварительно напряженных конструкциях
19.1. Общие сведения
Поиск эффективных способов увеличения сопротивления конструкций из бетона действию растягивающих усилий привел к созданию предварительного напряжения. Подвергнуть предварительному напряжению какую-либо конструкцию, это значит вызвать в ней искусственным путем до приложения внешних нагрузок или одновременно с ними некоторые постоянные напряжения. При этом созданные искусственным путем начальные напряжения в сочетании с напряжениями, вызванными внешними нагрузками, должны во всех точках конструкции оставаться в пределах тех напряжений, которые материал может выдерживать неограниченно долго.

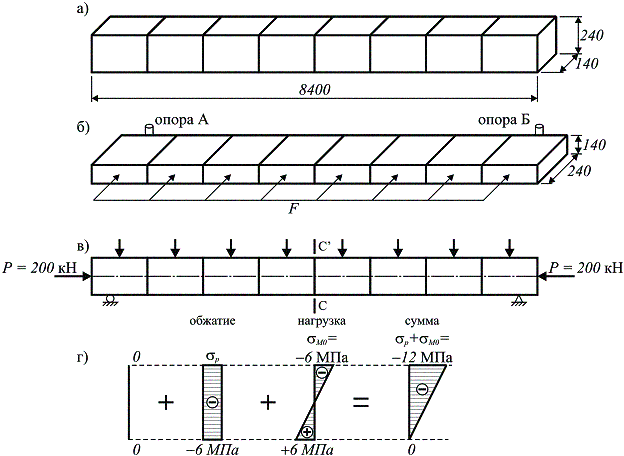

Рассмотрим два простых классических испытания. Восемь одинаковых бетонных блоков (рис. 19.1а) укладывают в ряд на горизонтальной поверхности. Блоки плотно прилегают друг к другу. Рассматриваемый составной элемент не обладает прочностью при изгибе.
Рис. 19.1.К испытанию № 1
Для устранения влияния собственного веса балку можно уложить плашмя на горизонтальную площадку и вертикально установить опоры (см. рис. 19.1б). И при таких условиях опыта балка не будет оказывать сопротивление действию изгибающих моментов.
Поставим условие, по которому балка в ненагруженном и нагруженном состоянии должна обладать достаточной прочностью (т.е. напряжения в ней по условиям опыта не превышают предельных значений, составляющих 12МПа при сжатии и нулевых – при растяжении).
Пусть на рассматриваемую балку действует равномерно распределенная нагрузка интенсивностью q = 1 кН/м. Тогда изгибающий момент в середине пролета (сечение СС’ на рис. 18.1в) составит кН×м, а напряжения будут равны МПа. Однако это невозможно, так как появление растягивающих напряжений на нижней грани (+6 МПа) приведет к раскрытию швов и балка разрушится. Таким образом, рассматриваемая балка в нагруженном состоянии не обладает достаточной прочностью, а в ненагруженном состоянии имеет избыточную прочность (поскольку в этом состоянии она не подвергается никаким напряжениям, хотя может воспринимать предельные сжимающие напряжения МПа).
Посредством какого-либо способа, балка перед испытанием на изгиб подвергается центральному (осевому), а следовательно, равномерному обжатию sр = 6,0МПа, что соответствует усилию F=200кН (см. рис. 19.1в). Центрально приложенное сжимающее усилие в F=200кН, вызывающее предварительное напряжение sр=6,0МПа, обеспечивает сопротивление изгибающему моменту, вызывающему в сечении СС' напряжения sМ = ±6,0 МПа.
Можно найти и более удачное решение, если приложить то же обжимающее усилие Р=200кН не центрально, а с эксцентриситетом по отношению к центрально оси сечения балки, как это показано на рис. 19.2а. При таких условиях равномерно распределенная нагрузка на балку будет в два раза больше, то есть 2,0 кН/м. Дополнительные усилия, приложенные таким образом, чтобы противостоять усилиям от внешней нагрузки, позволили получить из отдельных блоков вполне работоспособную конструкцию. При этом в зависимости от положения обжимающего усилия можно эффективно влиять на величину нагрузки, воспринимаемой конструкцией.
Рис. 19.2. К испытанию № 2
Предварительное напряжение дает возможность полезно использовать избыток прочности балки в ненагруженном состоянии, чтобы компенсировать недостаточную прочность балки при действии нагрузки.
