Доп. Инфа
Осуществление логической части защит, логических реле, исполнительных и сигнальных органов на электромеханической базе. Для выполнения логической части защит, а также функций исполнительного органа могут использоваться контакты измерительных реле. Иногда, в особенности для последних целей, применяются специальные логические реле на более для этого подходящем электромагнитном принципе.
Специальные логические реле, обычно называемые промежуточными, бывают необходимы для размножения контактов измерительных реле (последние обычно выполняются с одним, максимум с двумя контактами), усиления мощности передаваемых сигналов измерительных реле (особенно необходимо для действия на электромагниты отключения выключателей защищаемого элемента, потребление которых может достигнуть нескольких киловатт), гальванической развязки цепей логической части и цепей отключения и т. д.
Для создания задержек (если они требуются в логических реле) применяются дополнительные контуры RC к обмоткам или дополнительные короткозамкнутые обмотки, надеваемые на магнитопровод реле (часто с якорем в виде клапана). К специальным логическим реле относятся также указательные реле, предназначенные для указания срабатывания защиты или ее отдельных частей и органов.
Для создания реле времени используются электромагнитный пусковой механизм с замедляющим маятниковым устройством или специальные микродвигатели переменного тока. Контакт реле обычно состоит из неподвижного и подвижного элементов. Требуются многие разновидности контактов: замыкающие, размыкающие и др. Согласно ГОСТ на контакты закреплено отнесение видов контактов к условиям перехода реле из начального состояния в конечное; это отвечает распространенному 11а практике понятию начального нахождения реле в обесточенном состоянии. Необходимо подчеркнуть, что на схемах указывается только вид контакта; его возможные положения в условиях работы защиты изображены быть не могут.
Три классические логические операции ИЛИ (у=х1+х2+хз), И (у=x1*x2 *xз) и НЕ (у=х) с добавлением задержек и элементов выдержки времени (реле времени) дают возможность выполнения логической части любой защиты.

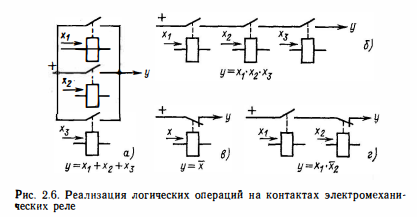

На рис. 2.6, а - г приведено выполнение указанных логических операций, а также часто встречающейся операции ЗАПРЕТ ( ) на контактах реле. Для операций ИЛИ и И использованы замыкающие контакты, для операции НЕ - размыкающий, для операции ЗАПРЕТ - замыкающий и размыкающий (пример - защита, реализующая блокировку).
Некоторые электромагнитные реле используются при осуществлении защит и на других элементных базах. Так, например, защиты на полупроводниковой элементной базе часто имеют выходные органы в виде промежуточных электромагнитных реле с контактами, способными коммутировать большие мощности цепей отключения; для гальванической развязки в логической части этих защит применяют герконовые реле - специальную разновидность электромагнитных реле с магнитоуправляемым контактом.
Общая оценка использования электромеханической базы для осуществления релейной защиты. На рассмотренной электромеханической элементной базе, реализуемой в виде электромеханических реле, могут быть осуществлены все функциональные части, органы и элементы защиты. Реле на этой базе пока широко используется на практике и, очевидно, будет еще применяться и далее для осуществления простейших защит в системах электроснабжения потребителей, когда нет необходимости в применении защит на полупроводниковой и микропроцессорной базах. Недостатками электромеханических реле являются: обычно большие мощности, потребляемые от первичных измерительных преобразователей (ТА и TV), что обусловливает как большие габариты самих электромеханических реле, так и необходимость применения ТА и TV большей мощности; наличие подвижных элементов в магнитных системах и контактов, обусловливающих соответствующие требования к эксплуатации, ограничивающих сроки работы реле без проведения восстановительных работ и влияющих на надежность функционирования защит; относительно низкая вибростойкость измерительных и некоторых логических органов, например выдержки времени.
