- •Контрольне завдання до тем №2.2-2.3
- •1. Поясніть призначення системи аварійної сигналізації сас рл.
- •2. Розкажіть про обладнання, що входить до складу сас.
- •3. Поясніть принцип роботи сас рл.
- •4. Поясніть роботу системи аварійної сигналізації.
- •5. Поясніть роботу системи попереджуючої сигналізації.
- •6. Поясніть роботу системи повідомлючої сигналізації.
- •7. Як здійснюється контроль сас?
- •8. Розкажіть про систему сигналізації транспортної кабіни рл.
- •16. Розкажіть про роботу індикатора мaster сaution.

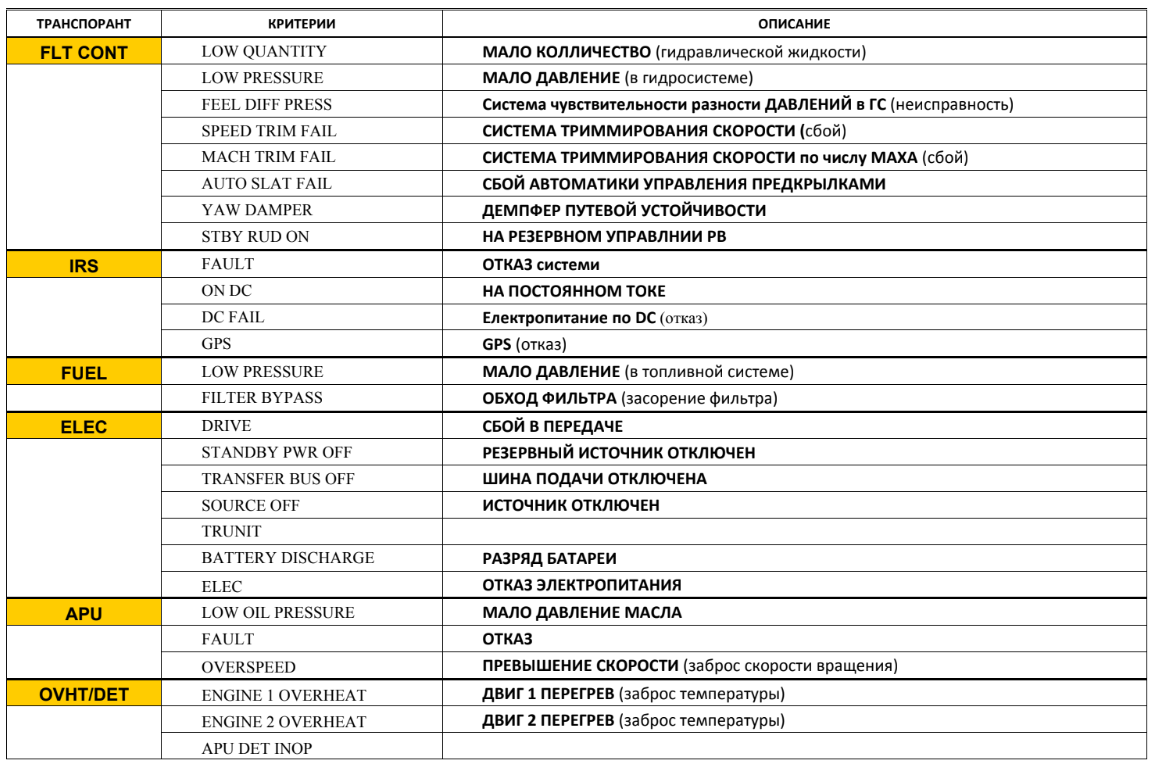

- •17. Які сигнальні повідомлення можуть загоряться на лівому табло мaster сaution?
- •18. Коли загоряються сигнальні повідомлення лівого табло мaster сaution?
- •19. Які сигнальні повідомлення можуть загоряться на правому табло мaster сaution?
- •20. Коли загоряються сигнальні повідомлення правого табло мaster сaution?
- •21. Які системи пс забезпечуються звукову/мовну сигналізацією?
16. Розкажіть про роботу індикатора мaster сaution.
На індикаторі відображаються: повітряні траси, навігаційні точки та їх назви, границі зони відповідальності (сектору). На індикаторі відображаються: відмітки місця фактичного знаходження літака під час польоту, номер рейсу, рівень польоту, швидкість, напрямок польоту та прогнозоване місце знаходження літака на заданий інтервал часу, наприклад: де будуть знаходитися всі відображені літаки через 5 хвилин.
Два индикатора MASTER CAUTION загораются, когда возникает какое-либо предупреждение за пределами нормального поля зрения летного экипажа. Огни остаются включенными до тех пор, пока существует условие предосторожности или пока команда не перезагрузит систему. Нажатие любого индикатора MASTER CAUTION гасит оба индикатора и сбрасывает главная система предупреждений для дальнейших предупреждений. Нажатие на любую световую панель оповещателя вызывает все существующие сообщения о неисправностях.
Одиночная неисправность в некоторых резервированных системах или некоторые простые неисправности не освещают индикаторы MASTER CAUTION или системного оповещателя. Эти неисправности, однако, сохраняются в главной системе предупреждения. Нажатие системного извещателя напоминает единственную ошибку на панели системного оповещателя.
Когда нажата кнопка MASTER CAUTION, все двенадцать системных индикаторов должны загореться, пока нажата функция тестирования. Если индикатор системного оповещателя не загорается, обратитесь к руководству по процедурам отклонения отправки (Dispatch Deviation Procedures Guide –DDPG).
17. Які сигнальні повідомлення можуть загоряться на лівому табло мaster сaution?
18. Коли загоряються сигнальні повідомлення лівого табло мaster сaution?
При надходженні аварійного сигналу від будь-якої системи або агрегату блок БАП-1М включає відповідний аварійний сигналізатор і одночасно видає команду в блок БК-7М на включення червоної лампи-кнопки ЦСО в проблисковими режимі і для формування звукового сигналу для АВСА.
При надходженні попереджувального сигналу від будь-якої системи або агрегату блок БАП-1М включає відповідний попереджувальний світлосигналізатори і одночасно видає команду в блок БК-7М на включення жовтого ЦСО в проблисковий режим. При натисканні на жовту лампу-кнопку ЦСО в блок БАП-1М подається сигнал, що відключає ЦСО, після чого ЦСО готовий до прийому наступного сигналу.

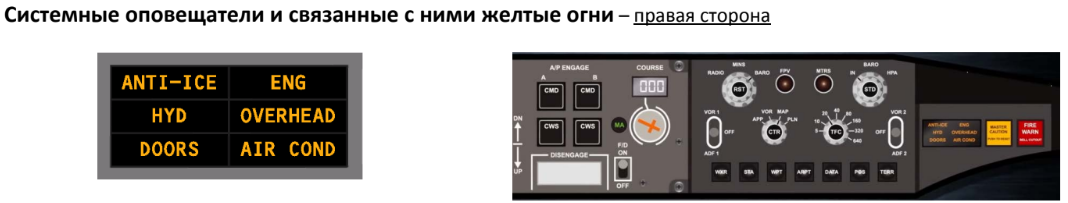

Две световые панели системы светового оповещения расположены на противобликовом щите – козырёк приборной доски. Световые панели извещателя включают в себя только те системы, которые расположены на передней панели, на задней панели и панели управления пожаром. Если возникает условие срабатывания предупреждения, загораются соответствующие сигнализаторы системы и индикаторы MASTER CAUTION.
19. Які сигнальні повідомлення можуть загоряться на правому табло мaster сaution?
20. Коли загоряються сигнальні повідомлення правого табло мaster сaution?
При надходженні аварійного сигналу від будь-якої системи або агрегату блок БАП-1М включає відповідний аварійний сигналізатор і одночасно видає команду в блок БК-7М на включення червоної лампи-кнопки ЦСО в проблисковими режимі і для формування звукового сигналу для АВСА.
Две световые панели системы светового оповещения расположены на противобликовом щите – козырёк приборной доски. Световые панели извещателя включают в себя только те системы, которые расположены на передней панели, на задней панели и панели управления пожаром. Если возникает условие срабатывания предупреждения, загораются соответствующие сигнализаторы системы и индикаторы MASTER CAUTION.
