Схемы хозяйственно-питьевого и противопожарного водоснабжения сельских населенных мест
Схема централизованного водоснабжения из подземных источников
С хема водоснабжения из подземных источников (скважин) приведена на рисунке 6. Основными сооружениями ее являются водоподъемные установки, включающие насос, всасывающий и напорный трубопроводы; часто в этот комплекс входят сборный подземный резервуар воды и напорно-регулирующий бак.

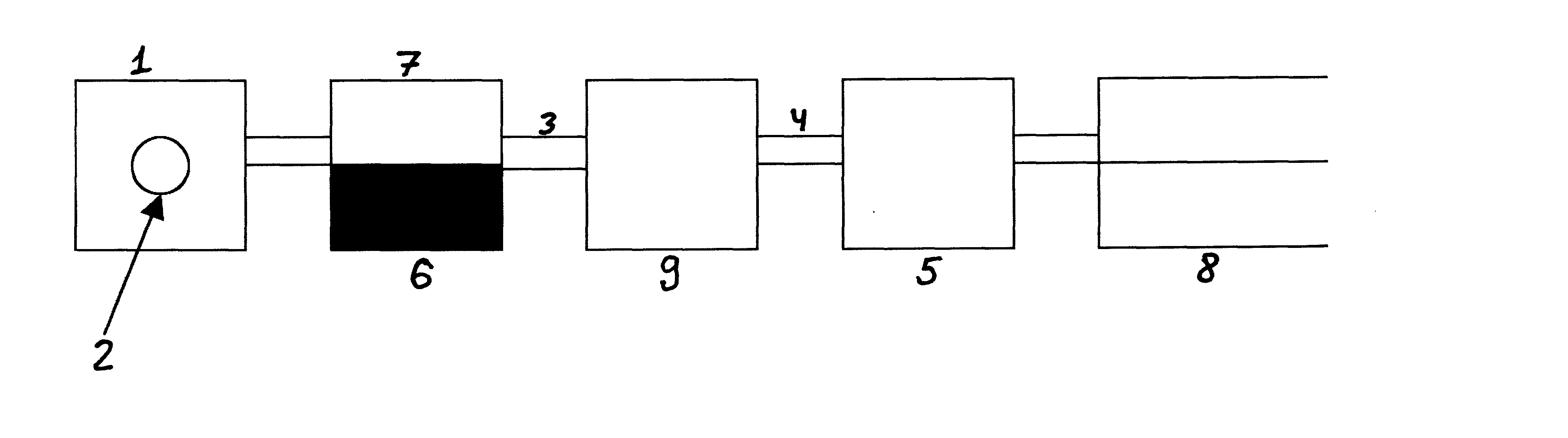

Рис.6. Схема водоснабжения населенного пункта из подземных источников:
1 – шахтный колодец; 2 – погружной насос; 3, 4 – водоводы; 5 – водонапорная башня; 6 – сборный резервуар; 7 – очистные сооружения; 8 – водопроводная сеть населенного пункта; 9 – насосная станция второго подъема
Подземная вода захватывается шахтными или трубчатыми колодцами 1 и погружными насосами 2 подается в сборные резервуары 6, из которых насосной станцией второго подъема 9 по водоводам 3, 4 подается в водопроводную сеть 8 и напорно-регулирующий бак водонапорной башни 5. При насосной станции в случае необходимости размещают устройство для обеззараживания воды 7.
Порядок расположения и состав сооружений может меняться. Так, расположение водонапорной башни может быть в начале распределительной сети или в ее конце. Насосные станции первого и второго подъема, водонапорная башня, устройство для обеззараживания воды могут быть объединены в одном здании.
Схема централизованного водоснабжения из открытых источников
Водоснабжение сельских населенных мест в основном базируется на подземных источниках. Однако во многих случаях возникает необходимость использовать поверхностные воды (если отсутствуют в отдельных районах подземные воды или если они имеют повышенную минерализацию).
В этом случае централизованные системы водоснабжения населенных мест включают следующие инженерные сооружения: водоприемные для получения воды из природных источников; водоподъемные, подающие воду на очистные сооружения, к аккумулирующим емкостям или к потребителям; очистные; башни или резервуары, накапливающие запасы воды и регулирующие напоры, и расходы; водоводы и сети трубопроводов, предназначенные для подачи воды к местам ее распределения и потребления. Выбор состава сооружений системы водоснабжения зависит от качества воды источника, требований, предъявляемых к качеству воды, рельефа местности и т.д. При этом отдельные сооружения могут быть совмещены или исключены.
Н а рисунке 7 показана принципиальная схема водоснабжения населенного пункта при заборе воды из открытого источника.

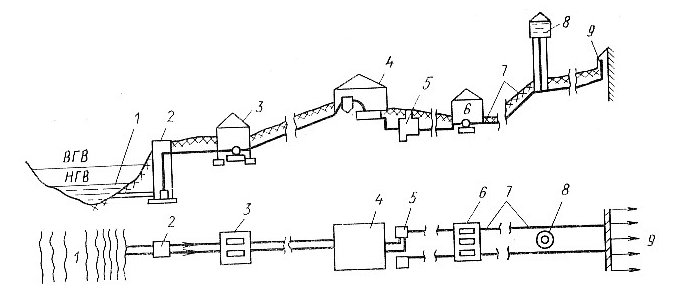

Рис. 7. Схема водоснабжения населенного пункта при заборе воды из открытых источников:
1 – водоприемник; 2 – береговой колодец; 3 – насосная станция первого подъема; 4 – сооружения для очистки и обеззараживания воды; 5 – наполнительный резервуар; 6 – насосная станция второго подъема; 7 – водоводы; 8 – водонапорная башня; 9 – поселковая водопроводная сеть
Речная вода через водоприемник 1, оборудованный оголовком и фильтром грубой очистки, по самотечным трубам поступает в водозаборный береговой колодец 2, оттуда по всасывающим трубам насосами станции первого подъема 3 подается на сооружения для очистки и обеззараживания воды 4, где она очищается от различных вредных примесей. Из сооружений 4 очищенная вода самотеком течет по трубам и попадает в наполнительные резервуары 5, являющиеся аккумуляторами для хранения запаса воды, в том числе и для противопожарных нужд. Из резервуаров 5 насосами станции второго подъема 6 и по водоводам 7 подается в поселковую водопроводную сеть 9. Водонапорная башня 8, предназначенная для создания регулирующей (и частично запасной) емкости, как правило, должна размещаться в повышенной точке местности. Она может быть расположена в начале, в середине или в конце водопроводной сети. Когда количество воды, подаваемой насосами станции второго подъема 6, превышает количество воды, отбираемой из сети 9, излишек ее аккумулируется в баке водонапорной башни 8. Из бака вода поступает в сеть, когда водопотребление превышает количество воды, подаваемой насосами станции второго подъема. В баке водонапорной башни 8 при необходимости хранится запас воды для тушения пожаров.
Гидростатический напор наружной сети хозяйственно-питьевого водопровода у потребителей не должен превышать допустимые по техническим соображениям 60 м. Если напор во внешней сети превышает исчисленную норму, допускается зонирование системы водопровода. Зонирование сети, зависящее от рельефа местности, называют вертикальным в отличие от горизонтального зонирования, вызываемого значительными гидравлическими потерями напора при большой протяженности сети или наличии крупных потребителей.
При значительной разнице отметок на территории населенного пункта применяют разделение водопровода на высотные зоны, устройство которых позволяет снизить излишне высокие напоры у потребителей, расположенных в пониженных местах населенного пункта и уменьшить расход электроэнергии, затрачиваемой на подъем воды. Зонирование может быть осуществлено по параллельной или последовательной схемам.
При параллельном зонировании (рис. 8) устраивают единую насосную станцию второго подъема с установкой в ней насосов с различными напорами для обслуживания отдельных зон (зоны 1 и 2).
П ри последовательном зонировании сооружают раздельные насосные станции для каждой зоны. В каждой зоне устраивают водонапорные башни (зоны 2 и 3).

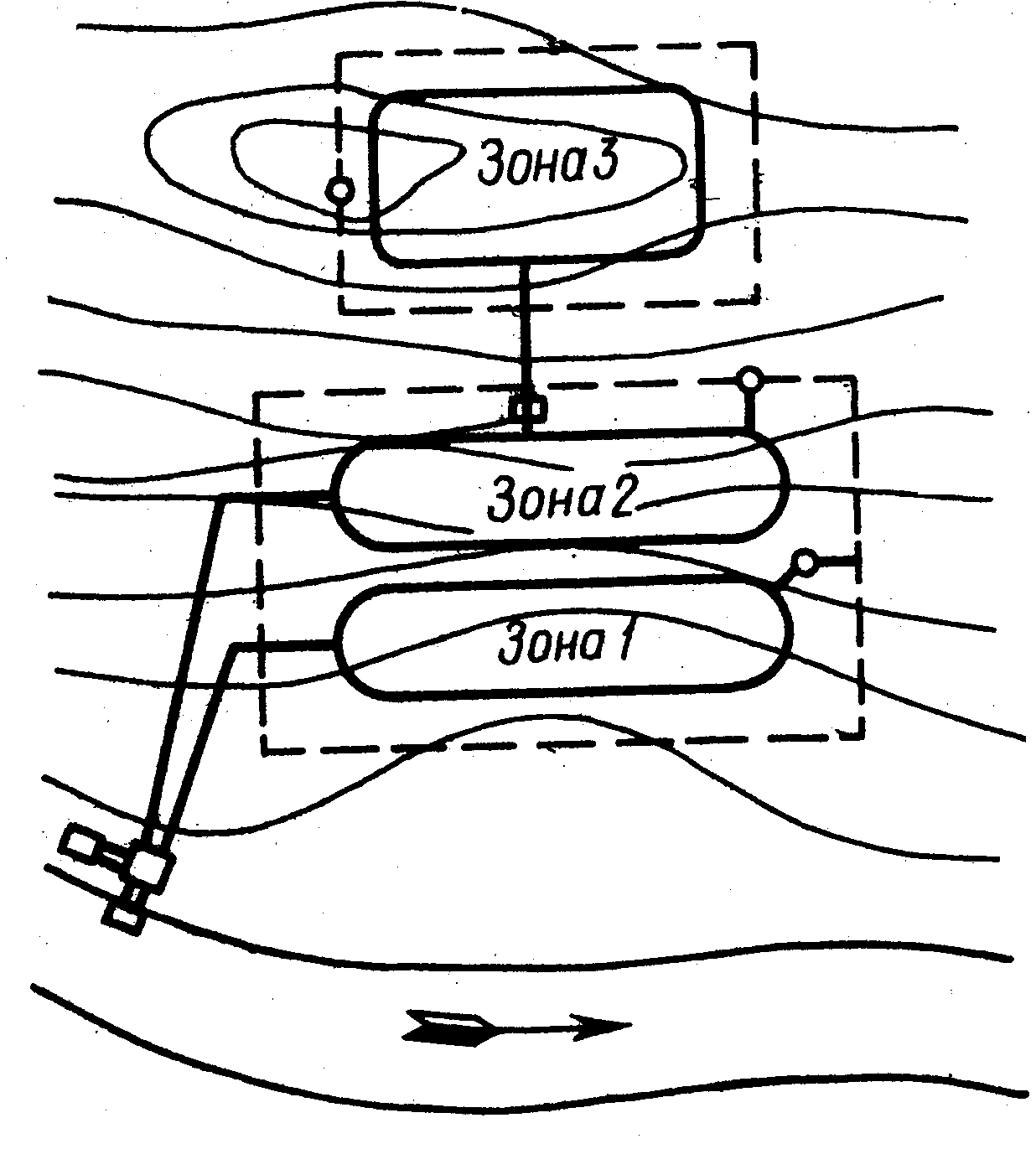

Рис. 8. Параллельное и последовательное зонирование водопровода
В городах, имеющих значительную протяженность, применяется горизонтальное зонирование (рис. 9). Основное условие при горизонтальном зонировании – создание напоров на насосных станциях не свыше 80 м.
Рис. 9. Схема горизонтального зонирования водопровода:
1 – водозабор и станция очистки воды; 2 – насосная станция второй зоны;
3 – водонапорная башня второй зоны
