1.2. Анализ инженерногеологических условий
В подразделе 1.2 «Анализ инженерногеологических условий» необходимо рассчитать для всех грунтов, слагающих основание, следующие дополнительные характеристики:
коэффициент пористости грунта
(1.1)
степень влажности
(1.2)
Для глинистых грунтов, кроме того, необходимо вычислить следующие классификационные показатели:
число пластичности
(1.3)
показатель текучести
(1.4)
В приведенных формулах обозначено: плотность грунта, т/м3; s - плотность частиц грунта, т/м3; w 1 т/м3 плотность воды; w естественная влажность грунта; wp предел пластичности; wL предел текучести.
По вычисленным показателям устанавливается полное наименование грунтов каждого слоя основания.
Тип песчаных грунтов определяют в зависимости от его гранулометрического состава по классификационной таблице В.1 (приложение В). Плотность сложения песчаного грунта устанавливается в зависимости от коэффициента пористости по таблице В.2 и разновидность по степени влажности по таблице В.3.
Тип глинистого грунта и его характеристика по консистенции определяется по классификационным таблицам В.4 и В.5 приложения В.
Таким образом, наименование грунта включает в себя:
для песчаных грунтов – тип грунта, вид по плотности сложения и разновидность по степени влажности;
для глинистых грунтов - тип грунта и его разновидность по консистенции.
Далее, для каждого слоя основания определяют условное сопротивление грунта R0 согласно таблицам Г.1 (приложение Г) - для песчаных грунтов и Г.2 - для глинистых грунтов. Кроме того, из таблицы Г.3 следует выписать значения коэффициентов k1 и k2.
Обработка инженерно-геологических данных ведется в порядке расположения слоев в основании (сверху вниз). В заключении приводится сводная таблица дополнительных характеристик грунтов (таблица 1.2).
Таблица 1.2 Дополнительные характеристики грунтов
Номер слоя |
Номер грунта |
|
|
|
|
Наименование грунта |
|
|
|
|
|
|
|
|
|
|
|
|
|
1.3. Сочетания нагрузок
В подразделе 1.3 пояснительной записки необходимо составить и рассчитать сочетания нагрузок, действующих вдоль моста в плоскости обреза фундамента, на восприятие которых в дальнейшем будут проектироваться фундаменты опоры. Нормативные величины нагрузок регламентируются нормами [2]. Величины нагрузок, используемые в расчетах фундаментов и их оснований по предельным состояниям, принимают с коэффициентами надежности по нагрузке f и коэффициентами сочетаний нагрузок , учитывающими уменьшение вероятности одновременного появления расчетных нагрузок. Величины этих коэффициентов даются в нормах проектирования [2] и зависят от вида нагрузки, сочетания нагрузок и расчета, для которого оно составлено. Численные значения коэффициентов f и в сочетаниях нагрузок, на которые предлагается рассчитывать фундаменты в курсовом проекте по первой группе предельных состояний (по прочности и устойчивости), приведены в таблице 1.3.
Таблица 1.3 Значения коэффициентов f и
Виды нагрузок |
Обозначения нагрузок |
f |
|
Постоянные нагрузки |
PA, PF |
1,1 (0,9) |
1 |
Вертикальная нагрузка от подвижного состава |
P |
1,15 |
0,8 |
Горизонтальная нагрузка от торможения или силы тяги |
Ph |
1,1 |
0,7 |
Ветровая нагрузка |
Pw1 , Pw2 |
1,5 |
0,5 |
К вертикальной нагрузке от подвижного состава, кроме того, вводится дополнительный коэффициент 1. В курсовой работе в расчетах основания он принимается равным единице.
В расчетах оснований по второй группе предельных состояний (по деформациям) используются сочетания нагрузок, в которых для всех видов нагрузок принимается f 1.
Для составления сочетаний нагрузок в уровне обреза фундамента (в плоскости моста) принимают прямоугольную систему координат xOz. Начало координат совмещают с центром тяжести сечения фундамента в плоскости обреза, ось Оx направлена вдоль моста, ось Oz вниз. Нагрузки, действующие в плоскости xOz приводят к вертикальной составляющей , горизонтальной составляющей и моменту М0. В принятых здесь обозначениях верхний индекс показывает, что эти нагрузки действуют в плоскости обреза фундамента.
В курсовой работе предлагается при расчете фундаментов и их оснований в плоскости моста использовать следующие четыре сочетаний нагрузок, действующих в уровне обреза фундамента (в реальном проектировании сочетаний нагрузок применяют значительно больше и расчеты выполняют как в плоскости моста, так и в плоскости опоры):
Сочетание I
;
; (1.5)
,
Сочетание II
;
; (1.6)
,
Сочетание III
;
; (1.7)
,
Сочетание IV
;
; (1.8)
.
В приведенных формулах все обозначения соответствуют рис.1.2.

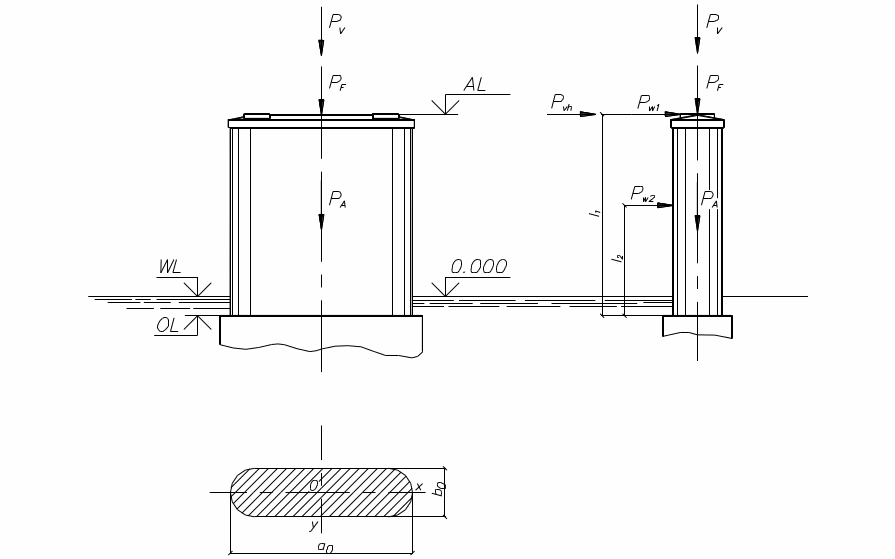

Рис. 1.2. Схема опоры к сочетанию нагрузок
Расчеты сочетаний нагрузок приводятся полностью в пояснительной записке, а окончательные результаты сводят в таблицу следующей формы:
Таблица 1.4 Нагрузки, действующие в плоскости обреза фундамента
Обозначения усилий |
Нагрузки для расчетов по первой группе предельных состояний |
Нагрузки для расчетов по второй группе предельных состояний |
||
Сочетание I |
Сочетание II |
Сочетание III |
Сочетание IV |
|
|
|
|
|
|
|
|
|
|
|
M0 |
|
|
|
|
На этом подготовительный этап работы заканчивается и начинается проектирование фундаментов.
