13.Определение минимальной высоты стенки сварной двутавровой балки

Минимальная высота стенки (балки) обеспечивает необходимую жесткость при полном использовании несущей способности материала. Используя условие жесткости (2-й группы предельных состояний), определяется минимальная высота стенки: - для равномерно распределенной нагрузки

Известно, что M =W·õq и I=W·h/2 .

здесь qn × g f = q – расчетная нагрузка. Отношение прогиба балок к их пролету регламентируется в зависимости от назначения балки. Тогда - для балок, использующих упругопластическую работу материала где qn – нормативная нагрузка;

q – расчетная нагрузка.

14.Определение толщины и ширины пояса (полки)

сварной двутавровой балки

Определение толщины пояса t f . Толщина пояса назначается, равной t f = (2 ¸ 3) × tw. Определение ширины полки (пояса) bf . Для этого необходимо определить требуемую площадь поясов Af где h0 = hp - t f ; I f ,min вычисляем по формуле. Обратить внимание на то, что в целях упрощения расчета, при определении площади сечения полки ( Af ), собственный момент инерции полки не учитывается. Затем определяется ширина полки Ширину полки необходимо увязать с действующим сортаментом. Кроме того, ширина пояса полки принимается в пределах При очень широких поясах напряжение распределяется неравномерно по ширине пояса. Очень узкие пояса балки требуют частого закрепления связями и потому невыгодны. По условиям местной устойчивости ширина свеса bef сжатого пояса стальной балки не должна быть больше значений, определяемых по формуле (при упругой работе) В сечениях, учитывающих условия развития пластических деформаций должно соблюдаться условие: где hef = h - 2 × t f расчетная высота балки.

15.Расчет поясных швов сварной двутавровой балки

Расчет соединения ведется на силу сдвига пояса относительно стенки. В сварных балках сдвигающую силу Т, приходящуюся на 1 см длины балки, определяют через касательные напряжения где Q – расчетная поперечная сила; S f – статический момент пояса относительно ней тральной оси сечения балки; I – момент инерции сечения балки. Сдвигающая сила стремится срезать поясные швы, а потому сопротивление этих швов срезу должно быть не меньше силы Т

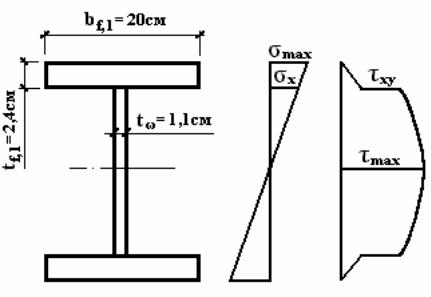

16.Проверка прочности сварной двутавровой балки

В разрезных балках места наибольших нормальных и касательных напряжений обычно не совпадают и их проверяют раздельно по формулам:

Проверка максимальных нормальных напряжений в поясах в середине балки выполняется по формуле Проверка максимальных касательных напряжений в стенке на опоре балки – по формуле

20. Определение расчетных усилий в основных сечениях рамы (статический расчет).

Целью статического расчета рамы является определение максимальных усилий (изгибающих моментов, продольных и поперечных сил), необходимых для подбора сечений элементов рамы, расчета сопряжений, узлов и других деталей.Усилия в элементах рамы рекомендуется определять отдельно для каждой нагрузки или воздействия.Предварительно намечают характерные сечения. Обычно это сечения узлов рамы и мест приложения сосредоточенных сил или моментов

Приступая к расчету рамы, необходимо любым способом установить жесткость ее элементов. Для цельнометаллической рамы достаточно установить соотношение моментов инерции верхних и нижних частей стоек и ригеля.
